地上4层框架结构工业厂房结构设计施工CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：16张
附件详情
该附件为湖北某工业厂房，地上四层，建筑设计结构形式为框架结构，基础为桩基础，6度设防。
该资料包含：
结构设计说明

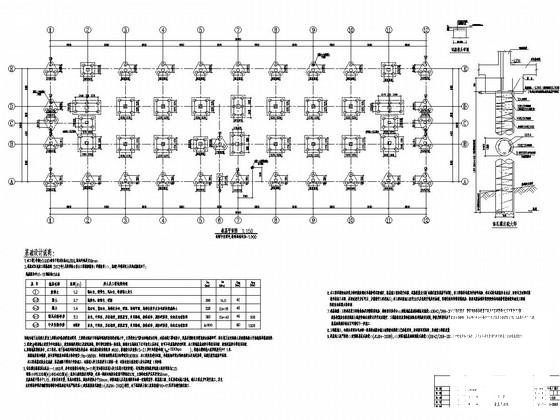

、桩基平面图、承台基础梁布置图、柱平面定位图、
平面布置图
、梁配筋图、
楼梯详图
等共16张图纸。

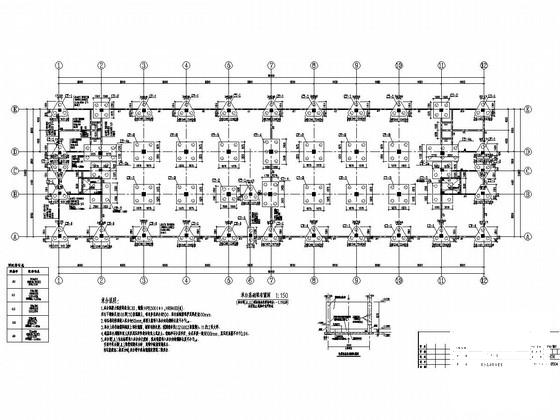

承台基础梁布置图

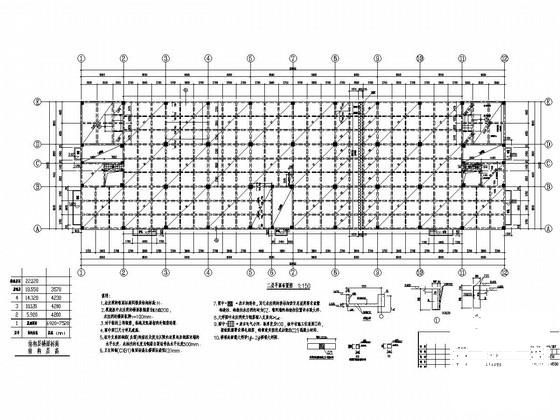

二层平面布置图

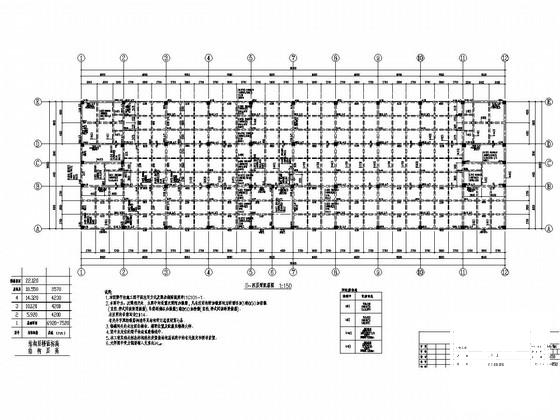

三~四层梁配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
工业厂房结构设计 - 1 -
工业厂房结构设计 - 2 -
工业厂房结构设计 - 3 -
工业厂房结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：4.8 MB
- 收藏次数：0
-
文件名称：
附件-995887950798587788056.zip
