单栋局部6层框架结构车间厂房结构施工CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：20张
- 设计年代：近代
附件详情
该附件为安徽某一栋车间厂房，地上五层，局部六层，无地下室，建筑高度为23.95米，建筑设计结构形式为钢筋混凝土框架结构，基础为柱下独立基础，6度设防。
该资料包含：
结构设计说明
、基础
平面布置图
、基础详图、柱平法施工图、梁平法施工图、结构平面图、
楼梯详图
等共20张图。

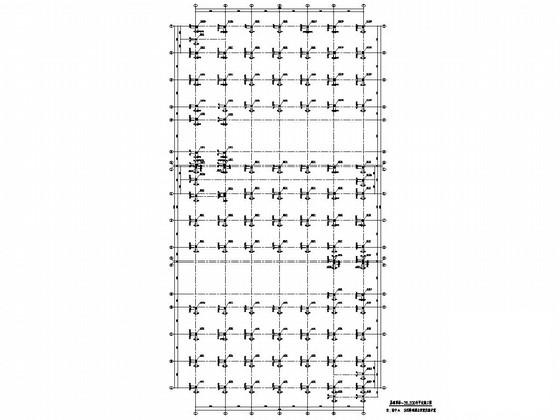

基础顶面~28.300柱平法施工图

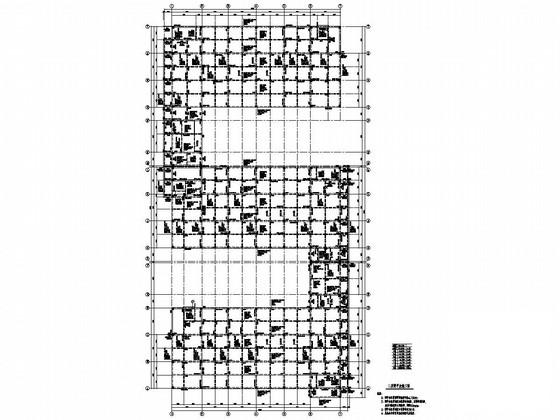

二层梁平法施工图
屋面梁平法施工图

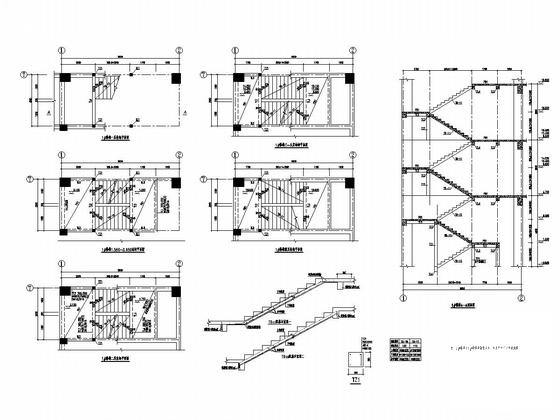

1#楼梯详图
二至五层结构平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

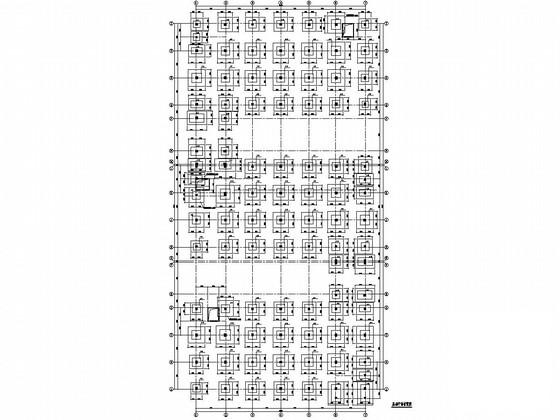

框架结构厂房图纸 - 1 -
框架结构厂房图纸 - 2 -
框架结构厂房图纸 - 3 -
框架结构厂房图纸 - 4 -
框架结构厂房图纸 - 5 -
框架结构厂房图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.34 MB
- 收藏次数：0
-
文件名称：
附件-995887980596606755775.zip
