单栋3层框架结构住宅楼结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 参考图纸：18张
- 设计年代：近代
附件详情
该附件为浙江某高档住宅楼，均为地上三层，结构型式为框架结构，基础为钻孔灌注桩基础。

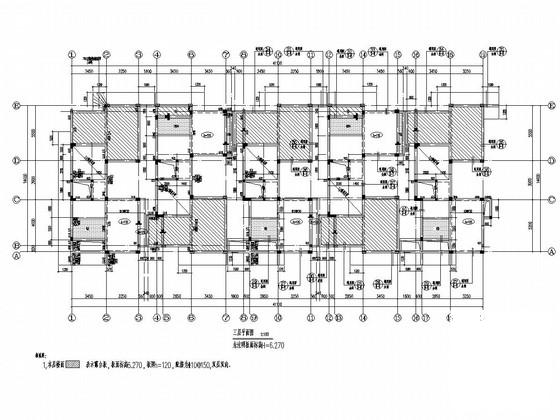

该资料包含：柱平面图、梁配筋图、结构平面图、楼梯大样图等共18张图。

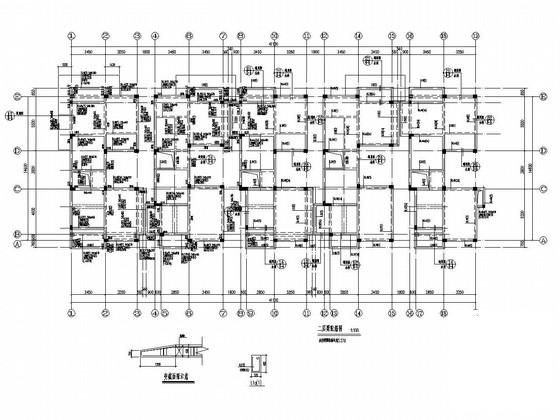

二层梁配筋图

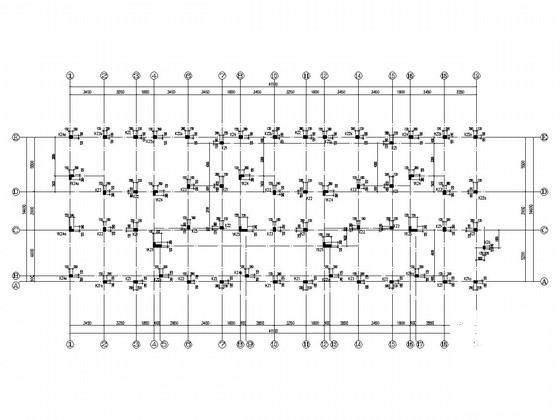

-0.480(-0.030)~3.270柱结构平面图

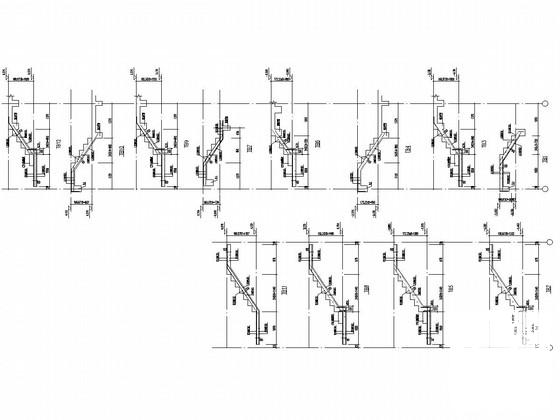

楼梯大样图（二）
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
单框架结构 - 1 -
单框架结构 - 2 -
单框架结构 - 3 -
单框架结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.17 MB
- 收藏次数：0
-
文件名称：
附件-995888008559956590588.zip
单框架结构下载
