5层异形柱框架结构住宅楼结构CAD施工图纸(总共三栋)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:62张
  • 设计年代:近代

附件详情

该附件为上海某住宅楼,上部结构体系为现浇钢筋混凝土异形柱框架结构,基础采用先张法预应力混凝土空心方桩,共80根,7度设防。

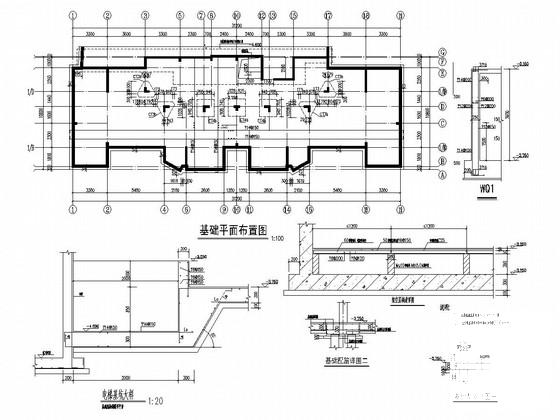

该资料包含: 结构设计说明 、基础平面布置图、桩位平面布置图、墙柱平面布置图、梁平面布置图、板 平面布置图 楼梯详图 等共62张图纸。

桩位平面布置图

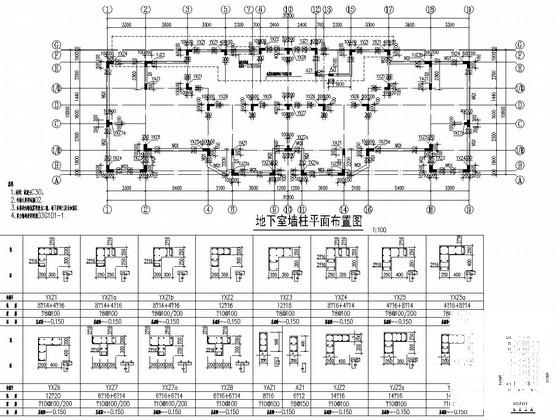

地下室墙柱平面布置图

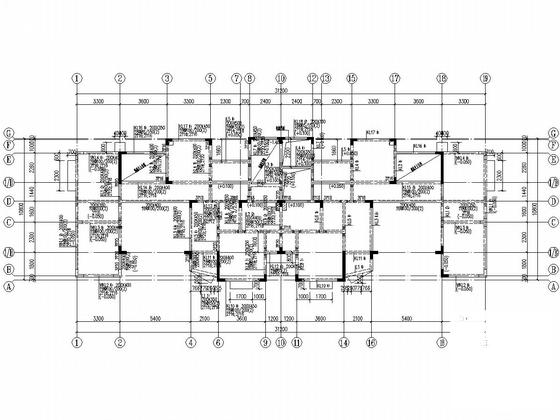

一层梁平面布置图

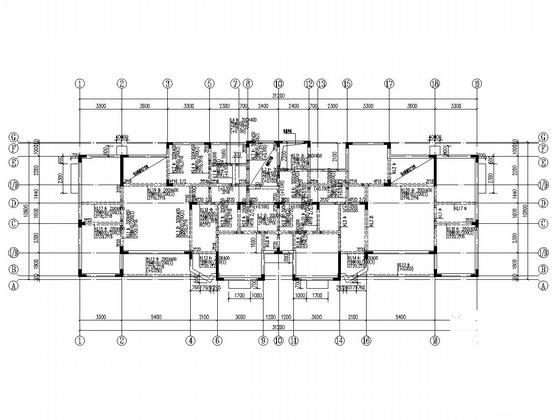

跃层梁平面布置图

一层楼板平面布置图

屋面楼板平面布置图

楼梯平面图

楼梯配筋详图

二、三层墙柱平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构住宅施工图 - 1
    框架结构住宅施工图 - 1
  • 框架结构住宅施工图 - 2
    框架结构住宅施工图 - 2
  • 框架结构住宅施工图 - 3
    框架结构住宅施工图 - 3
  • 框架结构住宅施工图 - 4
    框架结构住宅施工图 - 4
  • 框架结构住宅施工图 - 5
    框架结构住宅施工图 - 5
  • 框架结构住宅施工图 - 6
    框架结构住宅施工图 - 6
  • 框架结构住宅施工图 - 7
    框架结构住宅施工图 - 7
以上是部分截图,请下载附件后查看完整高清内容
