一份5层框架结构住宅楼结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 抗震设防烈度：7度抗震
• 风压：0.60kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

本图纸为某小区的五层框架结构住宅楼，主体为框架结构，基础为筏板基础，7度设防。

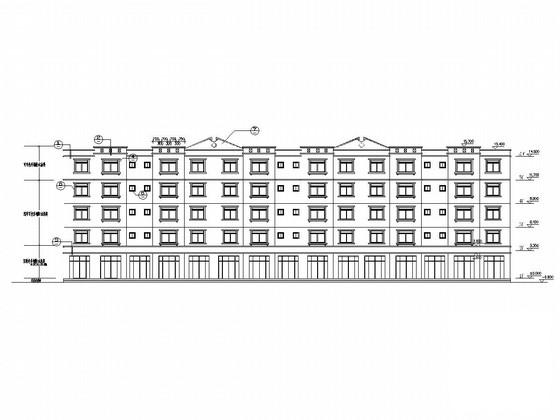

该资料包含：结构设计总说明、基础平面图、结构平面图、楼梯配筋图、立面图、剖面图等共11张图纸。

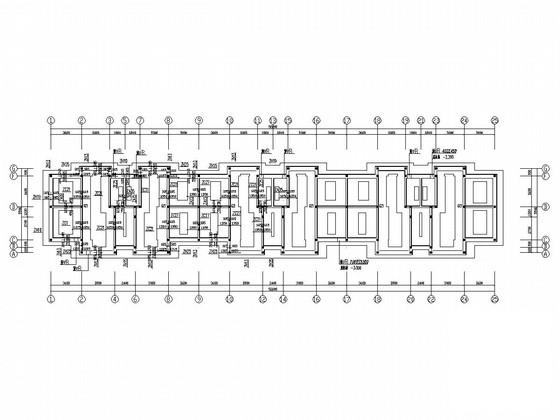

基础 平面布置图

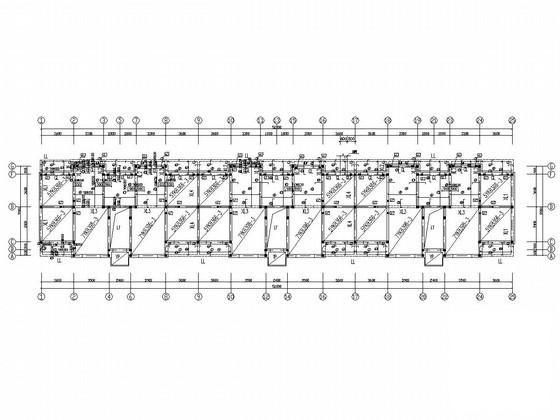

顶板结构平面图

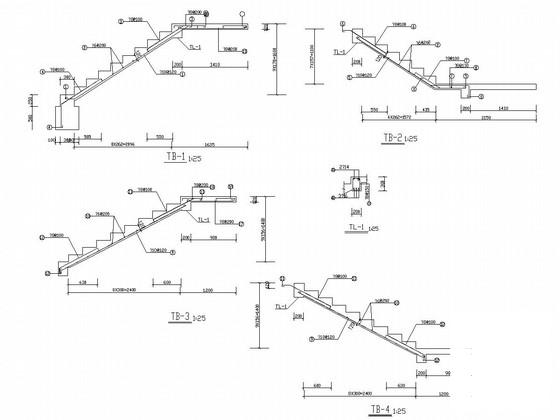

楼梯配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
