6层框架结构小区住宅楼建筑结构施工CAD图纸

附件详情

江西某小区住宅图纸
该资料为:江西某小区住宅图纸
工程所在地:江西上饶
建筑设计结构形式:六层,混凝土框架结构
该资料包含:
1.建筑图:建筑立面图、建筑平面图、屋面平面图、架空层平面图共12张图纸;
2.结构图:基础平面图、基础层梁钢筋图、各层板钢筋图、各层梁钢筋图、阁楼层Y向梁钢筋图、阁楼层板钢筋图、阁楼层X向梁钢筋图、屋面层板钢筋图、屋面层梁钢筋图、架空层墙柱钢筋图、各层墙柱钢筋图共23张图纸。


3

4

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

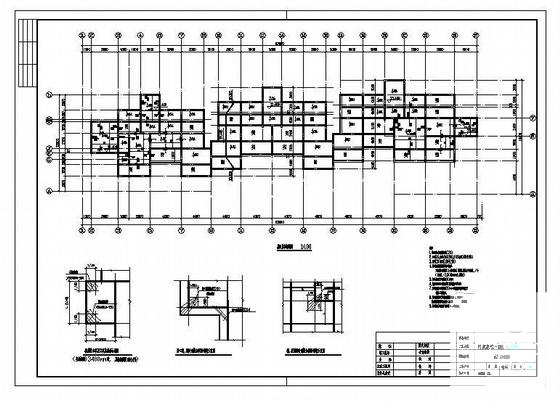

  • 小区住宅建筑 - 1
    小区住宅建筑 - 1

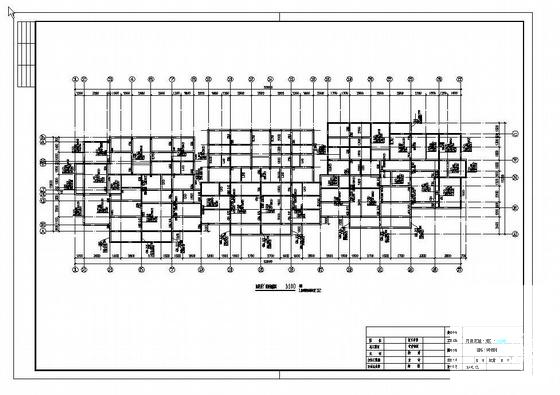

  • 小区住宅建筑 - 2
    小区住宅建筑 - 2

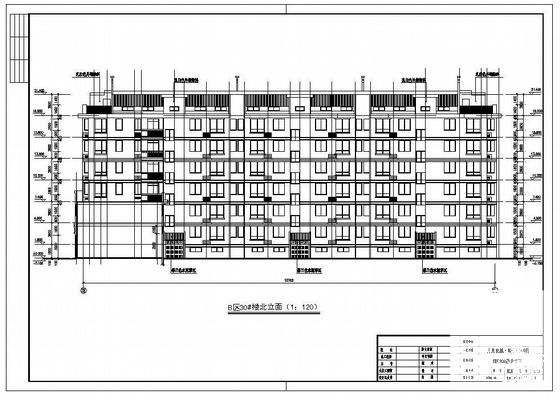

  • 小区住宅建筑 - 3
    小区住宅建筑 - 3
以上是部分截图,请下载附件后查看完整高清内容
