小区9层住宅楼建筑施工CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为深圳某小区九层住宅楼 建筑施工 图
工程建筑建筑设计结构形式为：钢筋混凝土结构、层数为： 9层、高度为： 28.8米
这份参考资料包括资料目录、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共17张图纸
设计功能包括：客厅、厨房、卧室等。

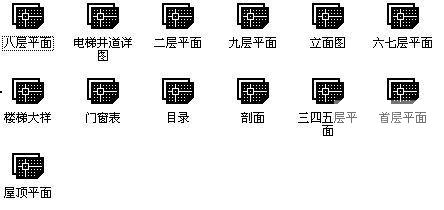

第 1 张图

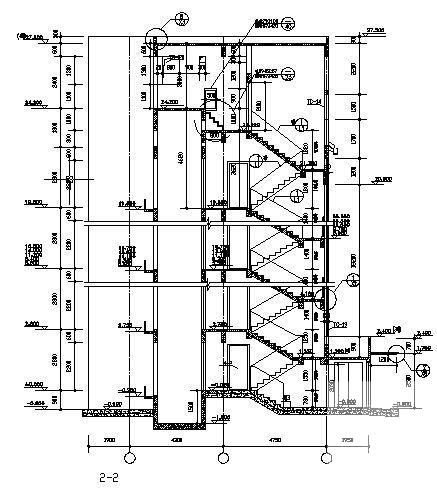

第 2 张图

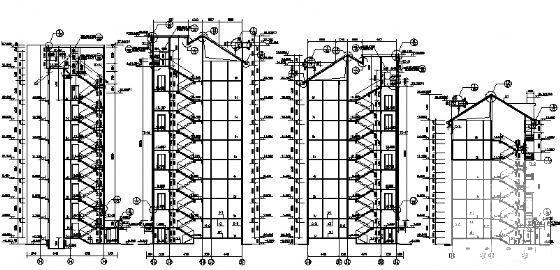

第 3 张图

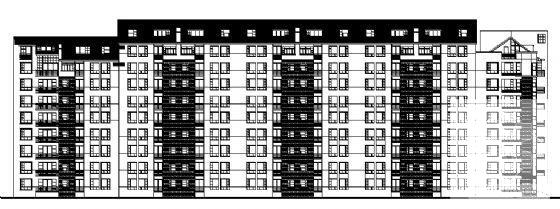

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
