南洋新城小区6层住宅楼区建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1304

积分

超级版主

Rank: 8Rank: 8

积分
1304
发表于 2020-1-21 22:29:27 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:湖北
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:64张
  • 建筑设计面积:1477.52 平方米
  • 占地面积:281.95 平方米
  • 建筑高度:20.850m
  • 地上层数:6层
  • 设计效果图:无

附件详情

[湖北]南洋知名地产某小区六层住宅区 建筑施工 图——64张CAD

户型:三室两厅两卫
底层复式
单栋开间x进深:22.8x14.6米

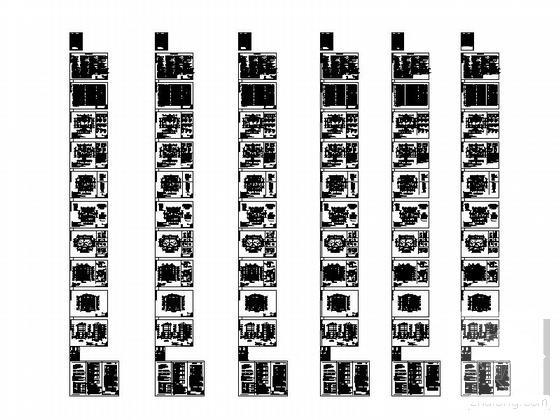

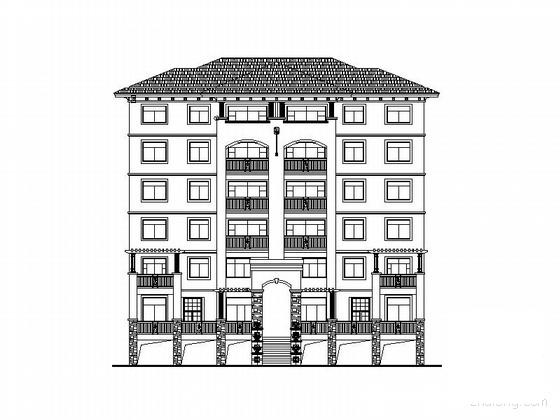

图质包含:6栋相似单体的建筑总说明、建筑节能设计说明专篇、建筑装修做法表、架空层平面图、门窗大样 、首层平面图、门窗大样 、门窗表、二层平面图、2-2剖面图、室内栏杆大样、三~六层平面图、卫生间沉箱大样、屋顶平面图 、节点大样图 、立面图、檐口大样图、剖面图、门廊大样图、大样图

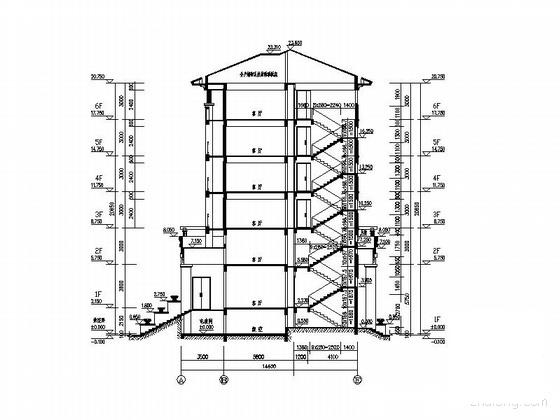

剖面

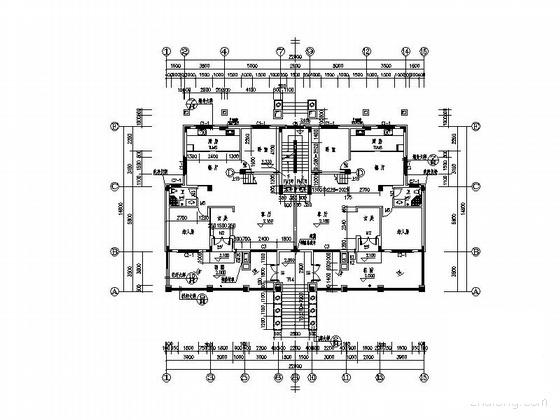

平面

建筑节能设计说明 - 1
第 1 张图
建筑节能设计说明 - 2
第 2 张图
建筑节能设计说明 - 3
第 3 张图
建筑节能设计说明 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:29:27上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1cwc21esef1dsd2ee.rar

3.89 MB

下载  售价: 100 积分    赚积分
