一份6层框架结构住宅楼建筑结构CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 抗震设防烈度：6度抗震

• 资料简介

该项目为--住宅楼2号；该项目总占地面积603.01平方米，总建筑面积3618.06m平方米；主要包括建筑立面图、剖面图、 楼梯详图 、梁板配筋图，屋面隔热层平面图，基础大样图等。

屋面板配筋图

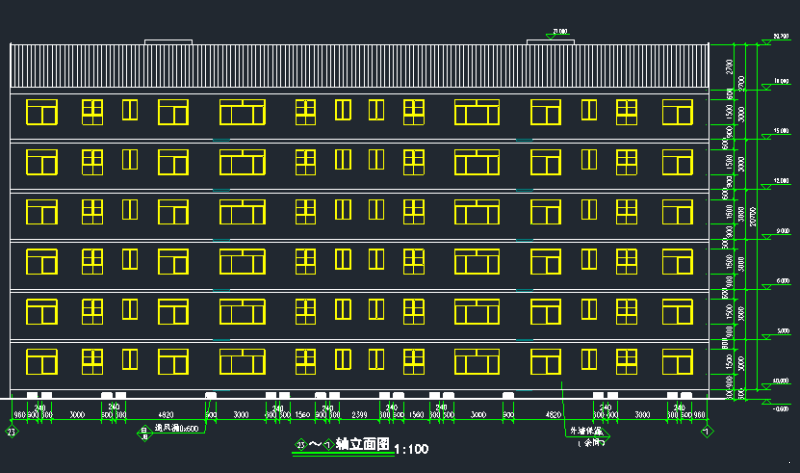

轴立面图

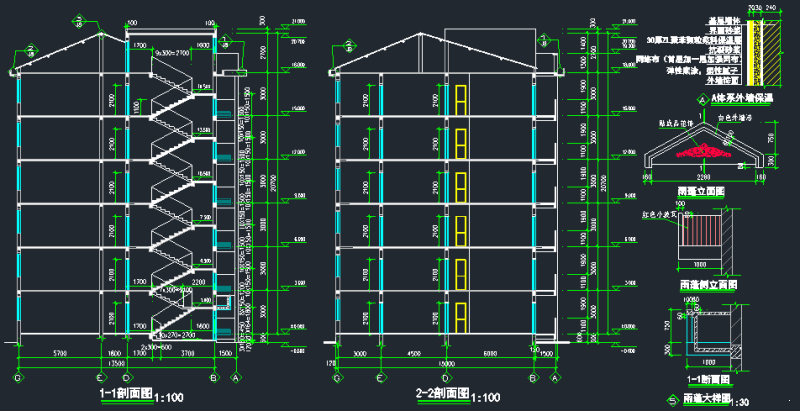

建筑剖面图

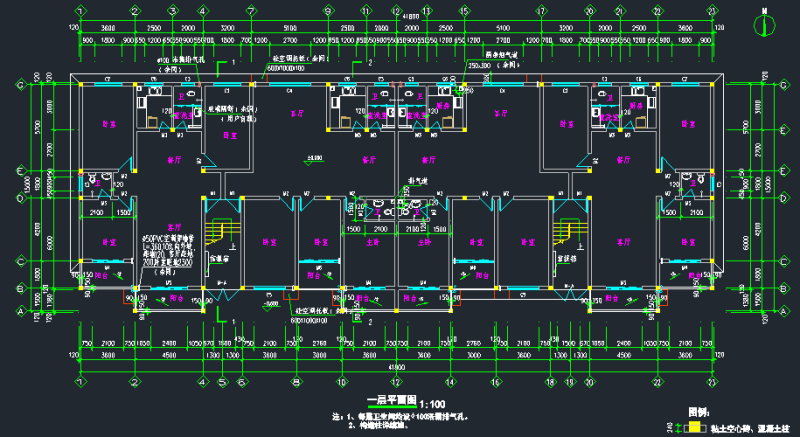

一层建筑平面图

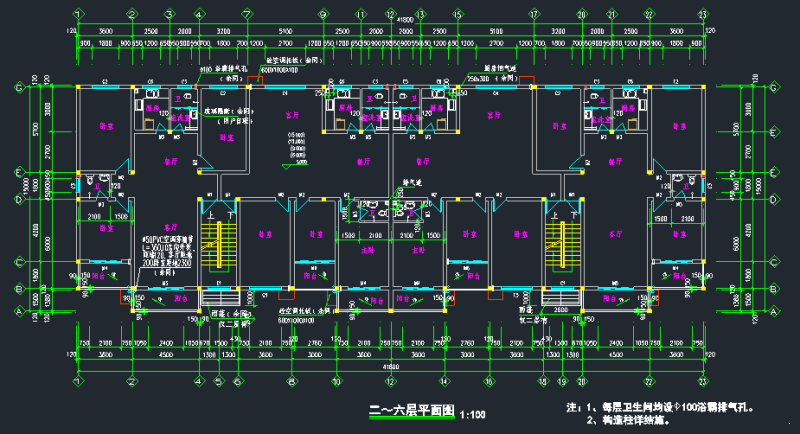

二~六层建筑平面图

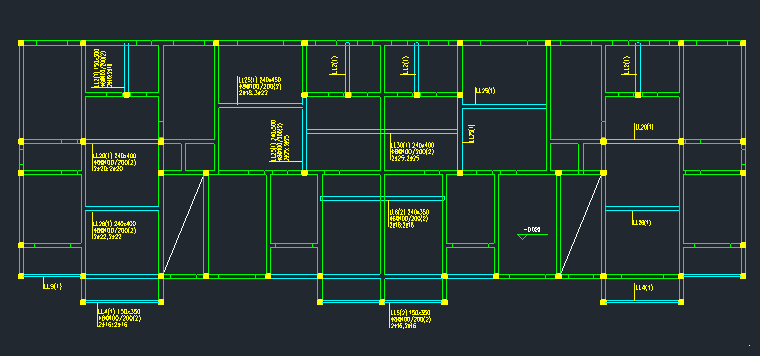

一层梁配筋图

二~六层梁配筋图

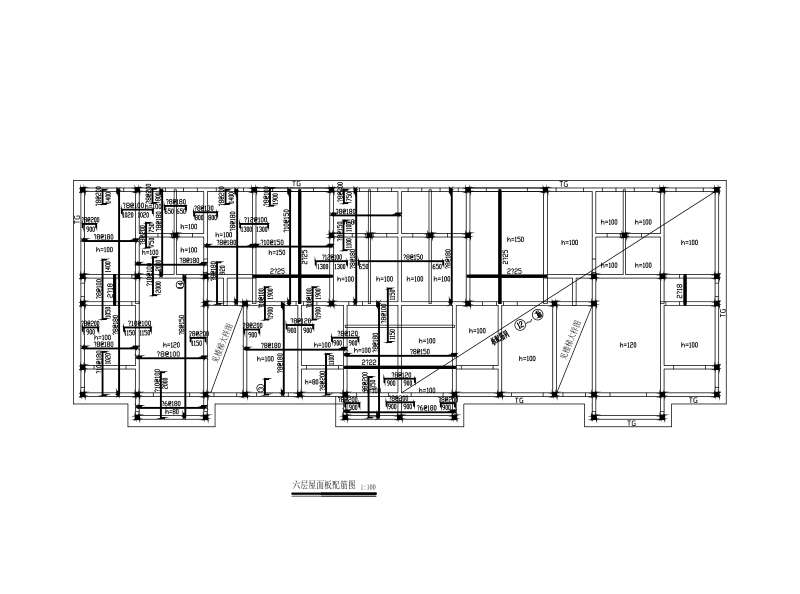

六层屋面板配筋图
