二期住宅小区7层住宅楼建筑结构水电CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：湖北
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：14张
• 建筑设计面积：106000平方米
• 占地面积：80500平方米
• 建筑高度：21.6m
• 地上层数：6层
• 设计效果图：无

附件详情

该资料为[武汉]某二期住宅小区七层住宅楼建筑结构水电施工图
该项目为武汉xxx置业有限公司投资开发的xx星辰二期住宅小区项目。项目选址于武汉市东西湖区，用地北侧为金山大道，南侧东吴大道， 东侧为吴家山山脉，西临人工湖泊，场地周边湖光山色，环境十分优美。二期总占地面积约为8.05万m2，总建筑面积约为10.6万m2， 居住户数为799户。小区建筑以 多层住宅 为主，局部搭配少量小 高层住宅 ，并配套有相应的幼儿园、商业网点、会所、超市以及必要的管理及 设备用房。
建筑设计面积：1411.26m2，建筑基底面积：227.93m2
建筑层数：6+1层，建筑高度：21.60m
建筑工程等级：3级 设计使用年限：50年
抗震设防烈度：6度，结构类型：框架结构

建筑体型系数为0.287<0.35，南面窗墙面积比为0.315，北面窗墙比为：0.293

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共14张图纸
设计功能包括：花园、起居室、卧室等。


另包括配套结构、水、电施工图

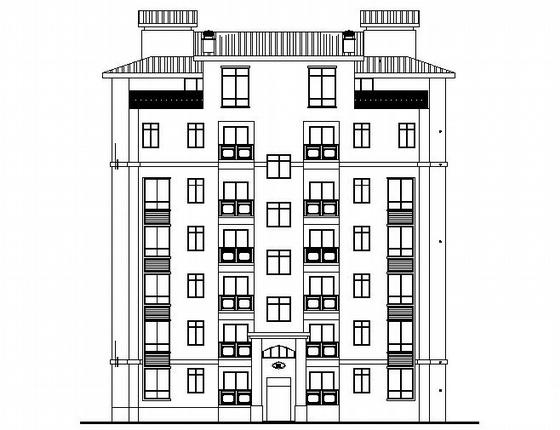

第 1 张图

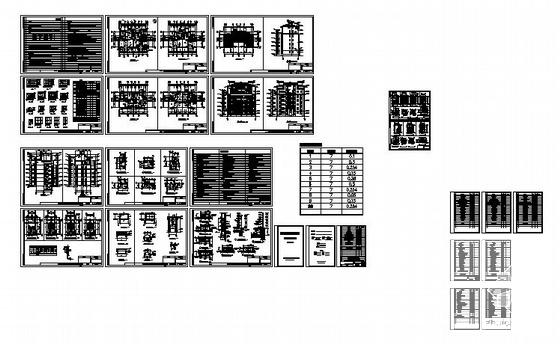

第 2 张图

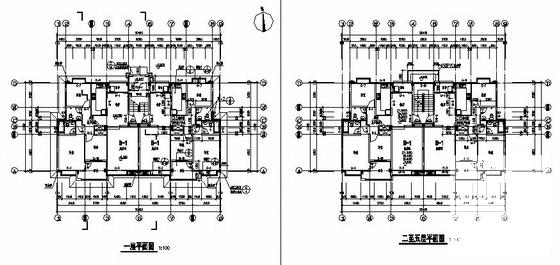

第 3 张图

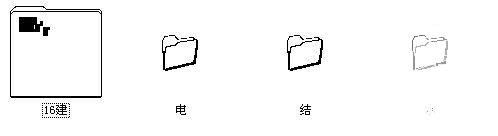

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
