中共委党校5层二期教学楼建筑结构施工CAD图纸

hhjj990 · 发表于 2021-2-11 09:28:58

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：职业院校
建筑高度：多层建筑
图纸设计深度：施工图
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑面积：10537.45平方米
建筑高度：21.35m
地上层数：5层
地下室建筑面积：1352.71平方米
效果图：无

附件详情

该项目为中共青岛市委党校某二期教学楼施工图设计，本教学楼工程地上建筑面积为10537.45平方米，层高为4米，共五层。
半地下停车场建筑面积为1352.71平方米。
建筑高度为21.35米。I 其中地上为教学部分，包含阶梯教室、大小教室、大小会议室、大报告厅及辅助用房。耐火等级为二级，抗震设防烈度为6级。
建筑造型采用两方块联体造型。两个方块体都采用房间围绕中庭布置，中庭顶部采用轻钢玻璃桁架（由厂家制作）。
建筑结构形式采用框架结构，墙体材料除砼剪力墙外，填充墙墙体材料采用轻质材料，容重不大于800kg/m ,热阻值大于0.4m .k/w。

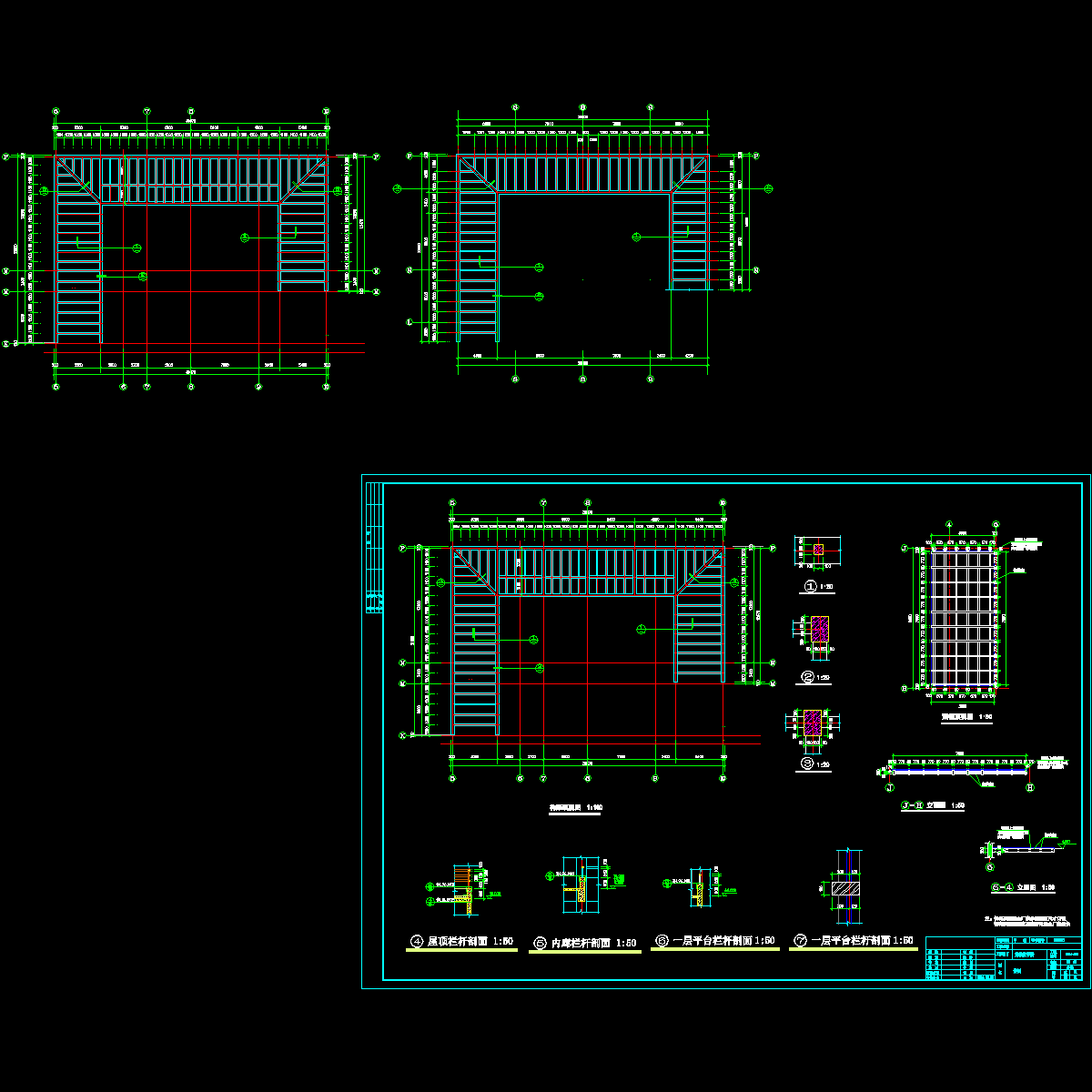

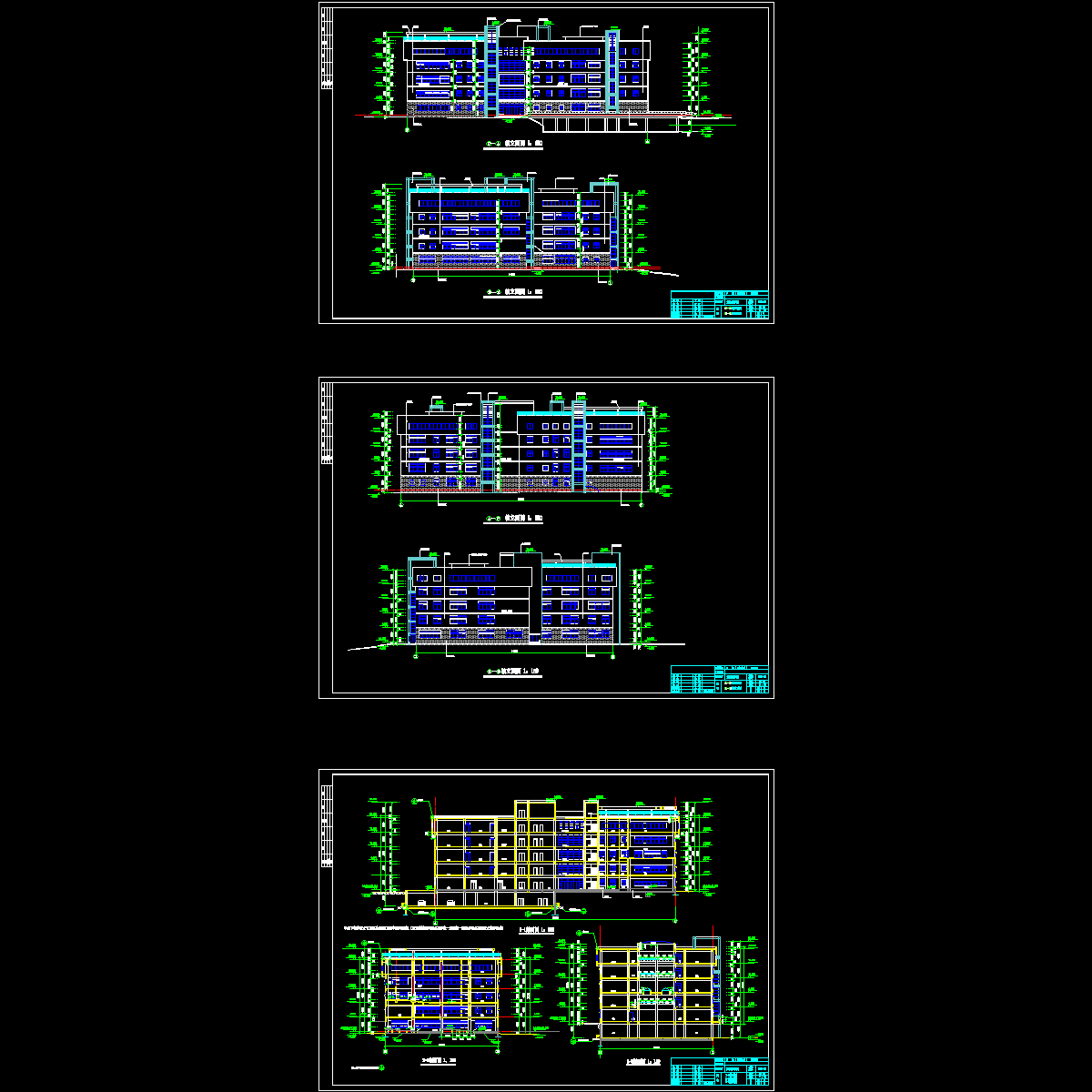

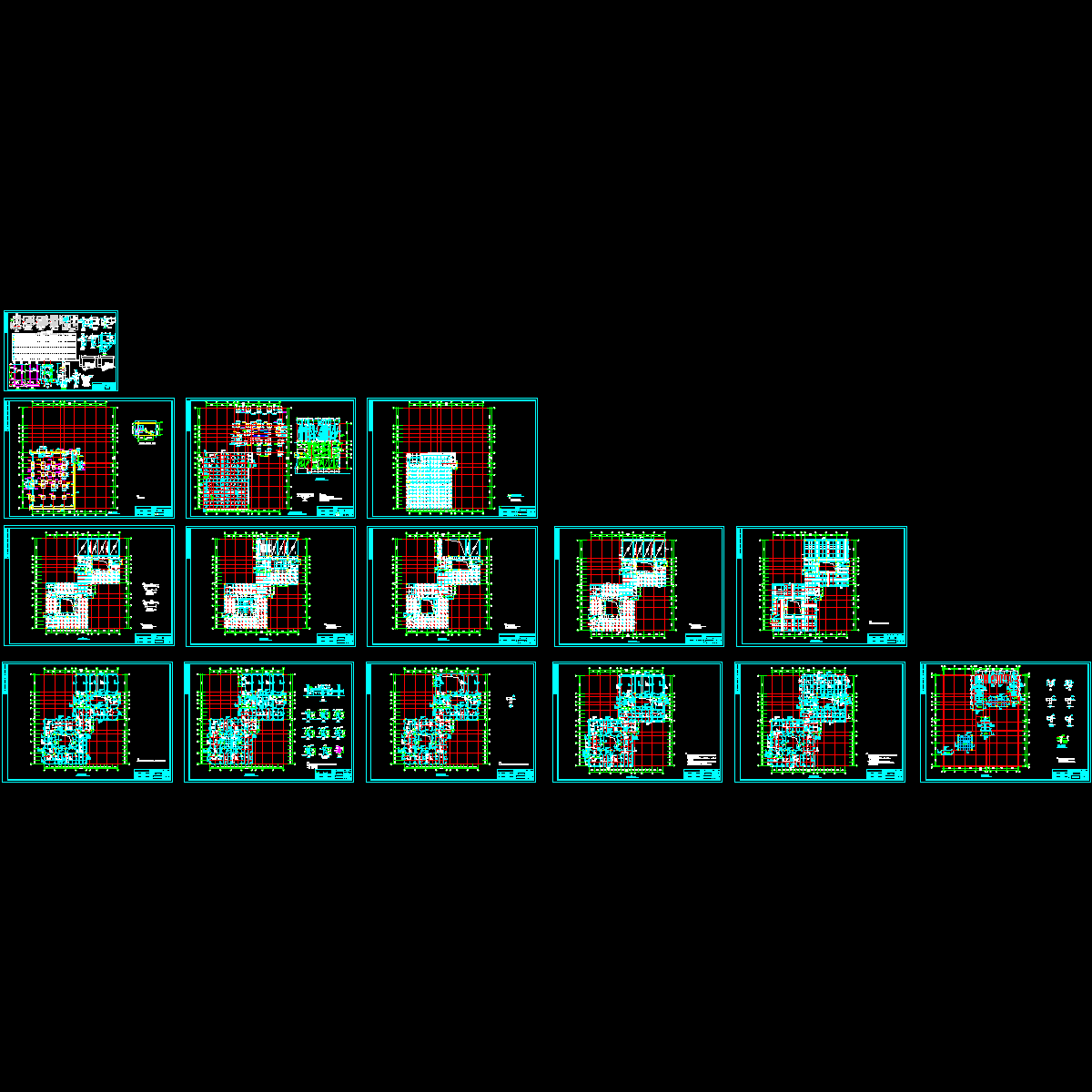

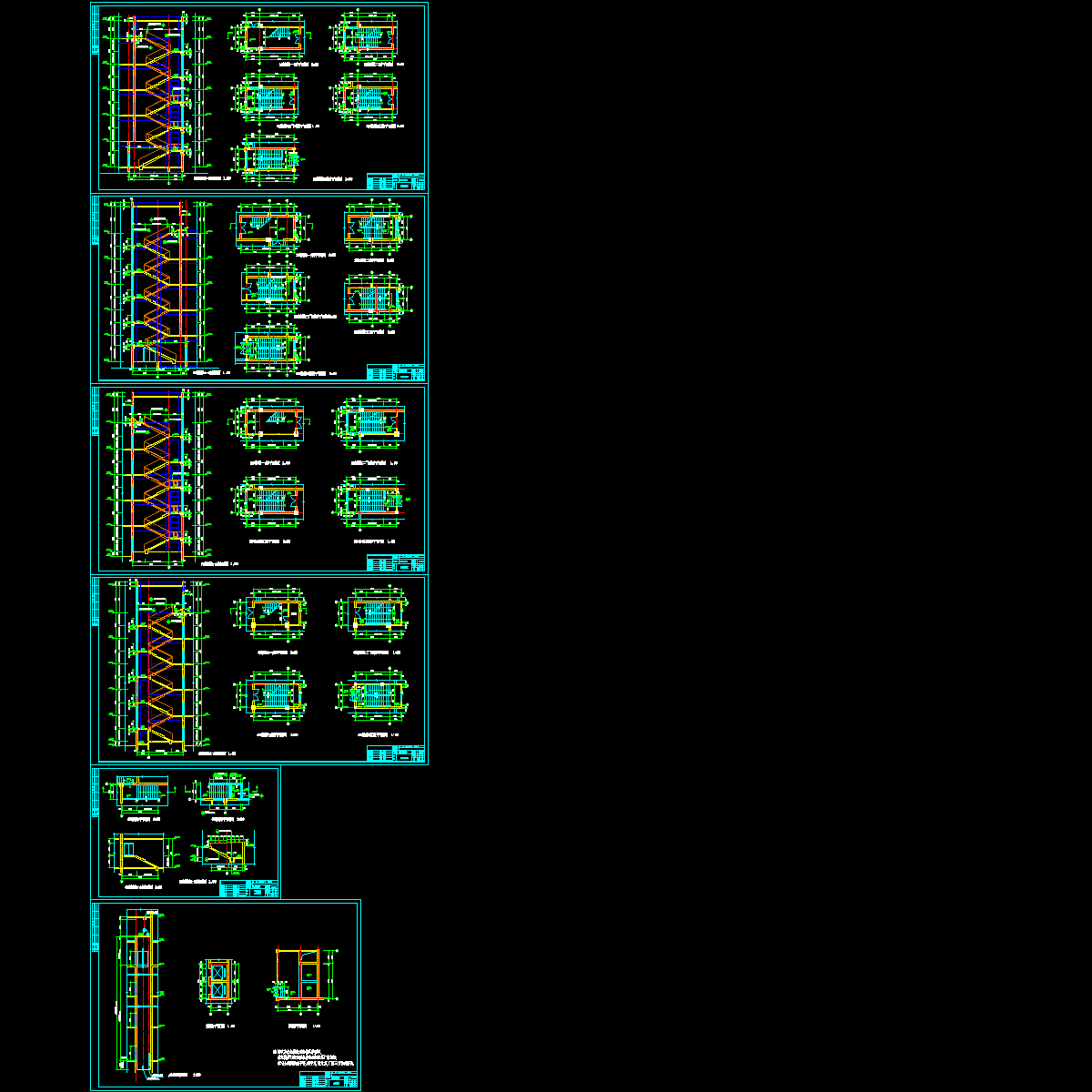

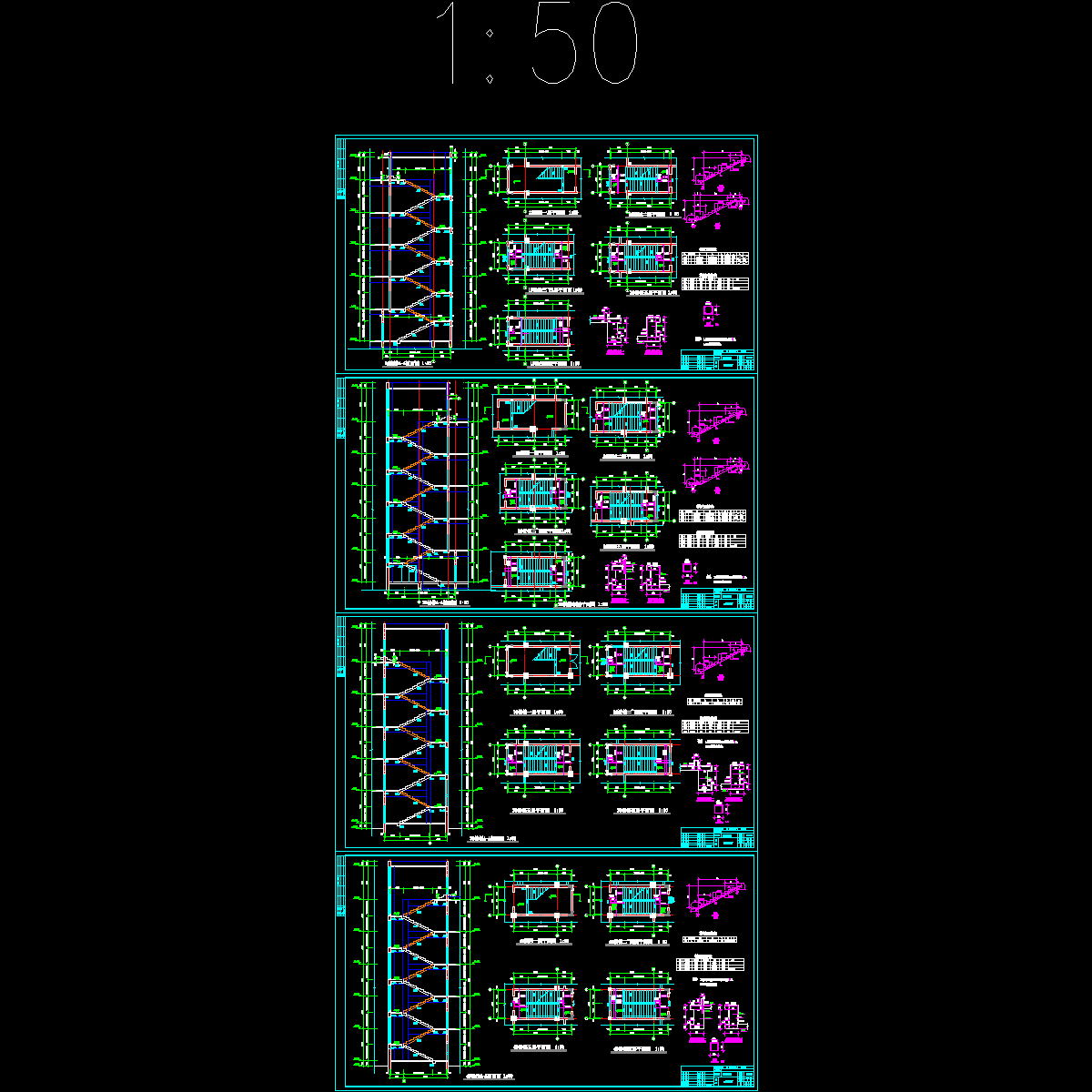

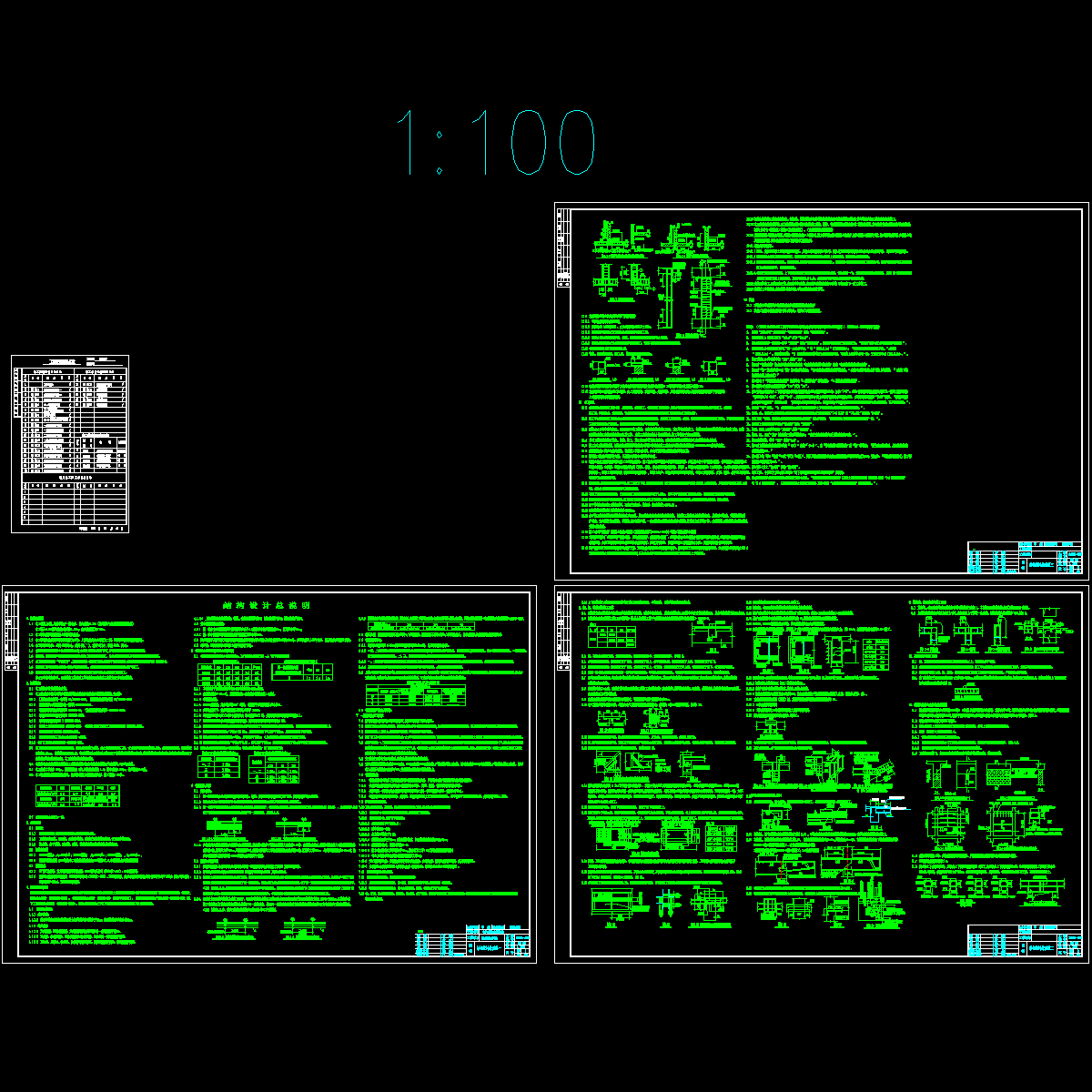

图纸内容包括设计总说明、总平面图、目录、平面图、门窗详图、楼梯详图、立面图、构架图等等
