3层工字型框架结构小学教学楼建筑结构CAD施工图纸(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：30张
• 设计年代：近代

附件详情

该项目是小学教学楼项目，地上3层，框架结构，总建筑面积：4700.41平方米，占地面积：1818.47平方米，现浇钢砼梁板式楼盖，天然地基柱下钢筋混凝土独立基础，基础设计等级为丙级，抗震设防烈度为7度。
结构专业该资料包含：结构设计说明，基础结构平面图，墙柱平法施工图，基础梁平面配筋图，各层梁平面配筋图，现浇板配筋图，楼梯配筋图，共计16张图。
建筑专业该资料包含：建筑设计说明，建筑材料做法表，建筑节能设计专篇，平面图，立面图，剖面图，墙身详图，卫生间详图，各教室 平面布置图 ，共计14张图。
分享投稿时间：近几年4月。

基础平面布置图

3.850~7.750标高柱平面布置图

三层梁平面配筋图

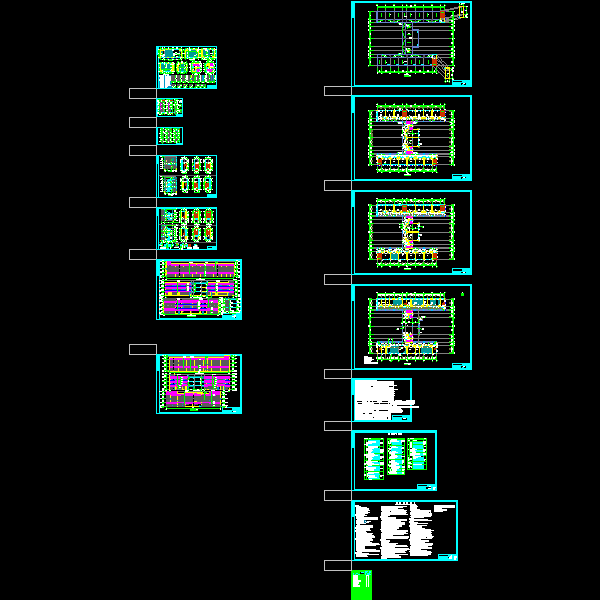

小学幼儿园_建施_t3.dwg

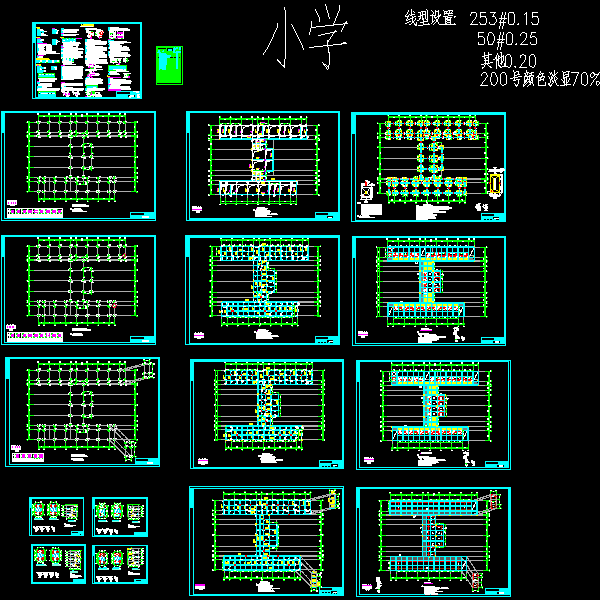

小学结施_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
