4700平米3层工字型框架结构小学教学楼建筑结构施工CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该项目是小学教学楼项目,地上3层,框架结构,总建筑设计面积:4700.41平方米,占地面积:1818.47平方米,现浇钢砼梁板式楼盖,天然地基柱下钢筋混凝土独立基础,基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含: 结构设计说明 ,基础结构平面图,墙柱平法施工图,基础梁平面配筋图,各层梁平面配筋图,现浇板配筋图,楼梯配筋图,共计16张图。
建筑专业该资料包含:建筑设计说明,建筑材料做法表,建筑节能设计专篇,平面图,立面图,剖面图,墙身详图,卫生间详图,各教室 平面布置图 ,共计14张图。
分享投稿时间:近几年4月。

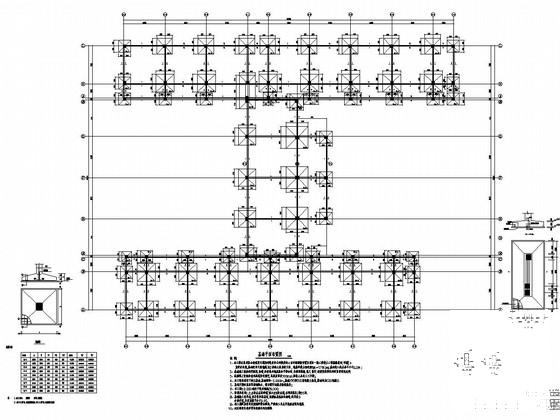

基础平面布置图

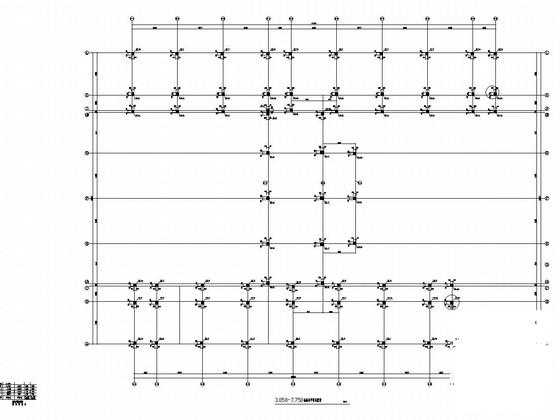

3.850~7.750标高柱平面布置图

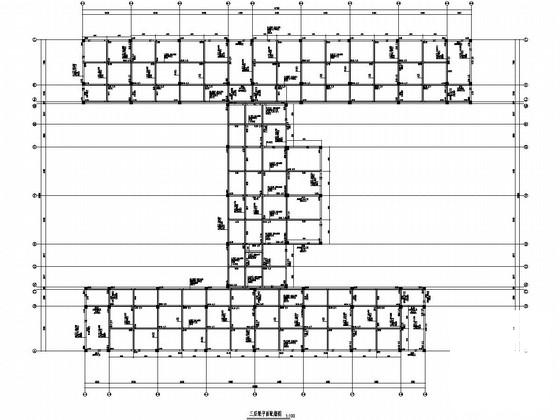

三层梁平面配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

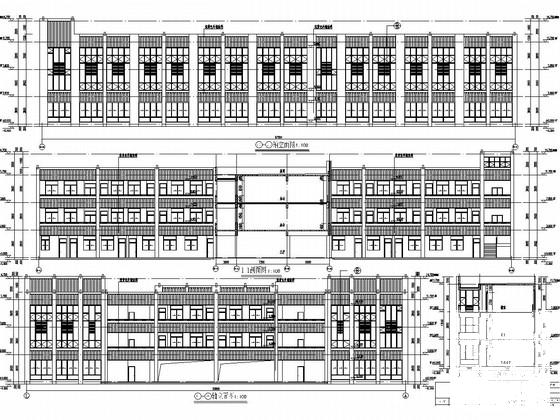

  • 教学楼建筑施工图纸 - 1
    教学楼建筑施工图纸 - 1
  • 教学楼建筑施工图纸 - 2
    教学楼建筑施工图纸 - 2
  • 教学楼建筑施工图纸 - 3
    教学楼建筑施工图纸 - 3
  • 教学楼建筑施工图纸 - 4
    教学楼建筑施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
