党校教学楼电气施工图纸cad平面图

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：5198.46平方米
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 节点大样：等电位联结,弱电设备
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,视频监控系统,综合布线系统,广播系统,其它
该附件为5000平米党校教学楼 电气施工图 。

概况：
本项目为宁夏某党校迁建一期工程-教学楼。建筑主体高度 22.95米，总建筑面积5198.46平方米，建筑等级为二级，为多层公共建筑，结构类型为框架结构。

设计范围：
低压配电系统；建筑物防雷保护、安全措施及接地系统；
照明、插座系统；火灾自动报警系统；综合布线系统；
电视系统；广播系统；监控系统；音视频系统。

部分图纸摘录：
照明平面图

配电平面图

弱电平面图



配电系统图



火灾报警及联动系统图
电视系统图

综合布线系统 广播系统图



防火门监控接线图




图纸内容全览


以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

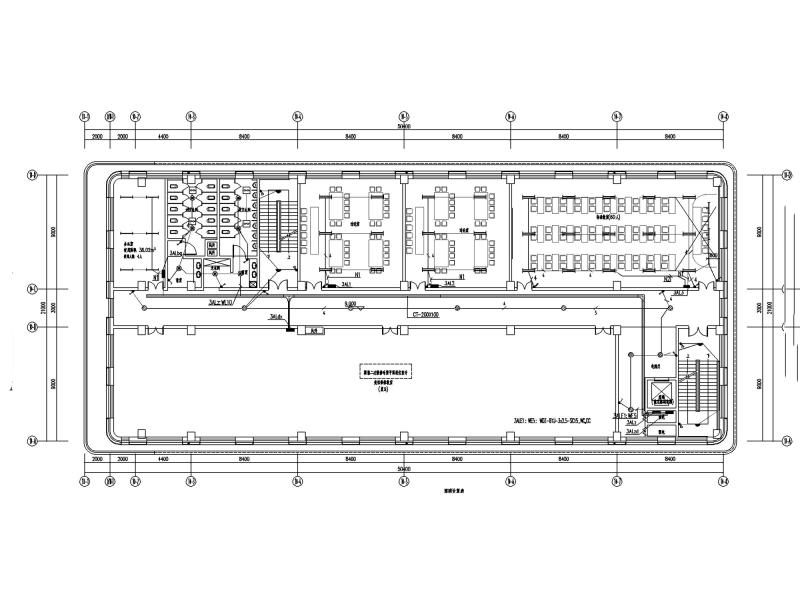

  • 党校教学楼电气图 - 1
    党校教学楼电气图 - 1

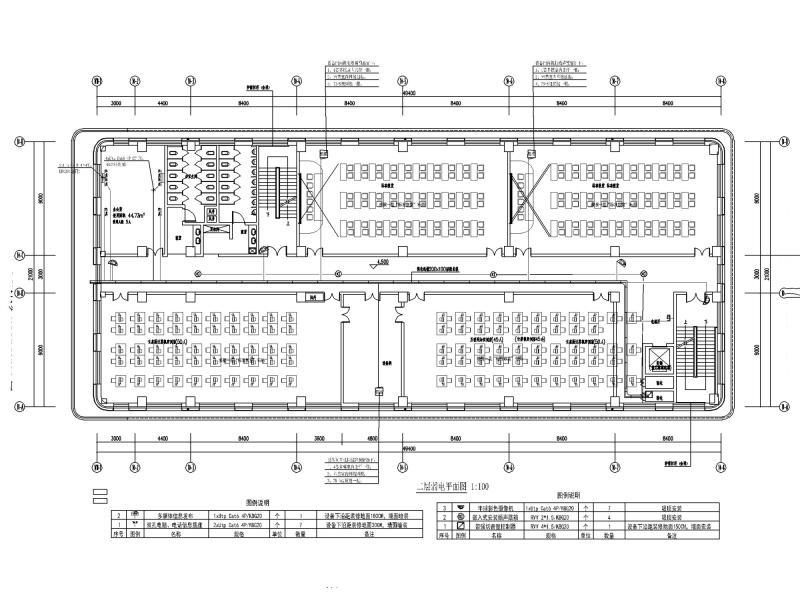

  • 党校教学楼电气图 - 2
    党校教学楼电气图 - 2

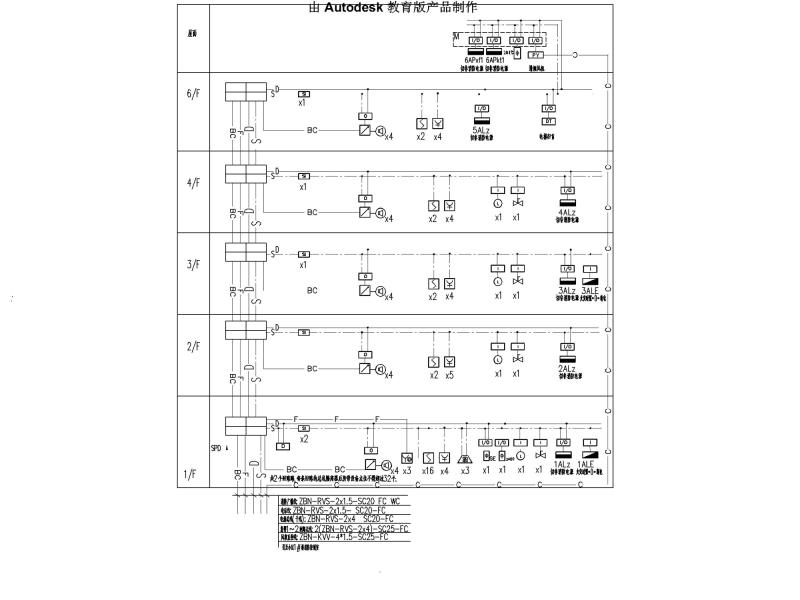

  • 党校教学楼电气图 - 3
    党校教学楼电气图 - 3

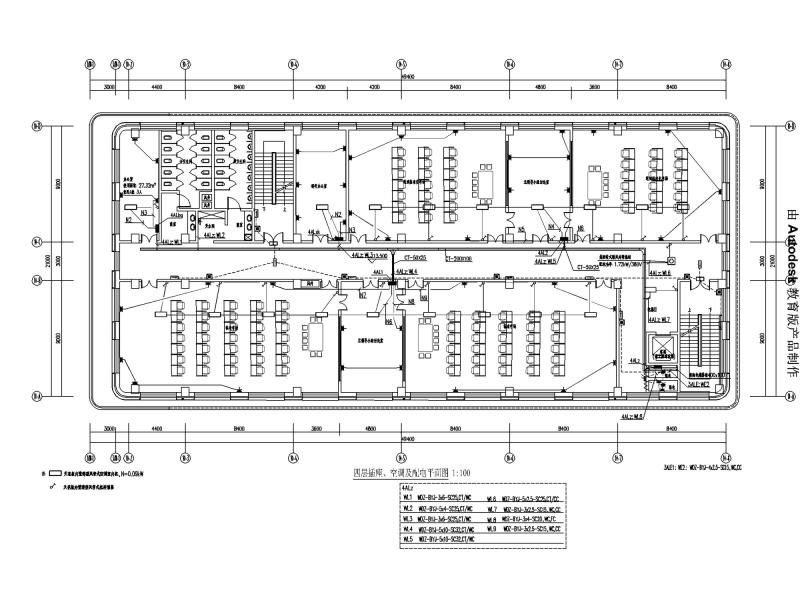

  • 党校教学楼电气图 - 4
    党校教学楼电气图 - 4

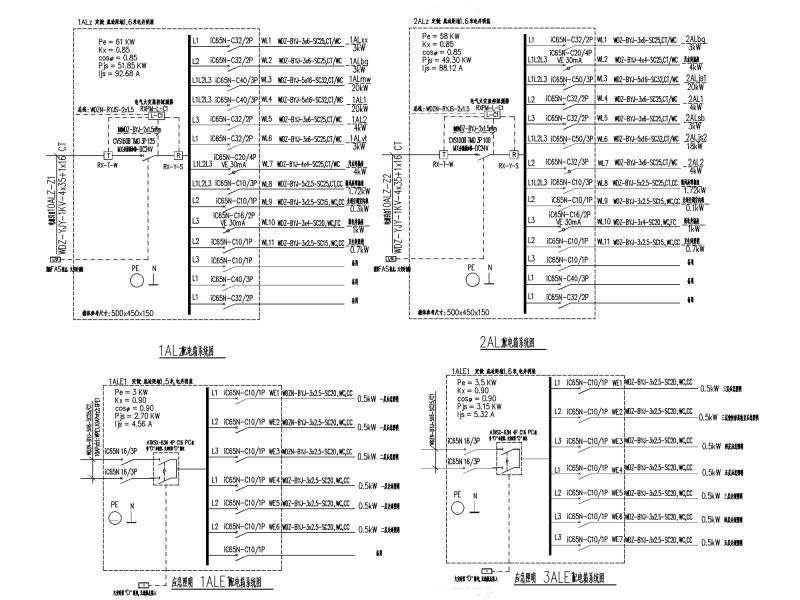

  • 党校教学楼电气图 - 5
    党校教学楼电气图 - 5
以上是部分截图，请下载附件后查看完整高清内容
