[CAD图]教学楼电气设计(dwg)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目为四层教学楼,局部为三层.面积约为7736平米.建筑物高度15.6米,局部高度11.7米.建筑结构形式为框架结构.消防电源按二级负荷要求供电,其他用电按三类负荷供电.公共用电和消防水箱的稳压泵采用两路电源供电.
内容: ;包括教学楼照明,教学楼配电,建筑物防雷及接地系统设计,不包括总体外线设计.
弱电:包括综合布线 双向有线电视系统广播系统设计.

2

3

第 1 张图

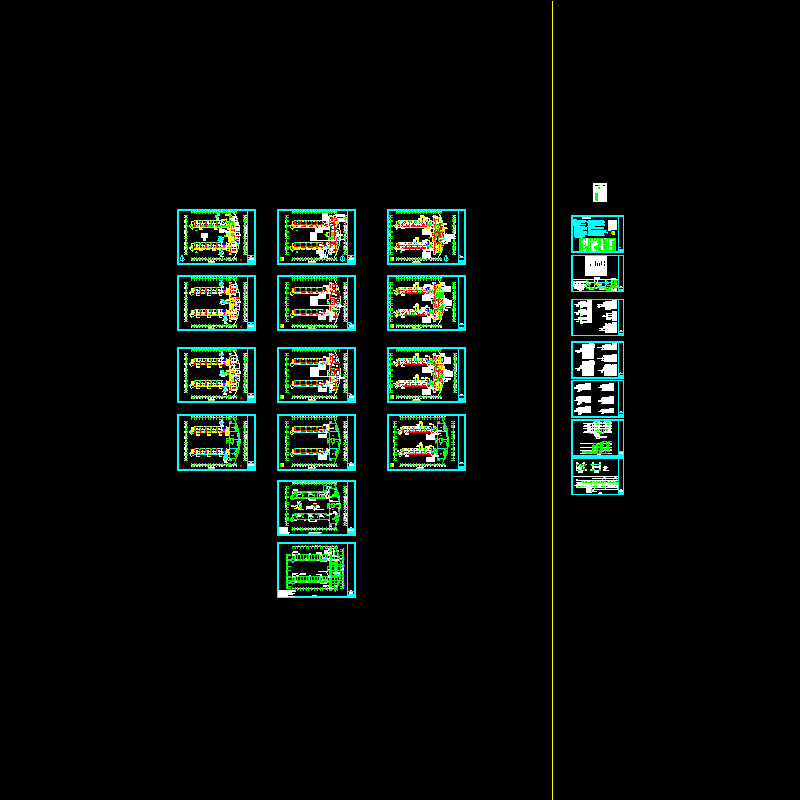

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
