一份12层框架结构住宅楼结构设计CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.4kN/平方米
• 地下室功能：车库
• 参考图纸：18张
• 设计年代：近代

附件详情

图纸为：12层框架住宅结构施工图，主要包括：基础平面布置图、一层结构模板及配筋 平面布置图 、机房层梁平法施工图、梁平法施工图、车库层柱平法施工图、 楼梯详图 、墙体 节点详图 等共18张。

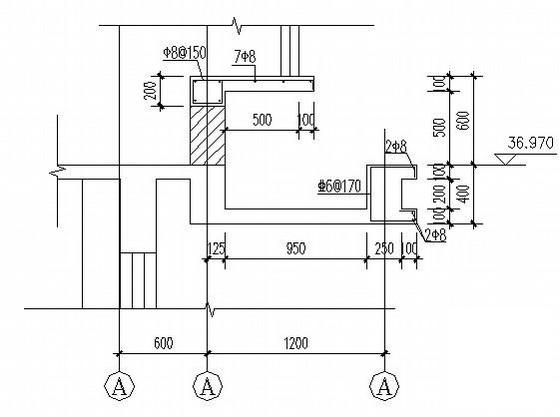

第 1 张图

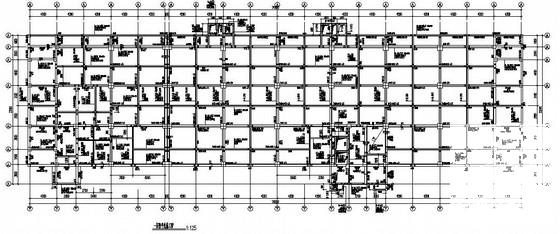

第 2 张图

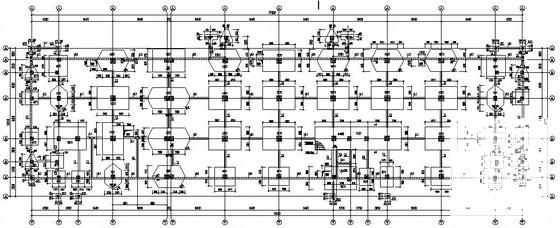

第 3 张图

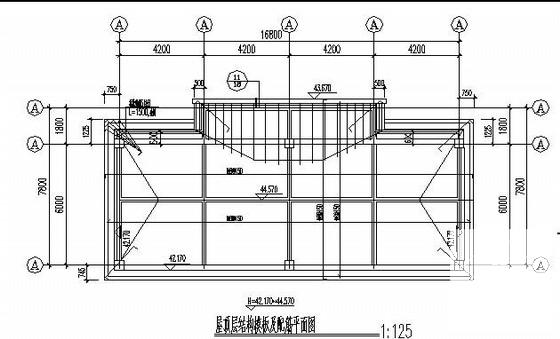

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
