一份3层异形柱框架结构农村住宅楼结构CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目是海南某新村三层异形柱框架结构住宅楼项目，无地下室，独立基础，抗震设防烈度为7度(基本地震加速度为0.10g)。

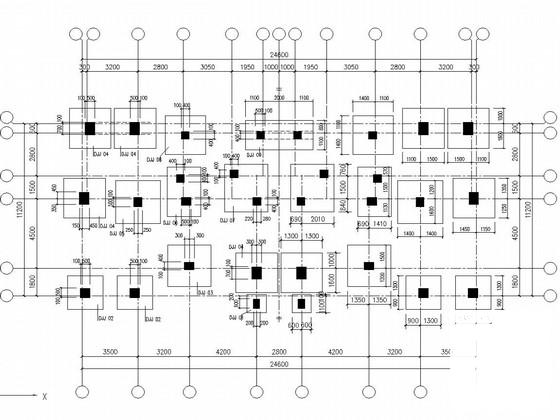

包括：结构设计总说明，基础平法施工图，各层梁平法施工图，各层柱平法施工图，屋面层梁平法施工图，楼梯平法施工图，大样配筋图等共计14张图。
10月。

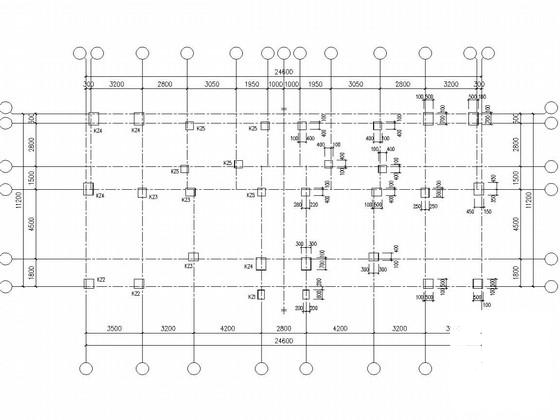

基础顶～-0.450柱平法施工图

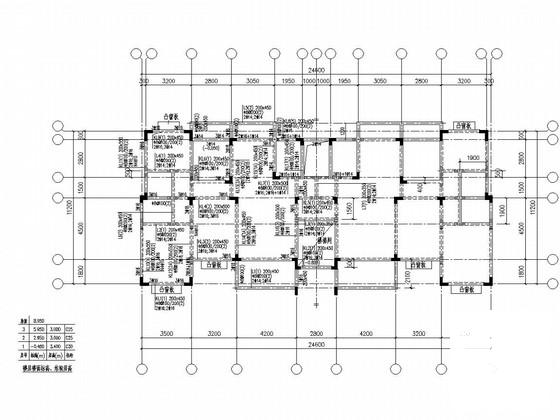

二层梁平法施工图

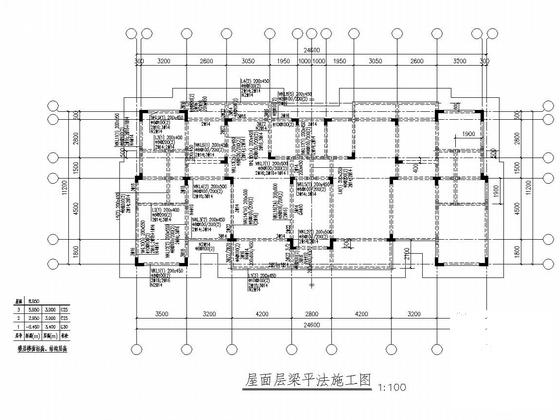

屋面层梁平法施工图

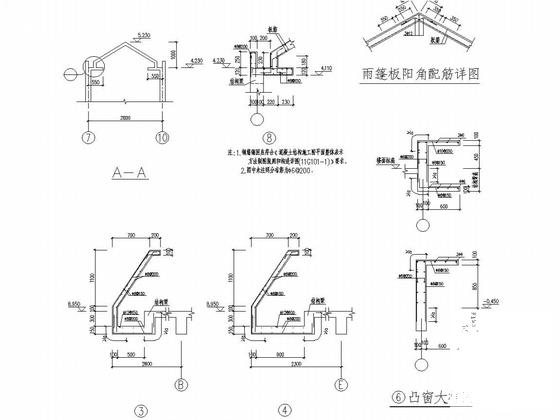

凸窗大样图

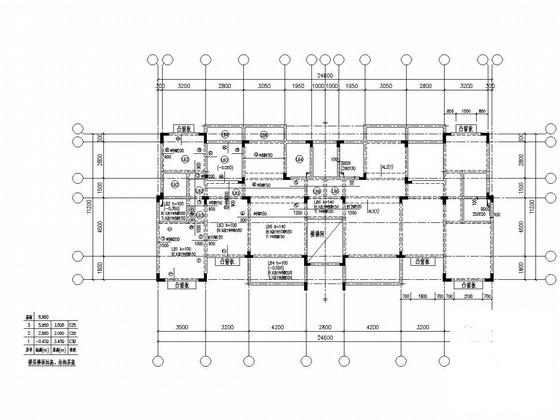

二层板平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
