一份6层异形柱框架剪力墙结构住宅楼结构CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架, 剪力墙
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.65kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

该项目是长春某国际住宅项目，地上6层带阁楼，异形柱框架剪力墙结构，抗震设防烈度为7度，独立基础，场地类别为Ⅱ类，基础设计等级为丙级，场地标准冻深：1.72米。

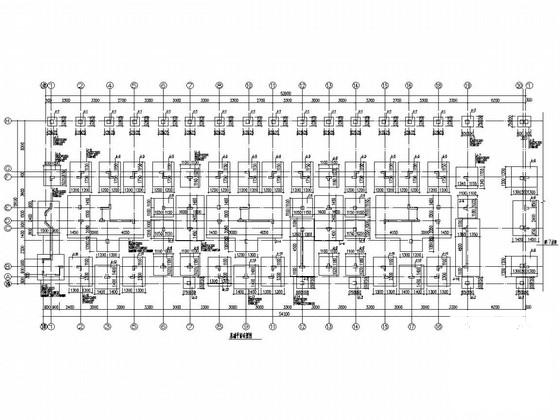

包括：结构设计总说明，基础 平面布置图 ，柱墙布置图，墙柱表，地梁平法施工图，顶梁平法施工图，顶板配筋图，屋顶梁板配筋图， 楼梯详图 等共计21张图。
11月。

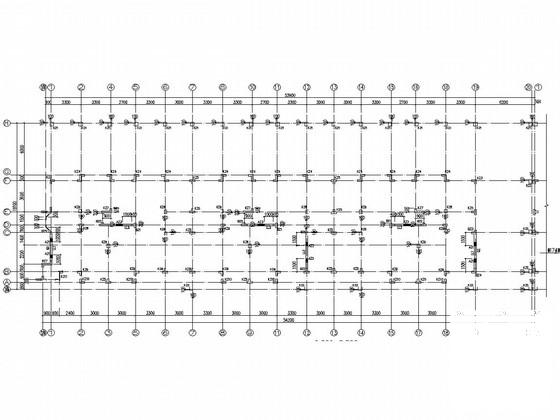

柱墙布置图

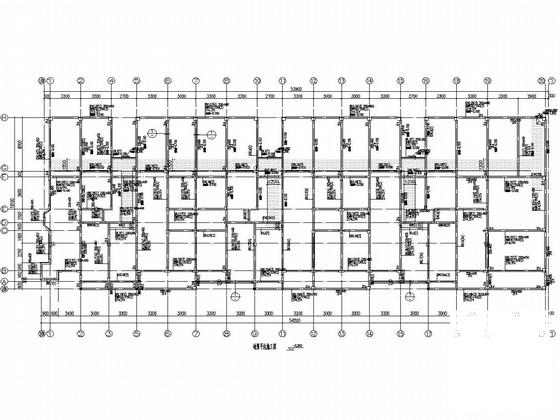

地梁平法施工图

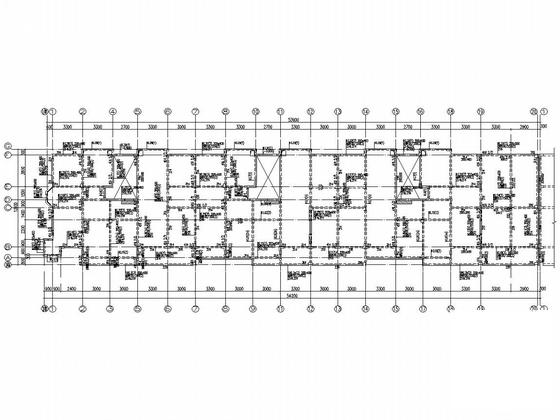

顶梁平法施工图

六层顶板配筋图

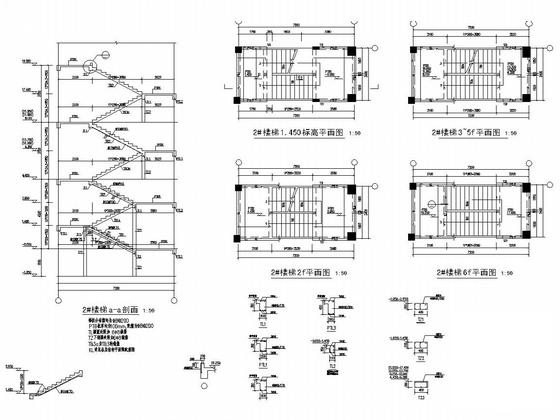

楼梯详图

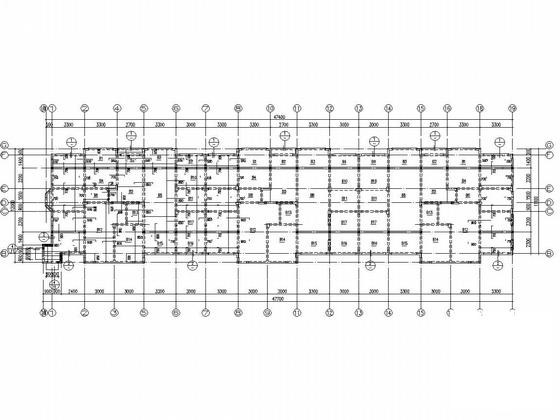

顶板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
