3层异形柱框架结构别墅结构施工CAD图纸（坡屋顶）(dwg)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：26张
• 图纸年代：近代

附件详情

本功臣是湖北武汉别墅项目，地上三层，异形柱框架结构，6度设防，采用天然地基，独立基础和条形基础，基础设计等级为丙级。
该资料包含：结构设计说明，基础图，墙柱布置图，梁配筋图，板配筋图，框架柱配筋图，楼梯图等共计26张图。
出图时间：2011年6月。

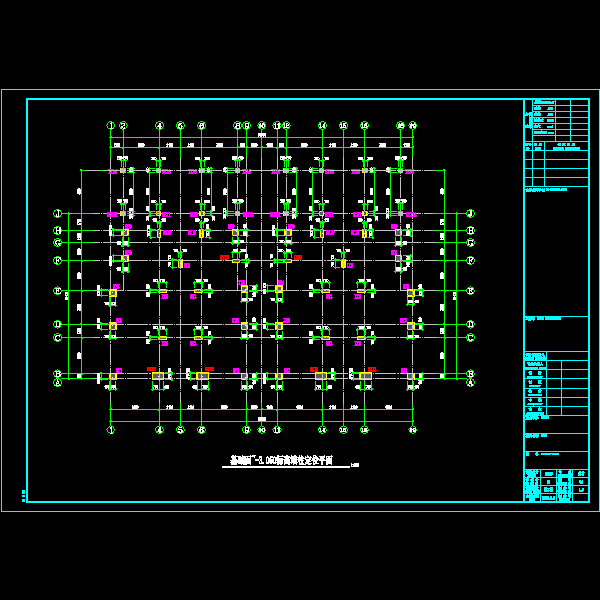

墙柱布置图
