一份3层轻钢别墅结构CAD施工图纸(坡屋顶弧形楼梯)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

钢结构总说明、底层柱网布置图、结构布置图、屋面结构布置图、屋面檩条布置图、补充梁柱连接节点、汇交梁 节点图 共9张图纸。

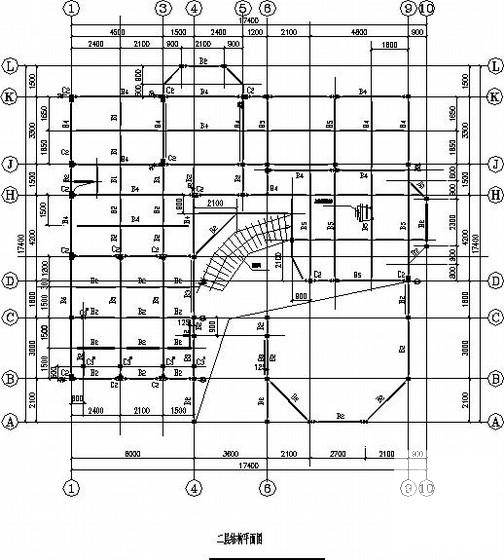

第 1 张图

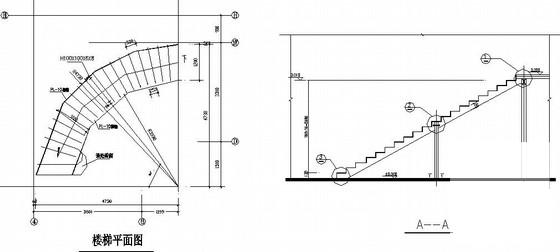

第 2 张图

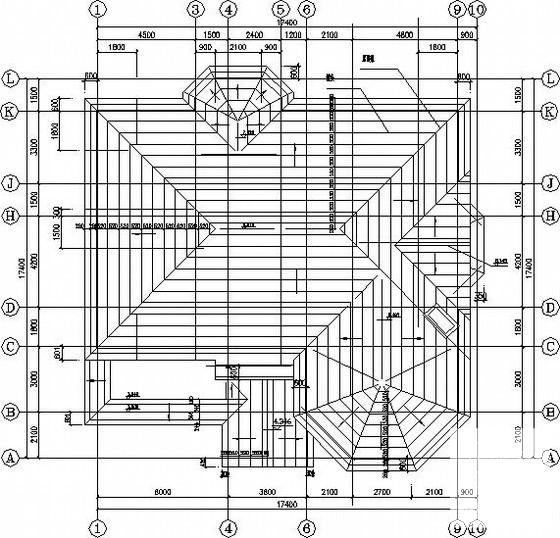

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
