一份薄壁轻钢龙骨别墅结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：条形基础, 独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 参考图纸：12张

附件详情

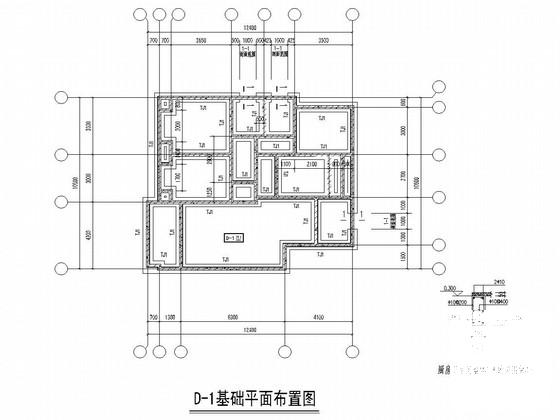

该项目是薄壁轻钢龙骨别墅项目，采用条形基础和独立基础，抗震设防烈度为7度，包括：冷弯薄壁型钢结构设计总说明，基础平面布置图，抗拔连接件示意图，墙体 平面布置图 ，平屋面桁架梁布置图，轻钢龙骨墙架示意，墙体连接节点， 轻钢龙骨剖面图等共计12张图。

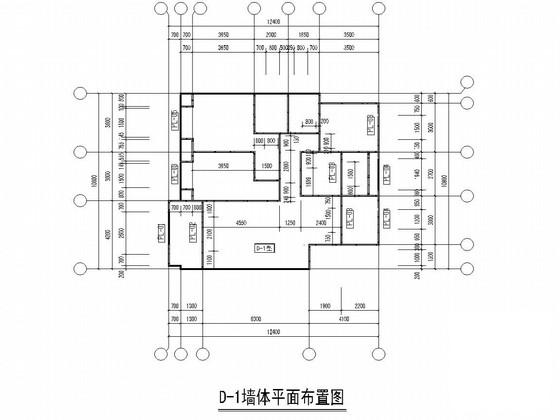

墙体平面布置图

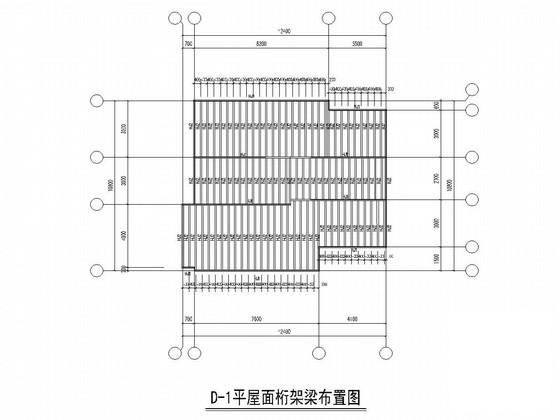

平屋面桁架梁布置图

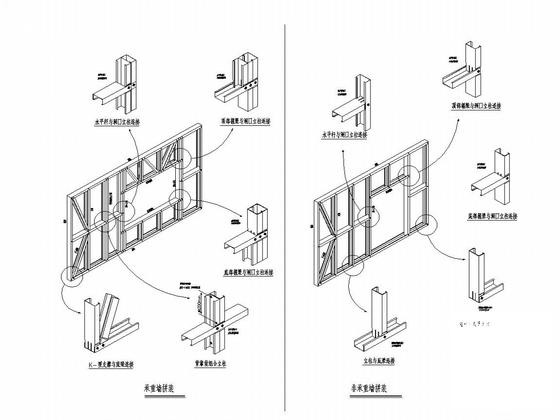

承重墙拼装

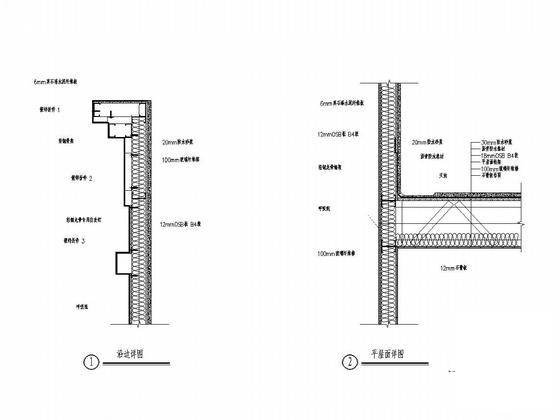

平屋面详图

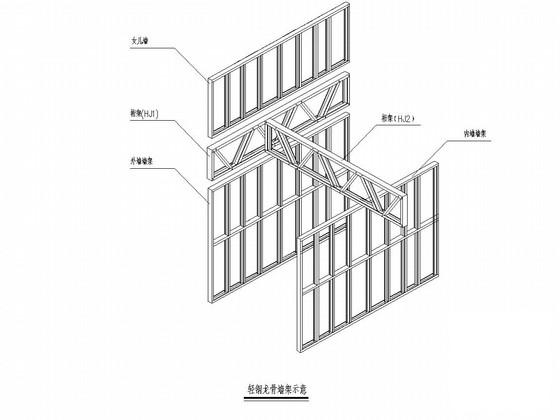

轻钢龙骨墙架示意

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
