独立基础轻钢结构别墅结构CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 参考图纸：17张

附件详情

基础平面布置及详图、平面布置图、立面布置图、框架结构立面布置图、檩条 平面布置图 、梁拼接节点施工图、柱脚节点施工图、梁柱连接节点施工图共17张图纸。

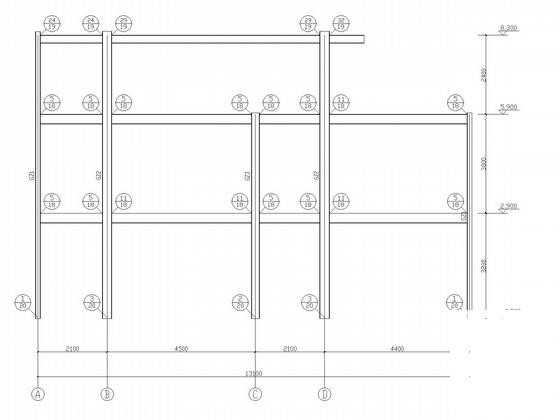

框架结构立面布置图

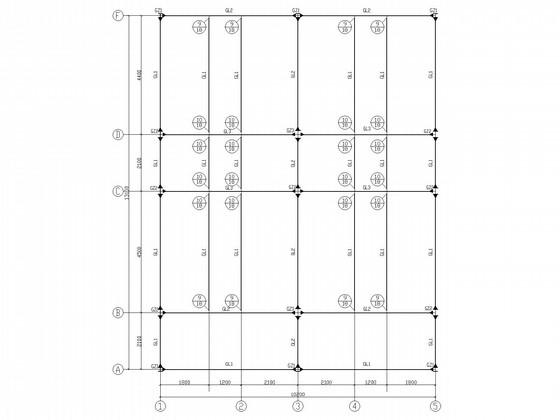

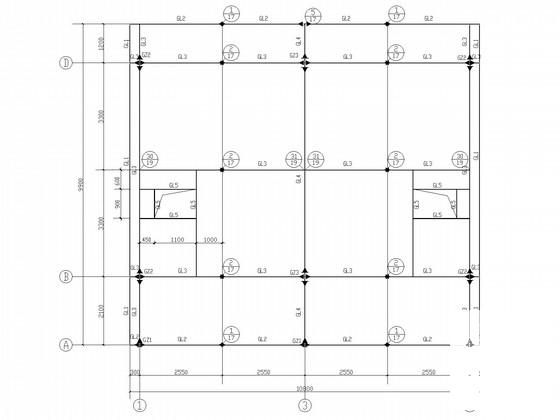

结构平面布置图

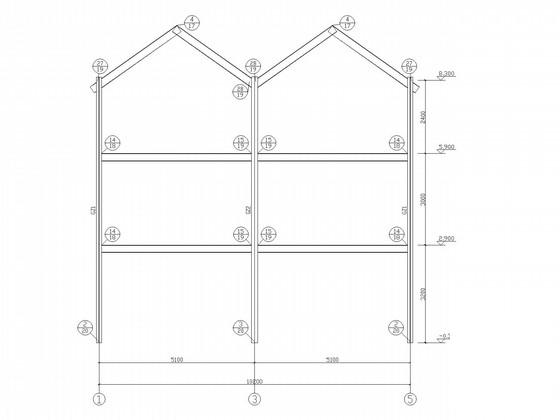

3 轴框架结构立面布置图

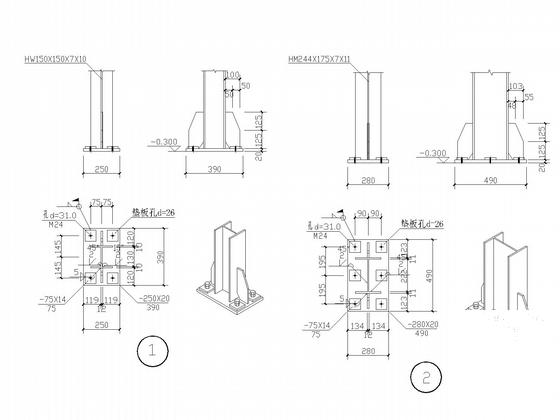

柱脚节点

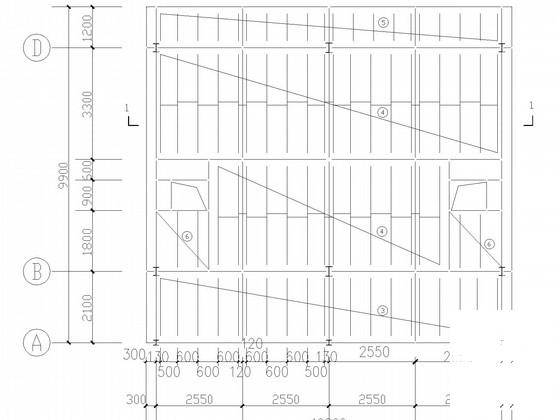

檩条平面面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
