一份3层框架结构别墅结构CAD施工图纸（异形柱E户型）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑高度：多层建筑
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,框架结构
• 基础形式：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 人防或地下车库：有,无
• 设计年代：近代

附件详情

该项目为三层的别墅住宅，无地下室。建筑主体高度为10.70m，结构型式为异形柱框架结构。框架抗震等级为三级。E户型结构施工图。
全套图纸14张，包括基础施工图、梁柱结构 平面布置图 、楼梯施工图等。

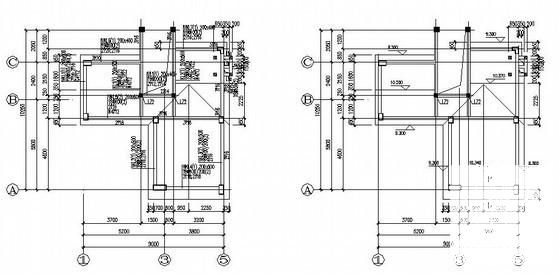

第 1 张图

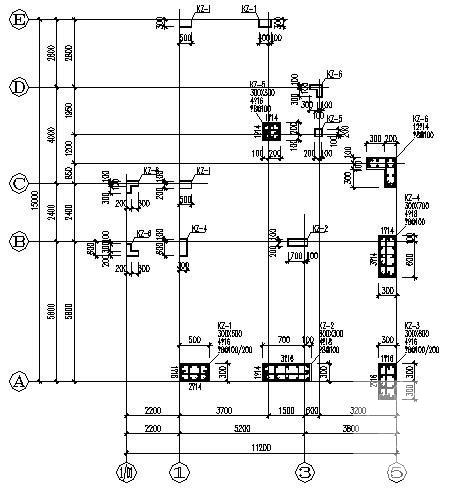

第 2 张图

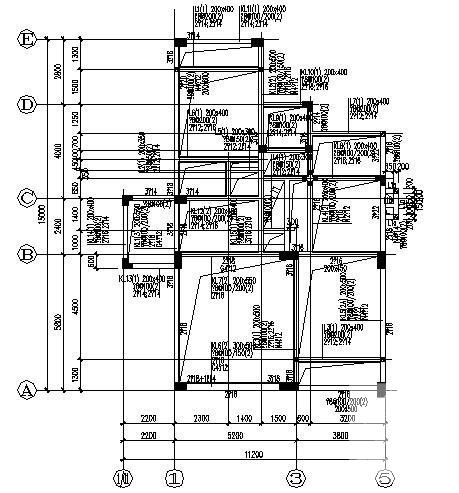

第 3 张图

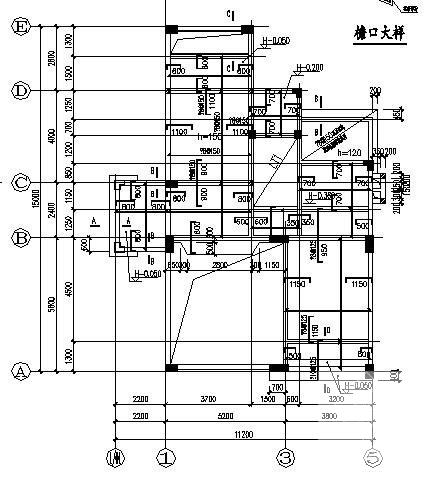

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
