3层异形柱框架结构住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 参考图纸：12张
- 设计年代：近代
附件详情
本项目为江苏某普通的住宅楼，地上三层，结构体系为异形柱框架结构，基础为独立柱基，6度设防。
该资料包含：
结构设计说明

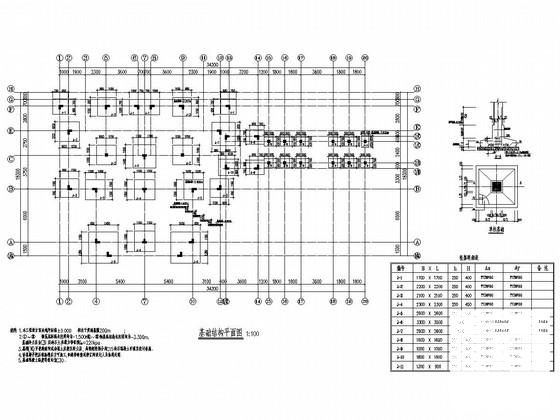

、基础结构平面图、基础详图、柱定位图、地梁配筋图、结构布置图、梁配筋图、
楼梯详图
等共12张图纸。

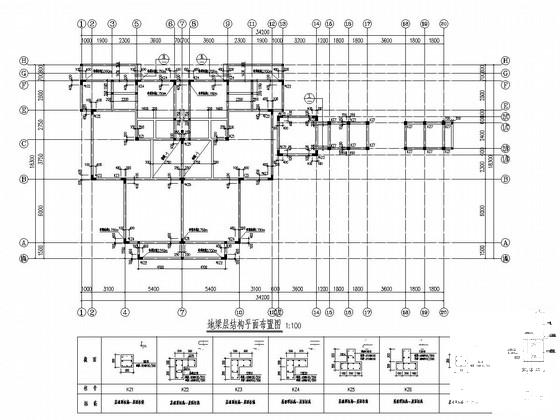

地梁层结构 平面布置图

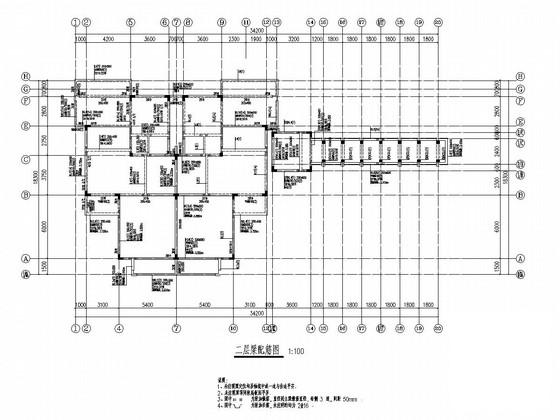

二层梁配筋图

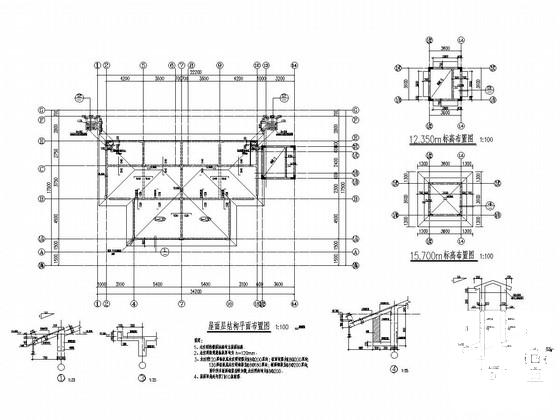

屋面层结构平面布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
异形柱框架住宅楼 - 1 -
异形柱框架住宅楼 - 2 -
异形柱框架住宅楼 - 3 -
异形柱框架住宅楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
