一份6层框架结构住宅CAD施工图纸（带阁楼）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：20张
• 设计年代：近代

附件详情

该项目是弧形六层框架结构住宅项目，带阁楼，基础为普通夯式扩底灌注桩基础，抗震设防烈度为6度。

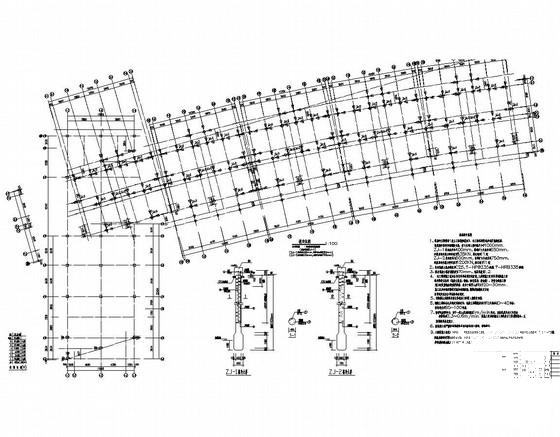

包括：结构设计总说明，桩定位图，承台 平面布置图 ，基础顶~3.000m柱定位图，3.00m~15.000m柱定位图，15.000m~18.000m柱定位图，18.000m~屋面柱定位图，柱 表，地梁配筋图，各层模板配筋图，各层梁配筋图，阁楼层模板配筋图，阁楼层梁配筋图，屋面层模板配筋图，屋面层梁配筋图，楼梯大样图，共计20张图。
工程已经完成并运行两年。


弧形的六层住宅楼钢筋混凝土等全套结构竣工图，内容详细，已完成投入使用2年

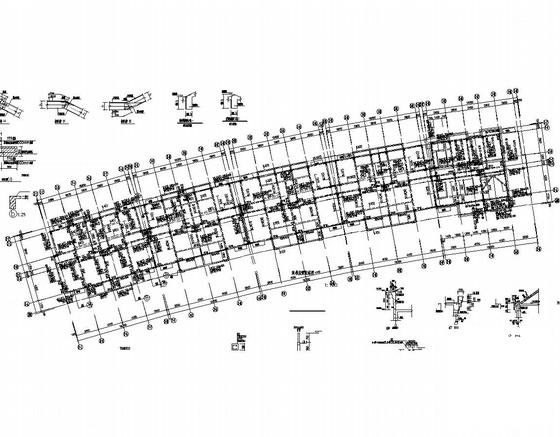

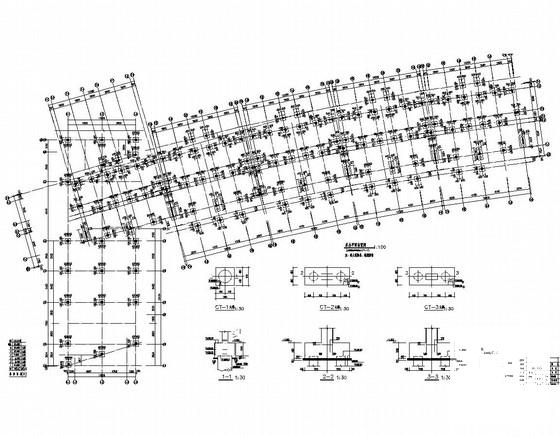

承台平面布置图

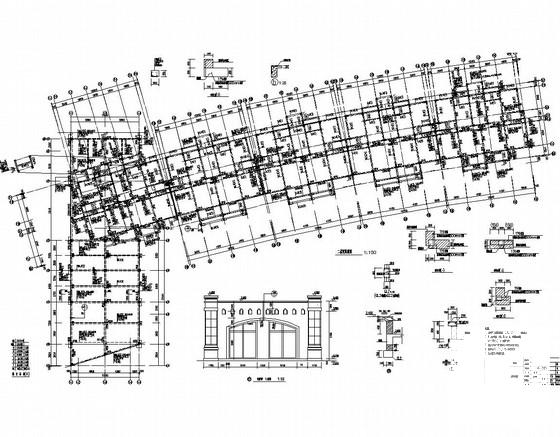

二层梁配筋图

阁楼层梁配筋图

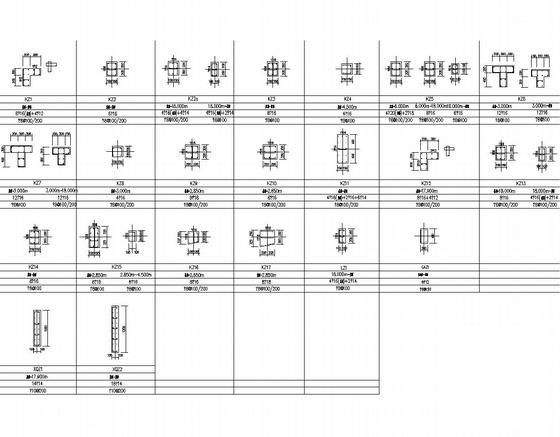

柱表

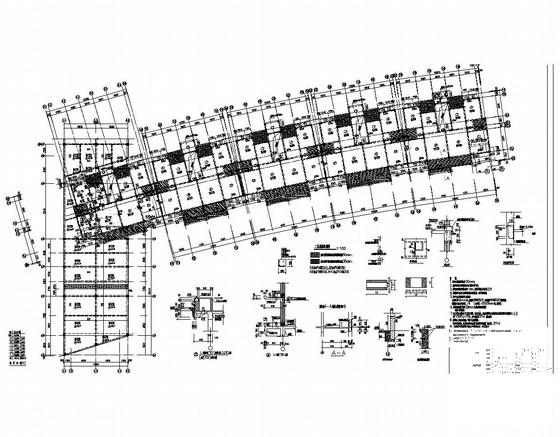

二层模板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
