四栋28层剪力墙结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:34张
  • 设计年代:近代

附件详情

该项目为江苏某小区的四栋住宅楼,地上28层,地下二层,高度为79.86米,结构类型为剪力墙结构,基础为钻孔灌注桩,7度设防。
该资料包含: 结构设计说明 、桩位图、基础结构 平面布置图 、暗柱水平筋构造示意、剪力墙、柱平法施工图、剪力墙墙柱及框架柱表、剪力墙、柱平法施工图、模板图、板配筋图、梁平法施工图、墙身大样、楼梯大样图等共34张图纸。

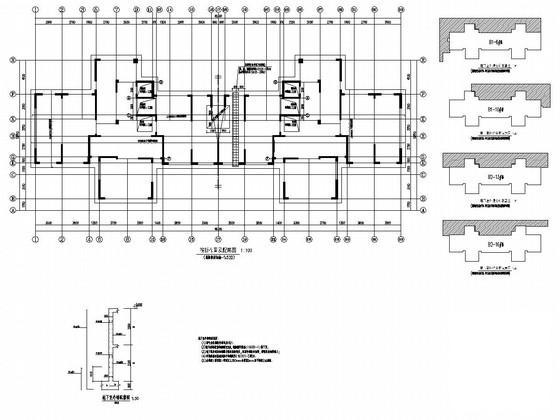

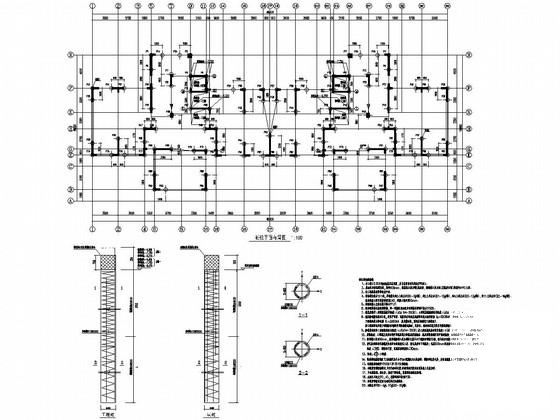

筏板布置及配筋图

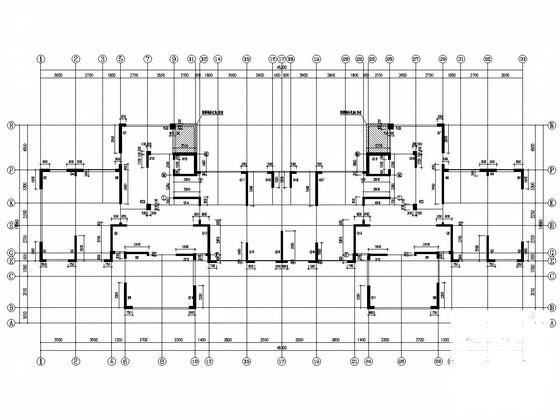

标高-0.090以下剪力墙平面布置图

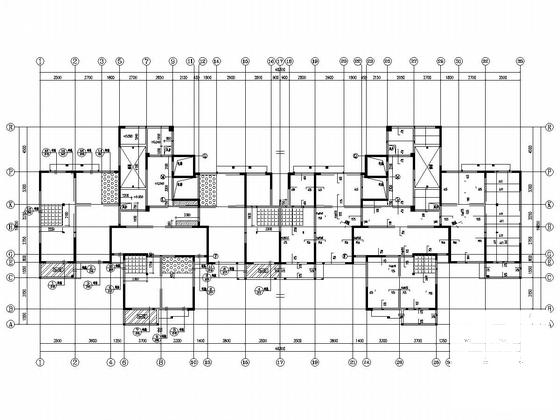

三~十一层楼面结构平面布置图/板配筋图

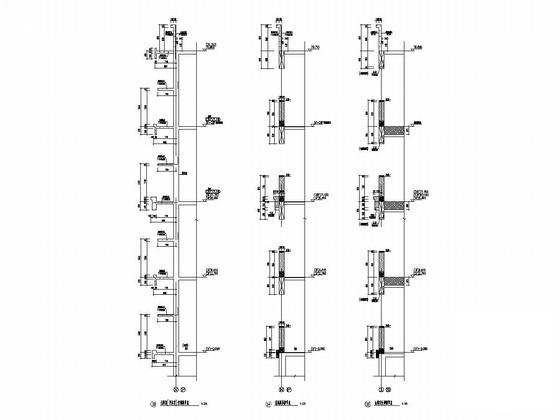

节点大样图五

二~五层楼面梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 四栋28层剪力墙结构住宅楼结构施工CAD大样图 - 1
    第 1 张图
  • 四栋28层剪力墙结构住宅楼结构施工CAD大样图 - 2
    第 2 张图
  • 四栋28层剪力墙结构住宅楼结构施工CAD大样图 - 3
    第 3 张图
  • 四栋28层剪力墙结构住宅楼结构施工CAD大样图 - 4
    第 4 张图
  • 四栋28层剪力墙结构住宅楼结构施工CAD大样图 - 5
    第 5 张图
  • 四栋28层剪力墙结构住宅楼结构施工CAD大样图 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
