四栋30层剪力墙结构高档住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30、29层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:43张
  • 设计年代:近代

附件详情

该项目为上海某高档住宅楼,由主楼、会所和纯地下室组成,主楼地上29~30层,地下二层,建筑设计结构形式为剪力墙结构,会所地上二层,地下二层,纯地下室地下二层,会所与地下室均为框架结构,地面以上用防震缝分开,主楼高度为99.8米,为A级高度高层建筑,主楼基础为筏板基础,纯地下室及会所采用柱下独立基础,7度设防。
该资料包含: 结构设计说明 、剪力墙、柱平面定位图、剪力墙边缘构件、柱详图、结构平面图、梁平法施工图、 楼梯详图 等共43张图纸。

4号楼地下一层非人防区结构平面图

3,5号楼一层结构平面图

大屋面层结构 平面布置图

大屋面层楼板配筋图

5号楼地下一层梁平法施工图

4号楼一层梁平法施工图

三层梁平法施工图

楼梯详图

3,4,5号楼二层结构平面布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

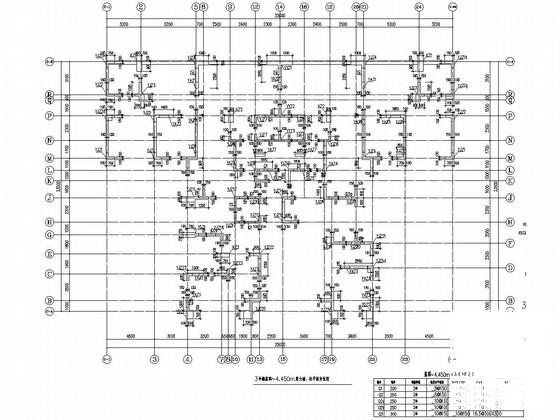

  • 高档住宅楼 - 1
    高档住宅楼 - 1

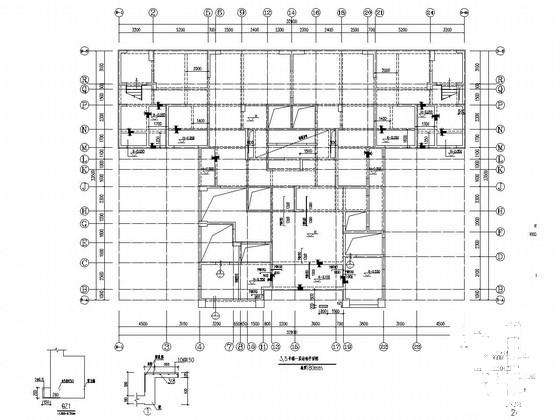

  • 高档住宅楼 - 2
    高档住宅楼 - 2

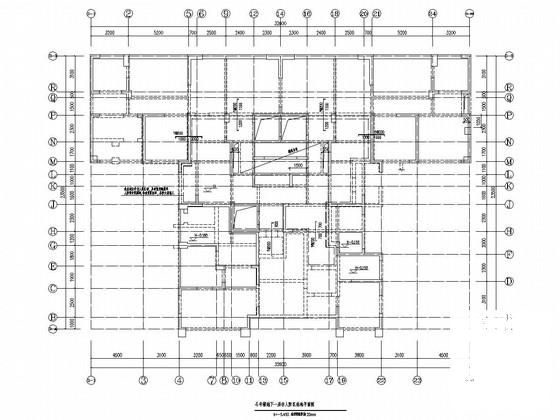

  • 高档住宅楼 - 3
    高档住宅楼 - 3

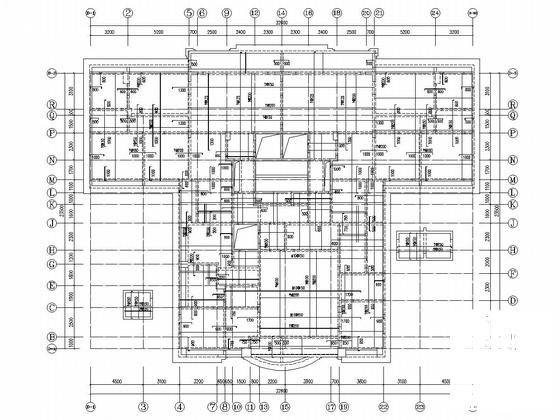

  • 高档住宅楼 - 4
    高档住宅楼 - 4

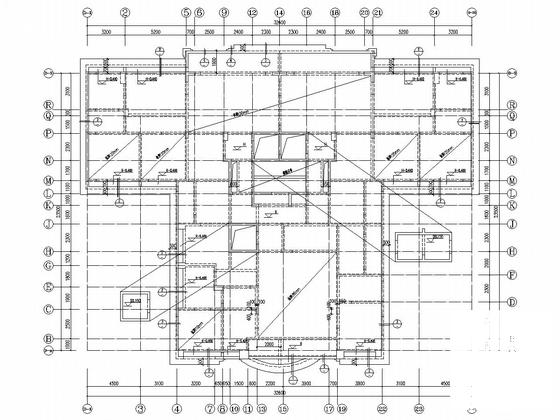

  • 高档住宅楼 - 5
    高档住宅楼 - 5
  • 高档住宅楼 - 6
    高档住宅楼 - 6
  • 高档住宅楼 - 7
    高档住宅楼 - 7
  • 高档住宅楼 - 8
    高档住宅楼 - 8
以上是部分截图,请下载附件后查看完整高清内容
