四栋框架结构门卫结构设计施工CAD图纸
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：其它基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：15张
- 设计年代：近代
- 建筑类别：办公
附件详情
该附件为江苏某四处的门卫，地上单层，建筑设计结构形式为框架结构，基础为天然地基，6度设防。
该资料包含：
结构设计说明

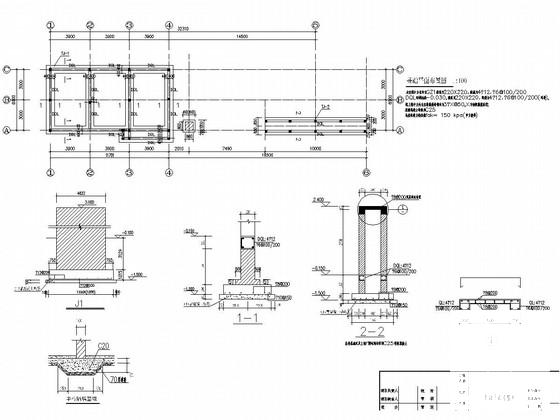

、基础
平面布置图
、梁结构图、板结构图等共15张图纸。

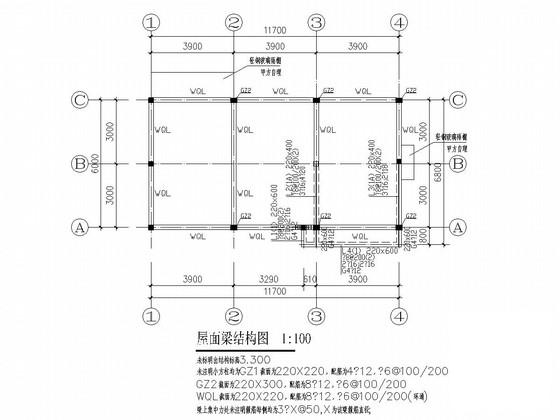

屋面梁结构图

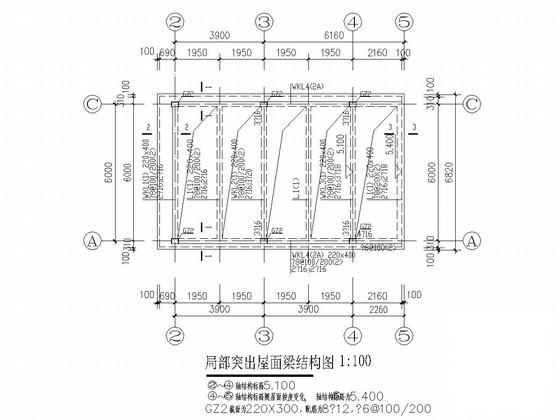

局部突出屋面梁结构图

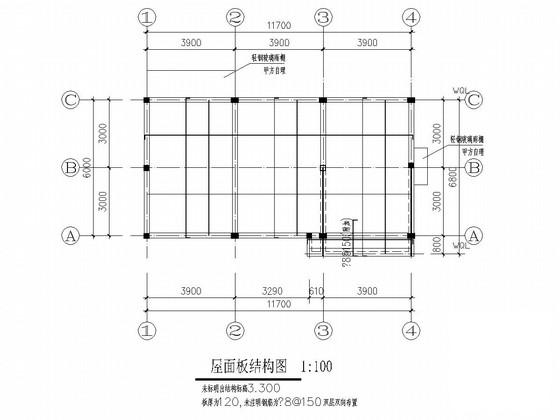

屋面板结构图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
门卫结构图纸 - 1 -
门卫结构图纸 - 2 -
门卫结构图纸 - 3 -
门卫结构图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.89 MB
- 收藏次数：0
-
文件名称：
附件-995887999555768787065.zip
