单层框架结构门卫室结构设计施工CAD图纸
- 建筑类别：办公
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 参考图纸：6张
- 设计年代：近代
附件详情
该项目为广东某门卫室，地上1层，建筑设计结构形式为框架结构，基础采用静压预制桩，7度设防。
该资料包含：
结构设计说明

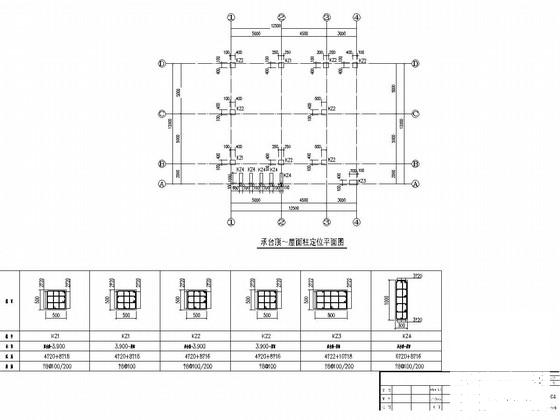

、桩基础定位平面图、柱定位平面图、梁配筋平面图、板配筋平面图、等共6张图纸。

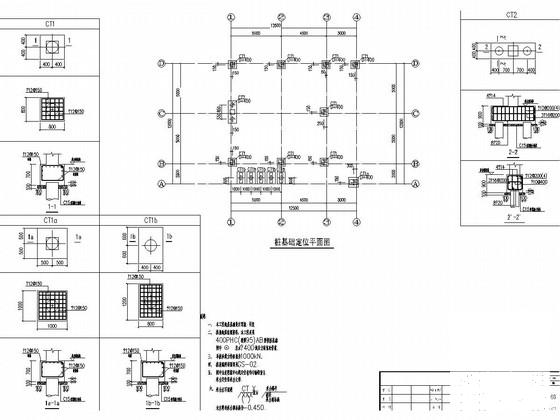

桩基础定位平面图

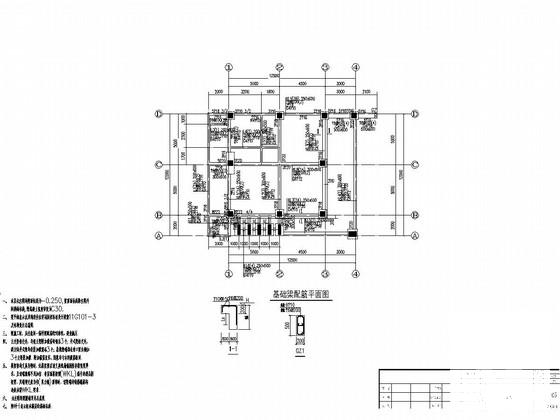

基础梁配筋平面图

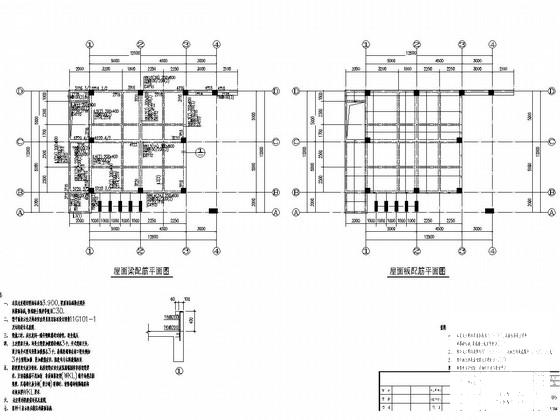

屋面板配筋平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
单层框架结构设计 - 1 -
单层框架结构设计 - 2 -
单层框架结构设计 - 3 -
单层框架结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.63 MB
- 收藏次数：0
-
文件名称：
附件-995888559856658889858.rar
