单层现浇框架结构消防控制及门卫室结构施工CAD大样图

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:5张
  • 设计年代:近代

附件详情

该项目为1层消防控制、门卫室,建筑设计结构形式为现浇框架结构。本地区地震基本烈度为6度,设计基本地震加速度值0.05g,设计地震分组为第一组,建筑抗震设防类别为丙类。地基基础为甲级,建筑桩基设计等级为甲级。
该资料包含:结构设计总说明,基础平面布置及大样图,柱平面布置及大样图,屋面层梁配筋图,屋面层板配筋图等5张图。

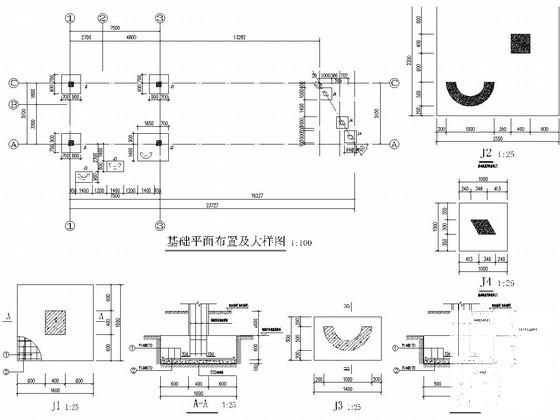

基础平面布置及大样图

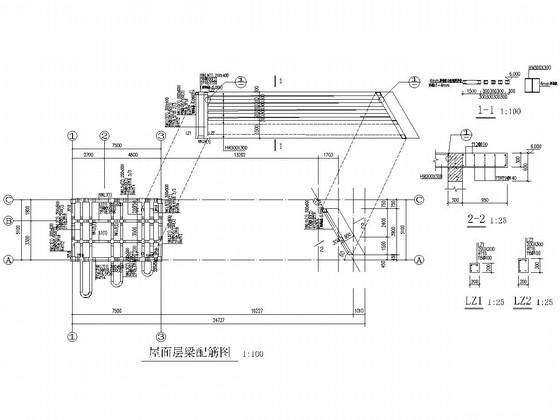

屋面层梁配筋图

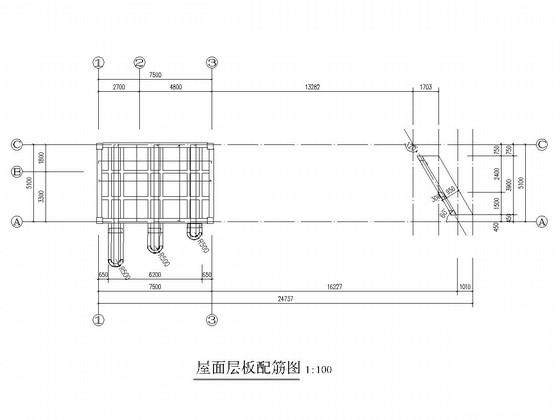

屋面层板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 单层框架结构 - 1
    单层框架结构 - 1
  • 单层框架结构 - 2
    单层框架结构 - 2
  • 单层框架结构 - 3
    单层框架结构 - 3
  • 单层框架结构 - 4
    单层框架结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
