单层砖混结构门卫室全套施工CAD大样图2016

搜索更多资源
  • 建筑类别：其他
  • 建筑高度类型：单层建筑
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：砌体结构
  • 基础形式 ：条形基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
  • 风压：0.35kN/平方米
  • 雪压：0.55kN/平方米
  • 参考图纸：6张
  • 设计年代：近代
该附件是 单层砖混结构门卫室全套施工图2016 ，出图时间是。
建筑概述：建筑总高3.60m。包含图纸种类3种：结构、建筑、电气。

附件内含：结构设计总说明、基础平面布置图、屋面平面布置图、屋面女儿墙造型大样、结构剖面图、建筑设计总说明、材料做法表、门窗详图、建筑平面图、建筑立面图、建筑剖面图、墙身大样图、电气设计说明、配电系统图、配电平面图、照明平面图、弱电平面图等，cad格式，共计图纸6张。

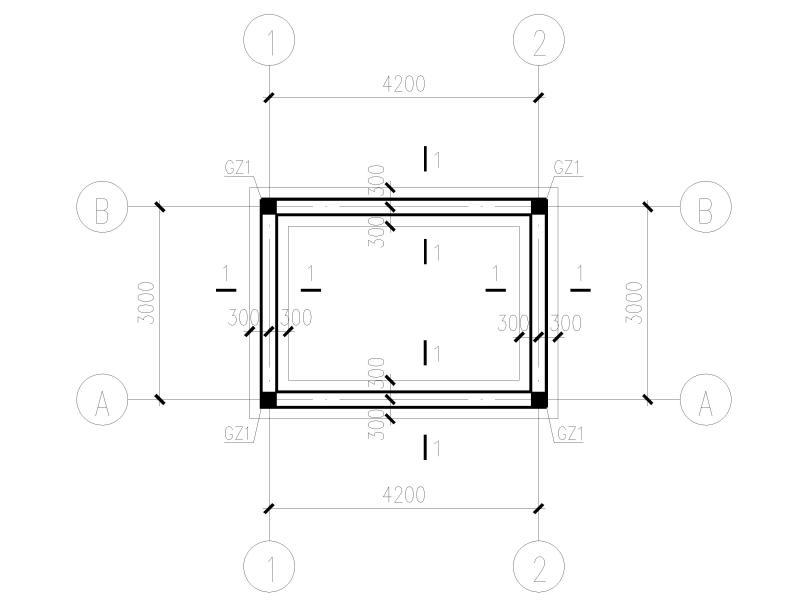

基础平面布置图

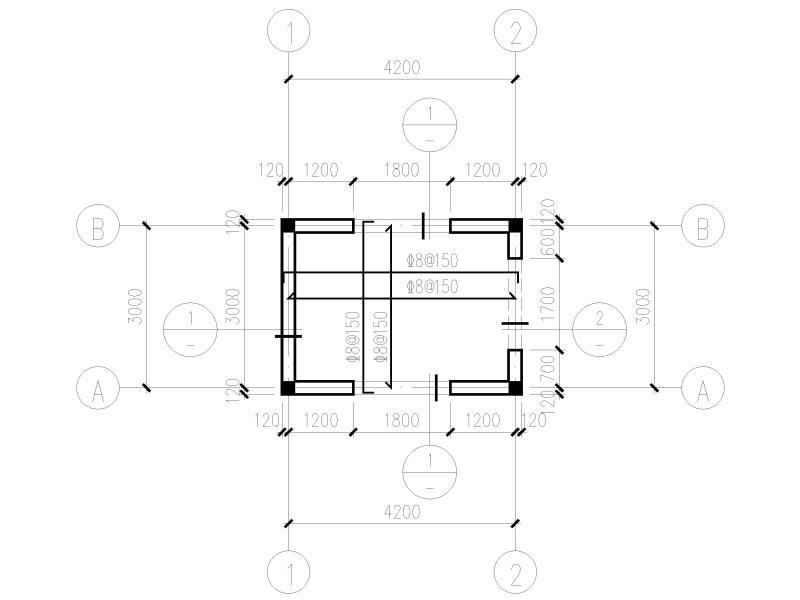

屋面平面布置图

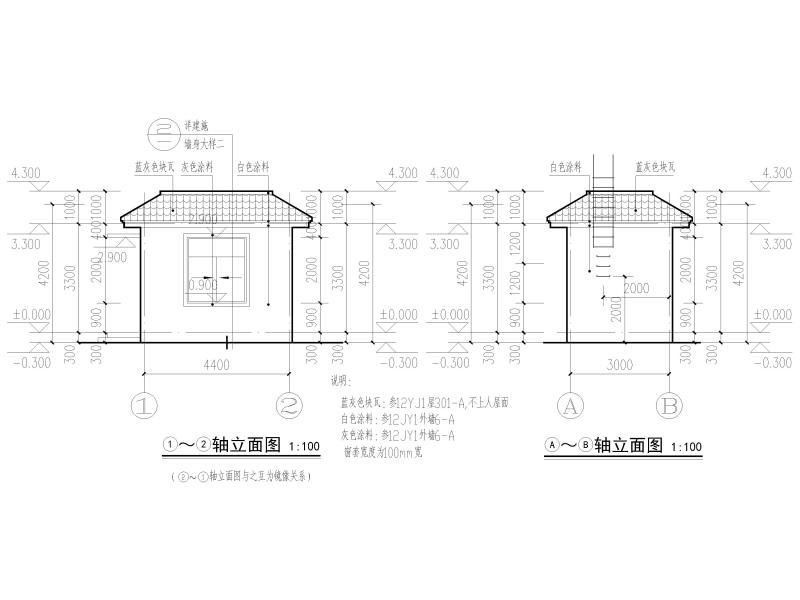

建筑立面图

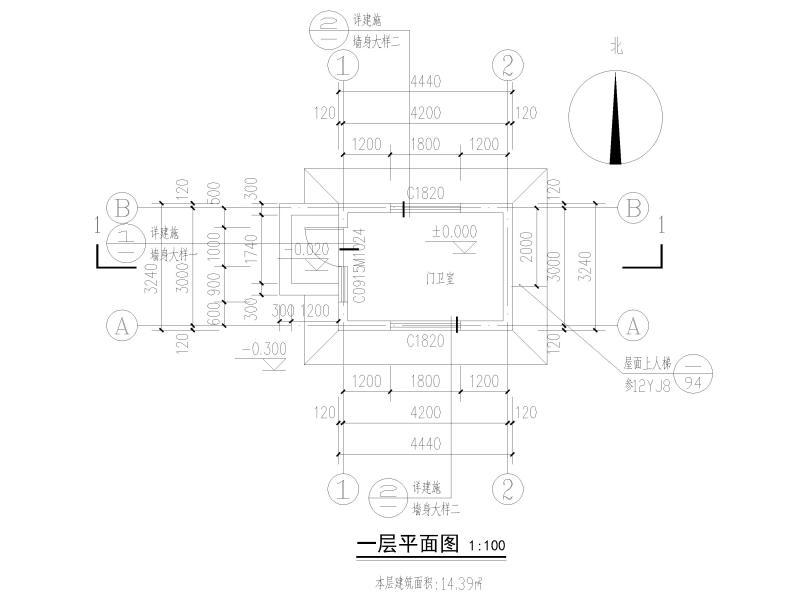

建筑平面图

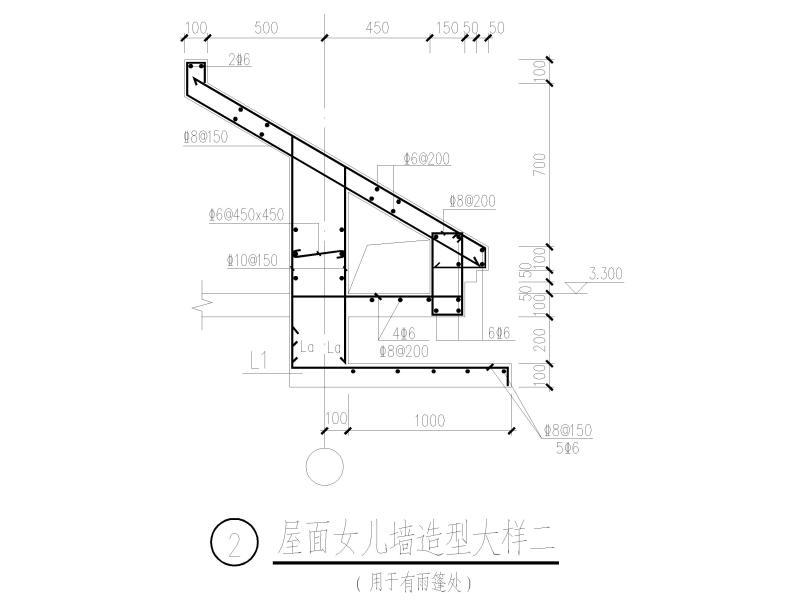

屋面女儿墙造型大样
墙身大样图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 单层砖混结构施工 - 1
    单层砖混结构施工 - 1
  • 单层砖混结构施工 - 2
    单层砖混结构施工 - 2
  • 单层砖混结构施工 - 3
    单层砖混结构施工 - 3
  • 单层砖混结构施工 - 4
    单层砖混结构施工 - 4
  • 单层砖混结构施工 - 5
    单层砖混结构施工 - 5
  • 单层砖混结构施工 - 6
    单层砖混结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
