4层砖混结构倒班宿舍结施CAD施工大样图2016

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：砌体结构
  • 基础形式 ：条形基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
  • 风压：0.35kN/平方米
  • 雪压：0.50kN/平方米
  • 参考图纸：9张
  • 设计年代：近代
该附件是 4层砖混结构倒班宿舍结施图纸 ，出图时间是。

附件内含：结构设计总说明、宿舍基础平面布置图、各层结构平面图、楼梯施工图、节点大样图等，cad格式，共计图纸9张。

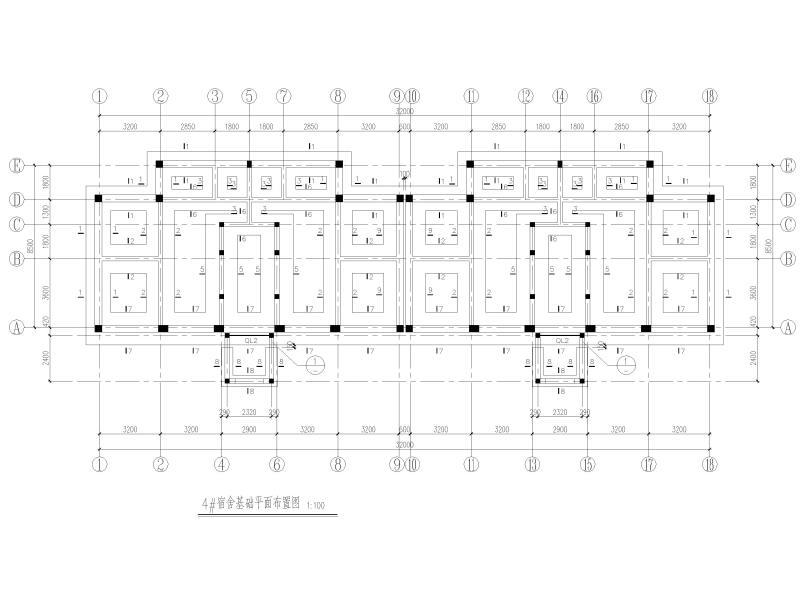

宿舍基础平面布置图

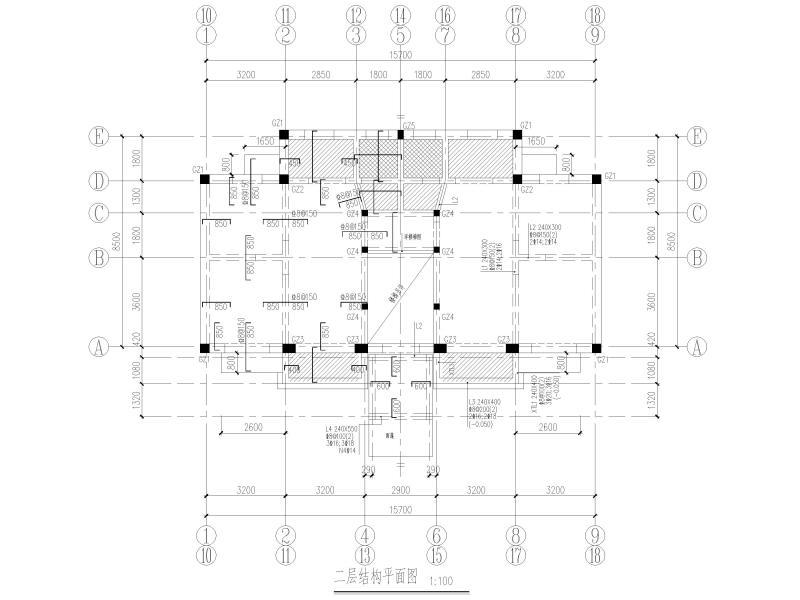

结构平面图

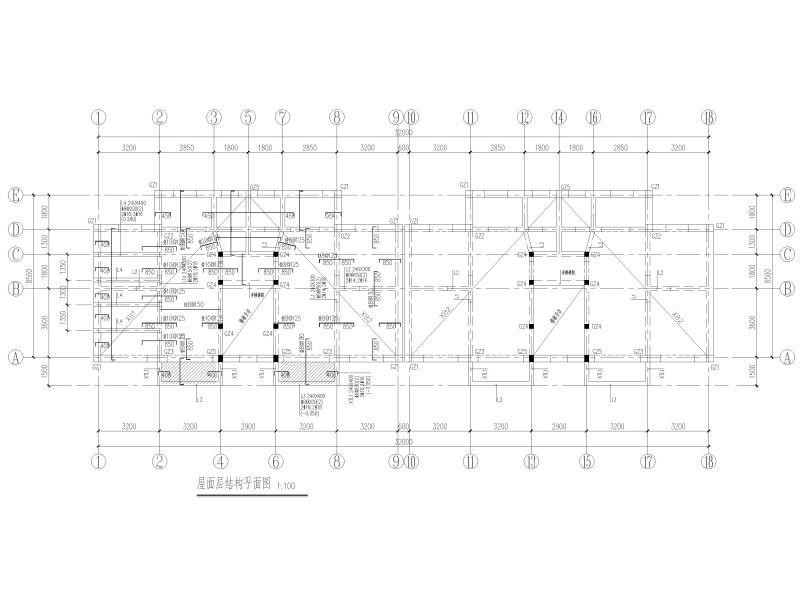

结构平面_2图

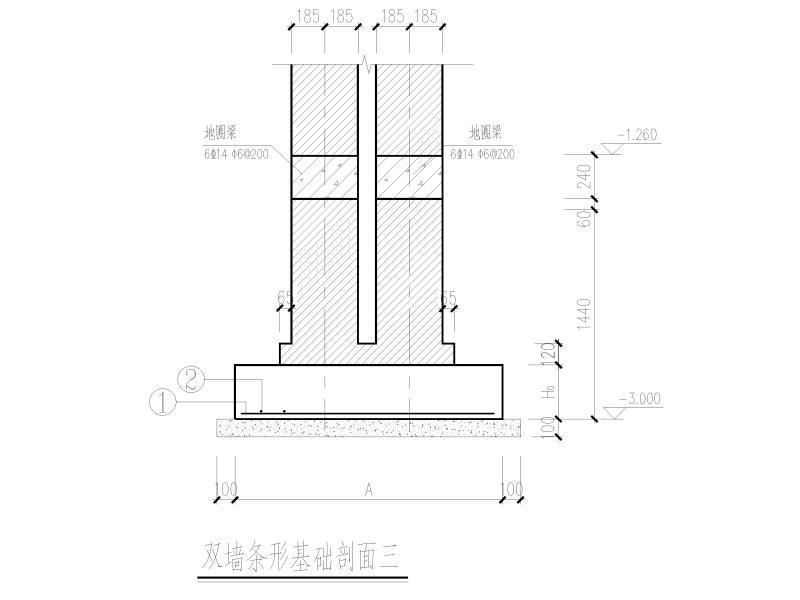

双墙条形基础剖面三

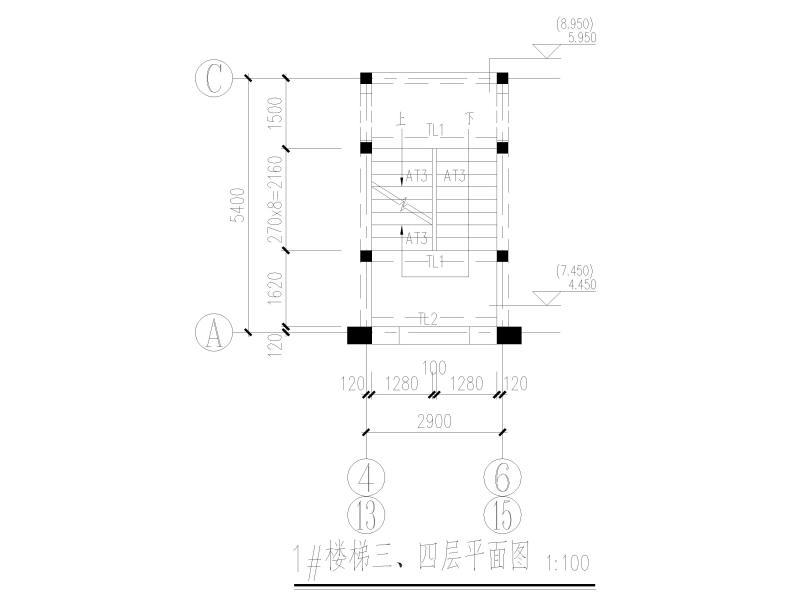

楼梯结构平面图
阳台线条大样

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 砖混结构施工 - 1
    砖混结构施工 - 1
  • 砖混结构施工 - 2
    砖混结构施工 - 2
  • 砖混结构施工 - 3
    砖混结构施工 - 3
  • 砖混结构施工 - 4
    砖混结构施工 - 4
  • 砖混结构施工 - 5
    砖混结构施工 - 5
  • 砖混结构施工 - 6
    砖混结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
