一份7层砖混、底部框架结构住宅楼结施（建施）(柱平法施工图)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构, 钢筋混凝土结构
• 钢筋混凝土结构：底框
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：抗震不设防
• 风压：0.30kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：112张
• 设计年代：近代

附件详情

该项目是七层砖混和底部框架结构住宅楼项目，共5种户型，基础设计安全等级为丙级；场地类别为Ⅱ类 。该项目采用天然地基基础，建筑为非抗震区，抗震设防烈度低于6度。
包括：结构设计总说明，基础 平面布置图 ，条基大样，梁结构平面图，板结构平面图，隔热层梁结构平面图，隔热层板结构平面图，柱平法施工图，Y向梁结构平面图，加密箍吊筋布置平面图， 楼梯详图 ，节点详图等共计112张图。
3月。

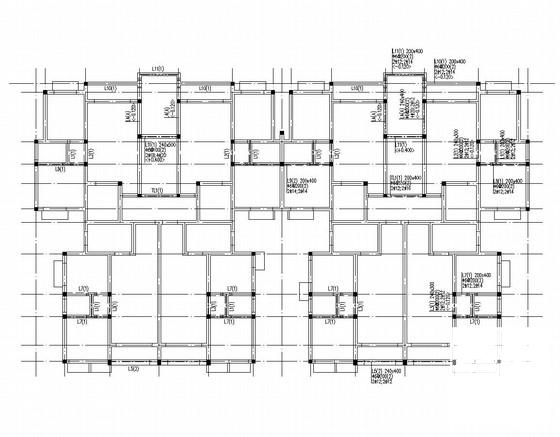

二层梁结构平面图

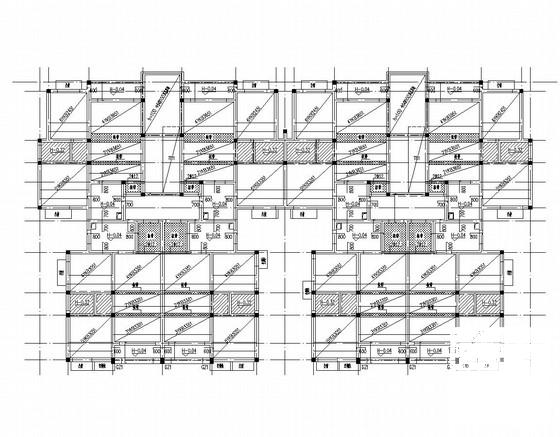

二层板结构平面图

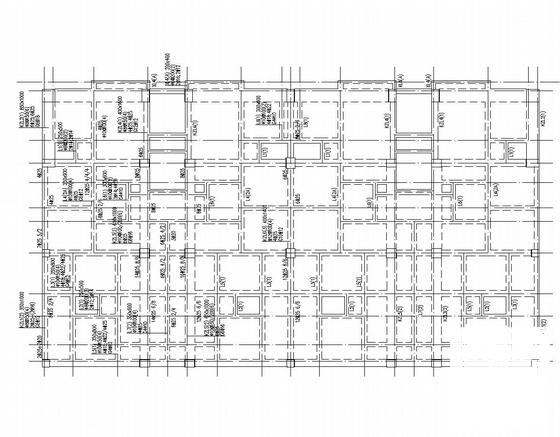

Y向梁结构平面图

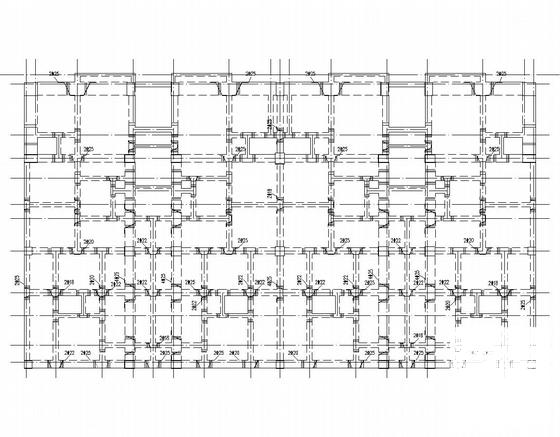

加密箍吊筋布置平面图

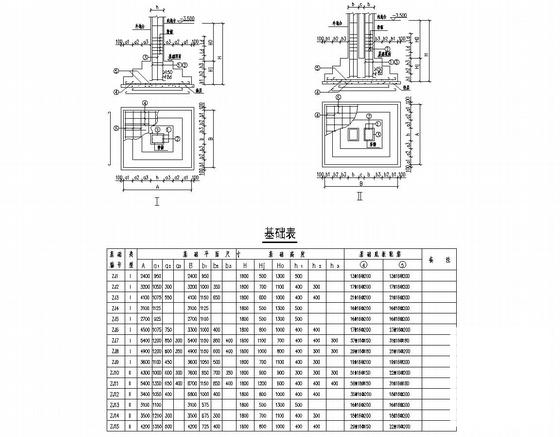

基础表

立面图

节点详图

屋面层结构平面图

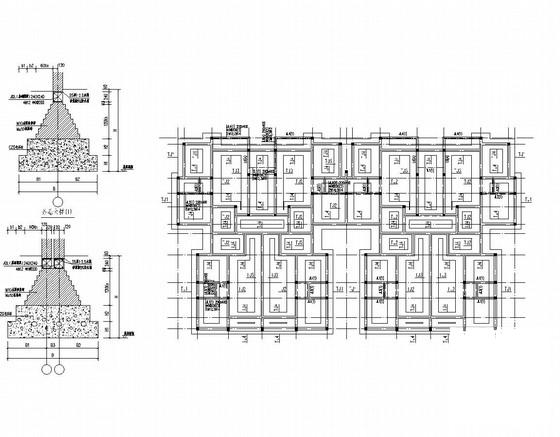

基础详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
