一份6层框架结构住宅楼结构CAD施工图纸（建施）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 参考图纸：16张
• 设计年代：近代

附件详情

该项目是西南某小区A幢住宅楼，六层框架结构，抗震设防烈度为6度，采用热工挖孔桩基础，基础设计等级是丙级。
包括：结构设计总说明，基础施工图，柱施工图，梁、板配筋图，大样配筋图， 楼梯详图 ，建筑设计说明，平面、立面、剖面图等共计16张图

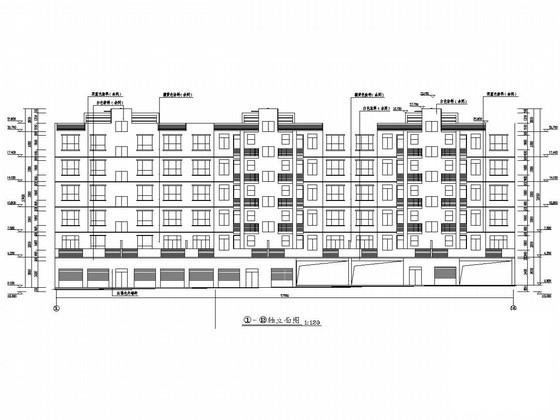

立面图

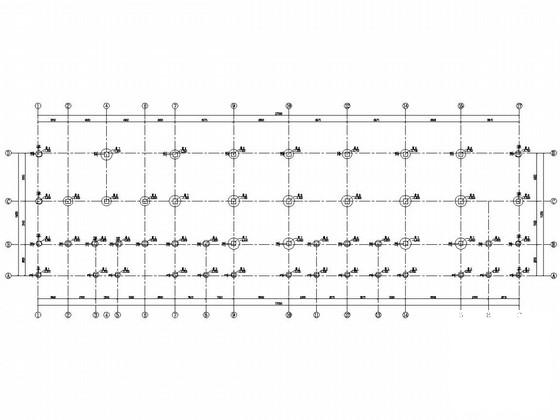

基础布置图

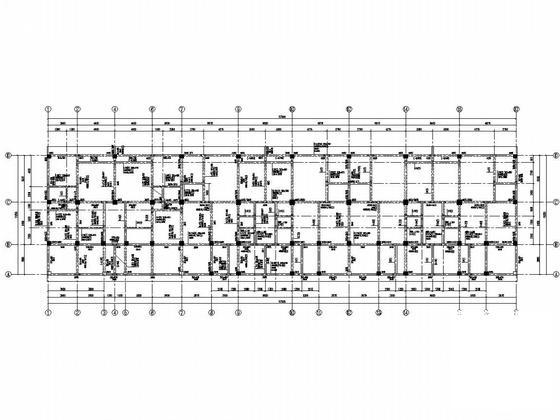

梁配筋图

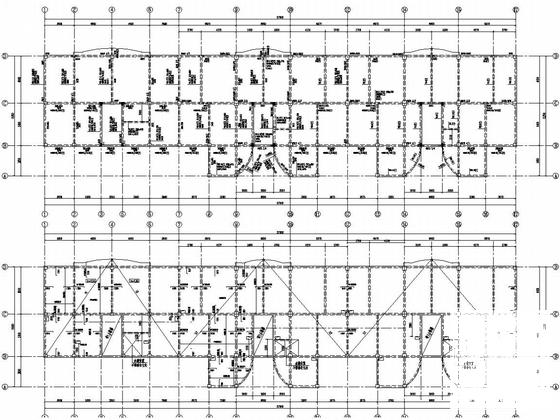

屋面梁板配筋

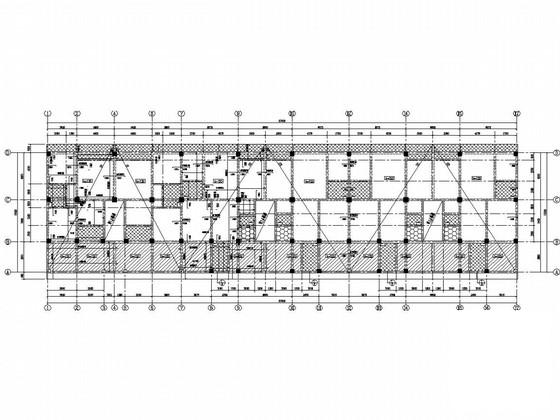

二层板配筋

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
