9层局部10层框架结构住宅楼结构CAD施工图纸（建施）(dwg)(8度抗震)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：9层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 参考图纸：19张
• 设计年代：近代

附件详情

该项目为九层局部十层框架结构住宅楼项目，采用桩基础，抗震设防烈度为8度，场地类别为II类，该资料包含：结构设计总说明，建筑设计总说明，桩基础 平面布置图 ，柱平面位置图，顶梁结构平面图，十层顶板配筋图，楼梯结构施工图，底层平面图，剖面图，二层平面图， 楼梯详图 等共计19张图纸。
编制于2002年05月。

一层顶梁结构平面图

三~五层顶梁结构平面图

楼梯详图

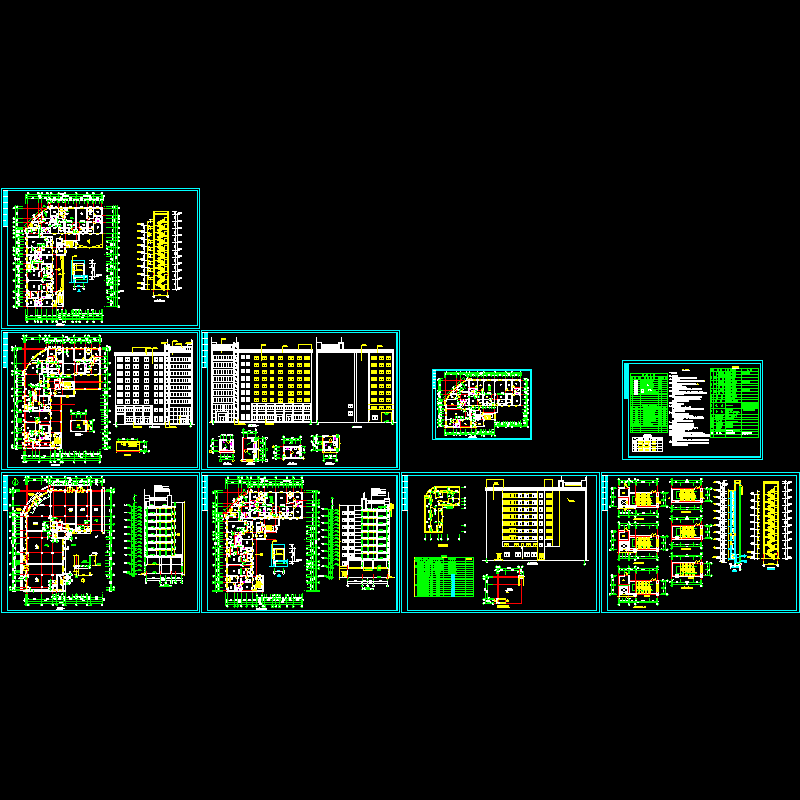

建筑.dwg

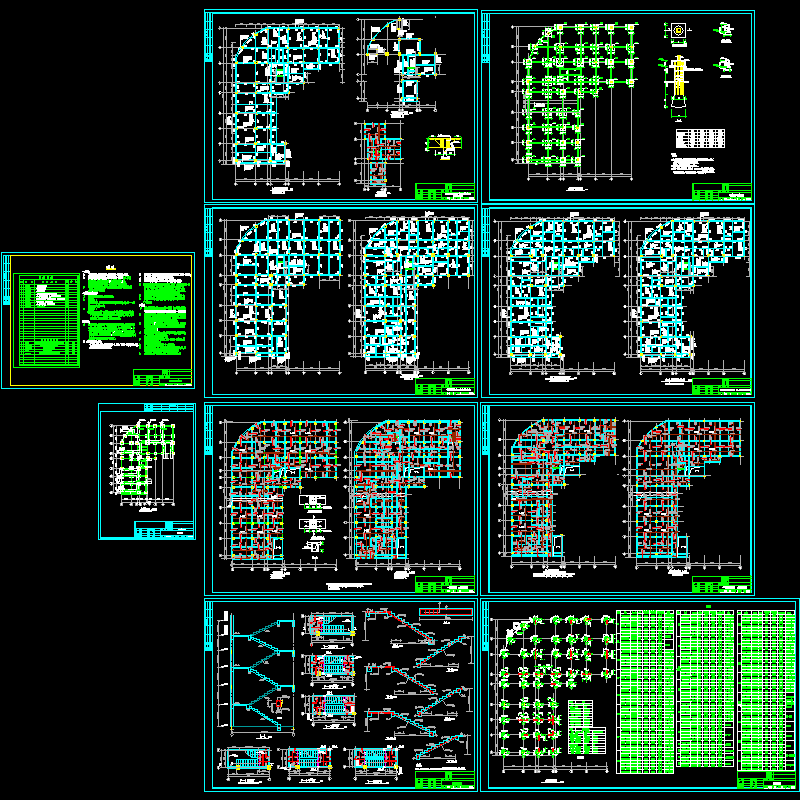

结构.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
