一份无梁楼盖蓄水池、值班房框架结构CAD施工图纸(建施)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 参考图纸：7张

附件详情

结构设计总说明、值班房板钢筋图、值班房梁钢筋图、水池基础底板钢筋图、墙柱轴线定位图、水池面板钢筋图共7张图纸。

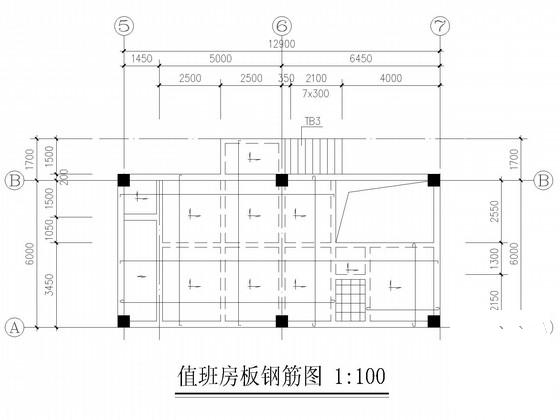

值班房板钢筋图

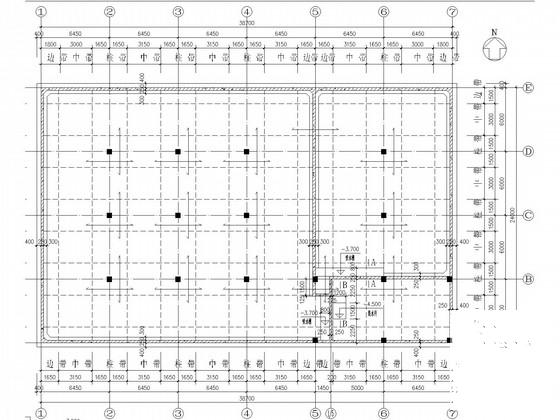

水池基础底板钢筋图

柱帽节点

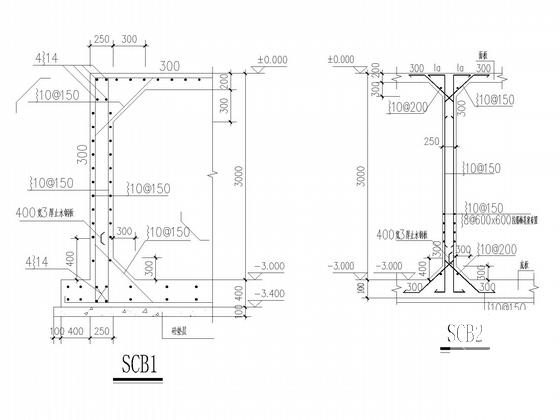

无梁楼盖池壁配筋

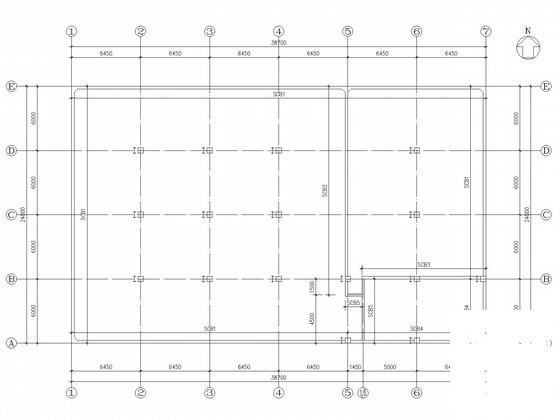

墙柱轴线定位图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
