16层公共停车场建施_CAD

搜索更多资源
  • 交通建筑：停车楼（库）
  • 建筑高度类型：高层建筑
  • 外立面材料：幕墙
  • 幕墙面板材料：玻璃幕墙
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架剪力墙
  • 图纸设计深度：施工图
  • 项目所在地：贵州
  • 图纸设计风格：现代风格
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 建筑设计面积：32697.677平方米
  • 建筑地上层数：16层
  • 建筑地下层数：2层
该附件为16层高层框剪结构智慧停车库楼 建筑施工图 2020。
该项目是由地下1层停车库、地上3层配套服务用房、2层自走车库，11层智能停车库等组成。
停车外形尺寸 5300 x 1950 x 1550/ 2050mm ，库型为平面移动.
建筑规模，负二层设备用房为一个防火防区，地下车库停车形式为平面移动；负一层功能为配套用房和配套服务用房，一~三层为配套服务用房。
以下是部分资料展示：

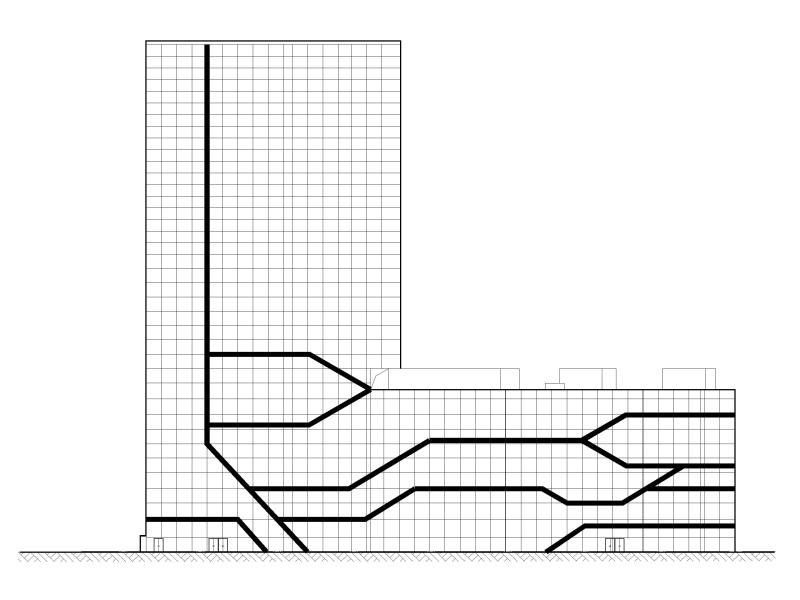

16层高层框剪结构智慧停车库楼 建筑施工图 立面图1

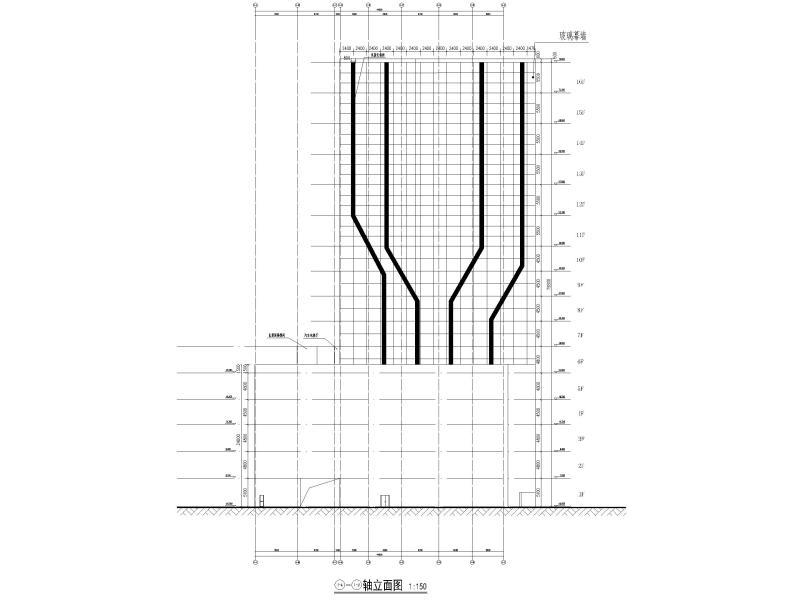

16层高层框剪结构智慧停车库楼 建筑施工图 立面图2

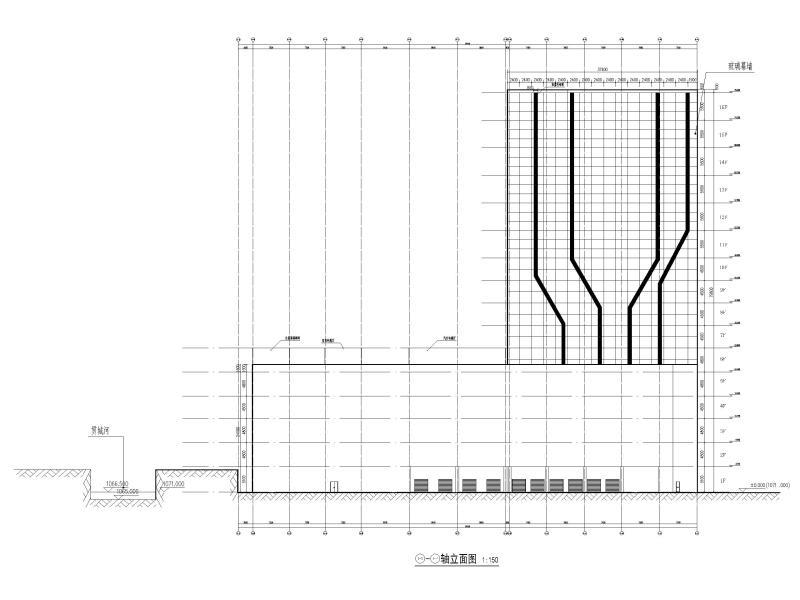

16层高层框剪结构智慧停车库楼建筑施工图 立面图3

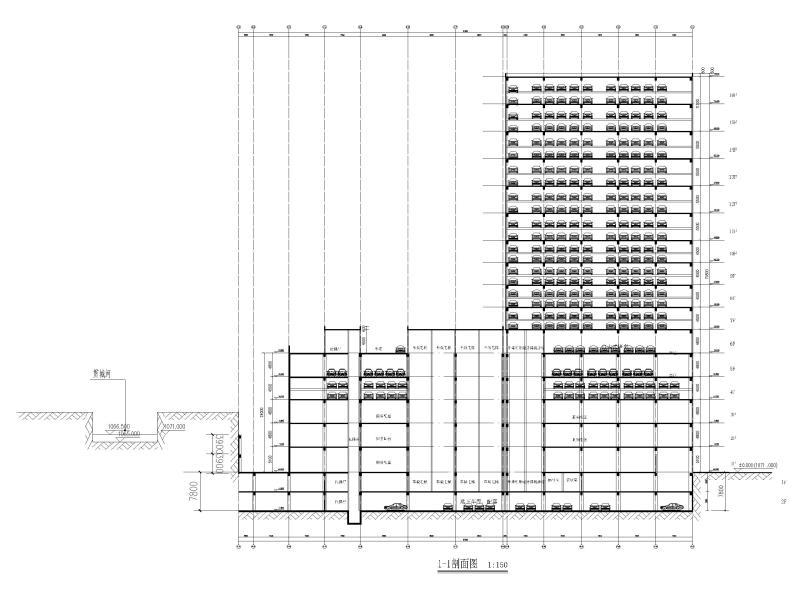

16层高层框剪结构智慧停车库楼建筑施工图 1-1剖面图

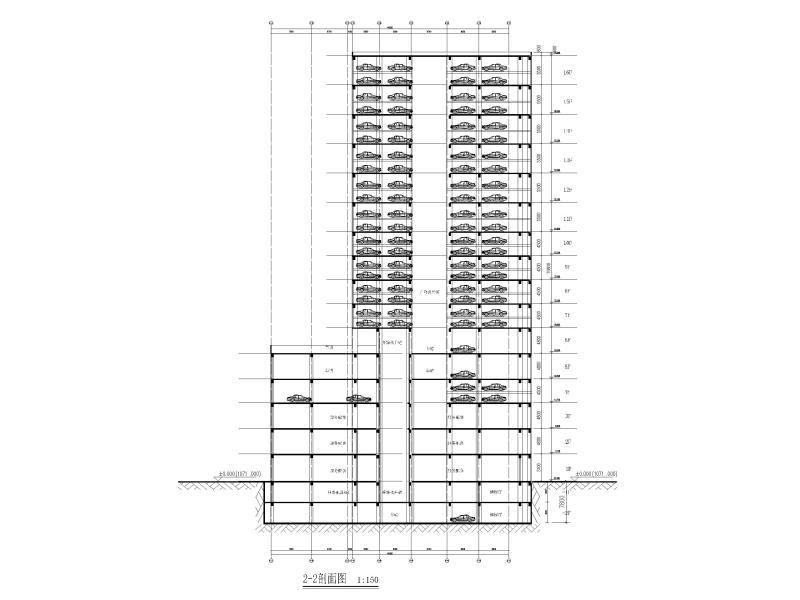

16层高层框剪结构智慧停车库楼建筑施工图 2-2剖面图
16层高层框剪结构智慧停车库楼建筑施工图 负二层平面图
16层高层框剪结构智慧停车库楼建筑施工图 二层平面图
16层高层框剪结构智慧停车库楼建筑施工图 四层平面图
16层高层框剪结构智慧停车库楼建筑施工图 楼梯大样图
16层高层框剪结构智慧停车库楼建筑施工图 总图
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
  • 公共停车场 - 1
    公共停车场 - 1
  • 公共停车场 - 2
    公共停车场 - 2
  • 公共停车场 - 3
    公共停车场 - 3
  • 公共停车场 - 4
    公共停车场 - 4
  • 公共停车场 - 5
    公共停车场 - 5
  • 公共停车场 - 6
    公共停车场 - 6
  • 公共停车场 - 7
    公共停车场 - 7
  • 公共停车场 - 8
    公共停车场 - 8
  • 公共停车场 - 9
    公共停车场 - 9
  • 公共停车场 - 10
    公共停车场 - 10
以上是部分截图，请下载附件后查看完整高清内容
