[CAD]公共智慧停车场施工图纸资料

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

鉴湖路停车场图纸问题：

1.马镫筋尺寸不详。设计回复：按北门停车场做法。

2.建筑设计总说明第七部分屋面为不保温屋面，但在建筑施工图设计说明（三）第五部分表中为屋面保温及外墙内保温。该项目为地下停车场，是否有保温？如有保温，哪些部分有保温？设计回复：超市和管理用房的四周墙体和顶板做保温。

3.结施中楼梯大TZ1大样、TZ2大样、PTL大样的尺寸是错误？设计回复：尺寸为200*400

4.吊顶高度不详。设计回复：只有停车配套及管理用房做吊顶，高度为梁下300处。

5.屋面砼是否为防水砼，防水等级为多少？设计回复：地下室顶板为自防水砼，防水等级P8

6.屋面做法范围不详。设计回复：板上绿化面积1006平米,其余为顶板

7.外墙是否为真石漆墙面？设计回复：是

......

负一层平面

屋顶平面图

一层平面图

楼梯设计详图

鉴湖路20170103 -提清单.dwg

鉴湖路基础 - 提清单.dwg

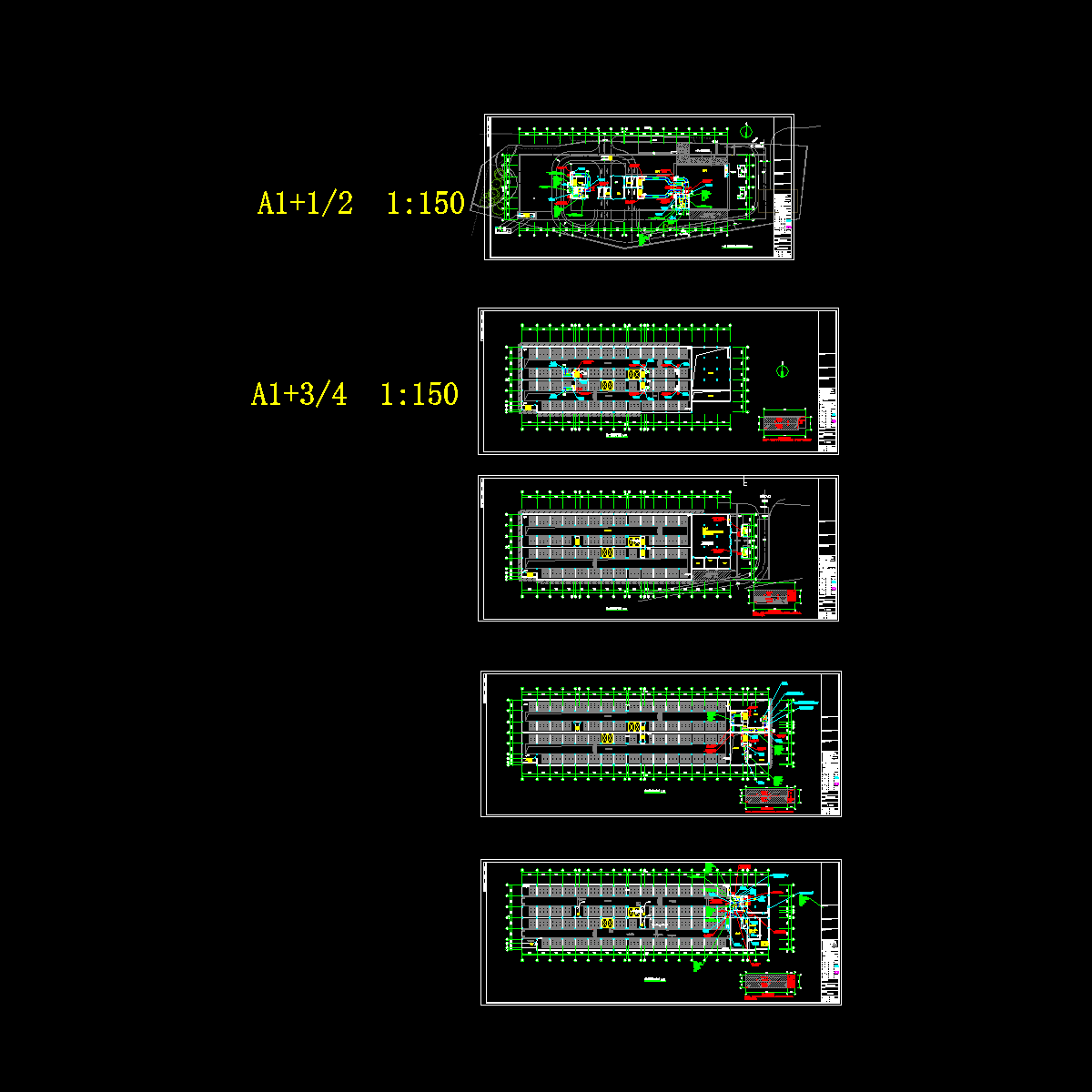

鉴湖路建筑2017.1.6.dwg

鉴湖路暖通提造价_t3.dwg

鉴湖路电气提概算(修改).dwg

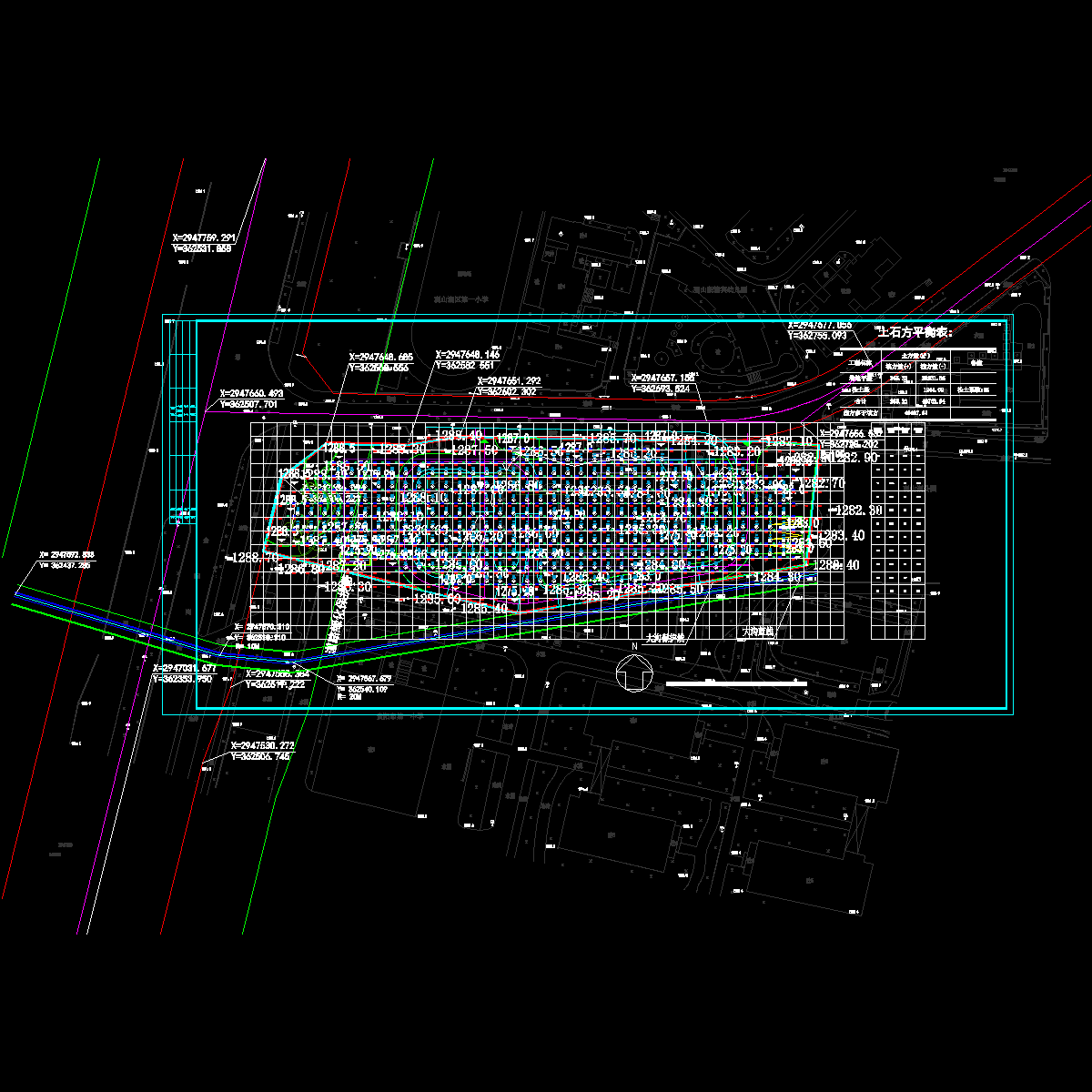

鉴湖路土石方图2016.12.29（2017-1-11收）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
