一份地上3层钢框架结构车间厂房结构CAD施工图纸（建施）(建筑设计说明)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：其他结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：24张
• 设计年代：近代

附件详情

该附件为河南某工业园车间，地上三层，一层5米，二层、三层为3.3米，建筑高度为12.05米，建筑设计结构形式为钢框架结构，基础为独立基础，6度设防。

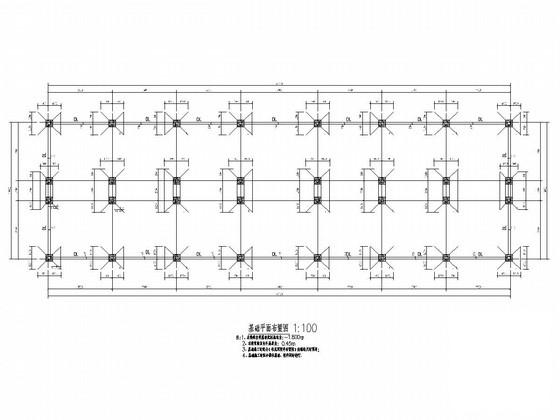

该资料包含： 结构设计说明 、基础大样、基础平面布置图、锚栓平面布置图、结构平面布置图、梁柱连接大样图、板 平面布置图 、 楼梯详图 、建筑设计说明、平面图、立面图、剖面图等共24张图纸。

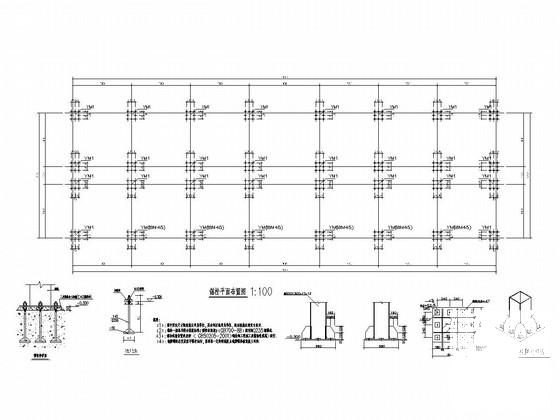

锚栓平面布置图

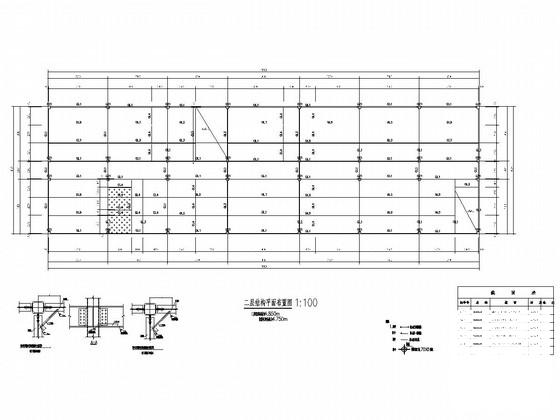

二层结构平面布置图

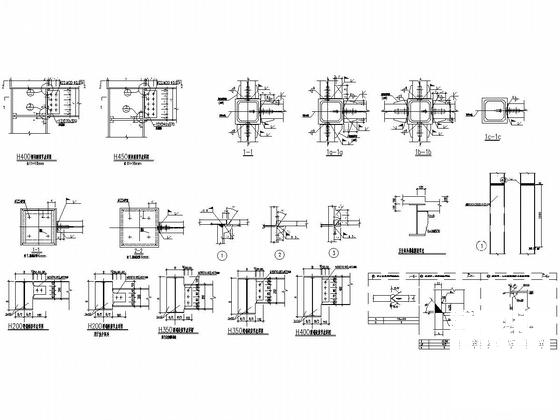

梁柱连接大样图

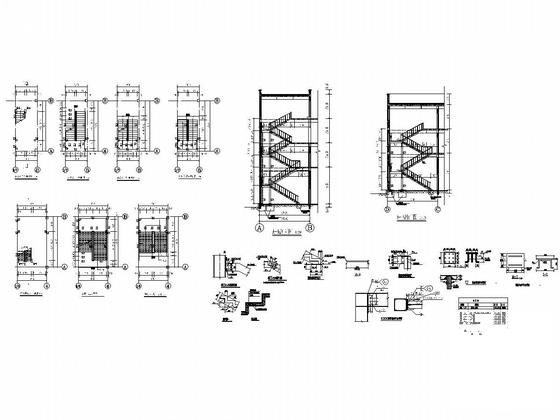

楼梯详图

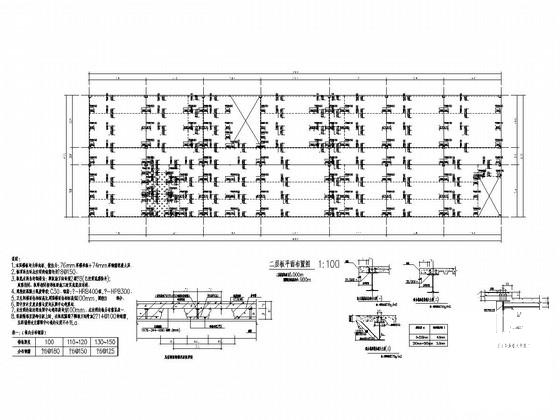

二层板平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
