一份料仓及搅拌楼框架结构CAD施工图纸(建施)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 参考图纸：11张

附件详情

结构设计总说明、料仓基础平面布置图、料仓漏斗底板平面布置图、料仓漏斗顶板平面图、料仓柱平面布置图、梁 平面布置图 、搅拌楼结构平面图共11张图纸。

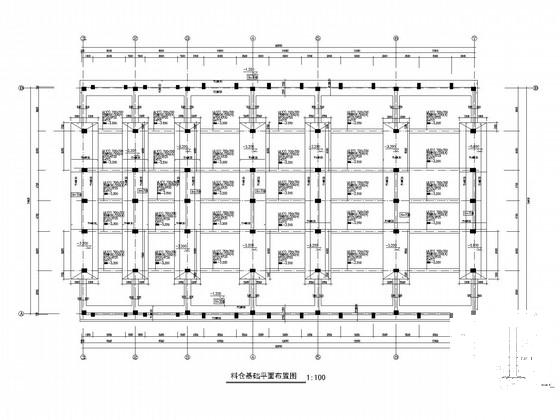

料仓基础平面布置图

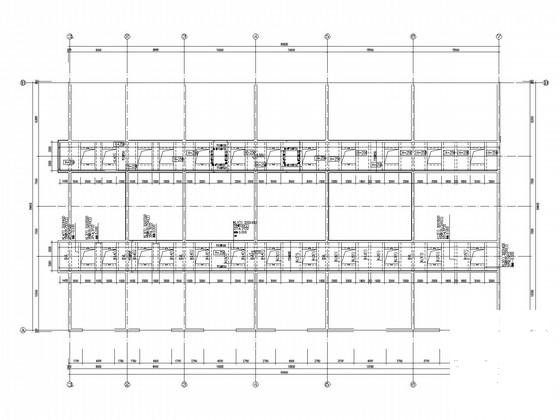

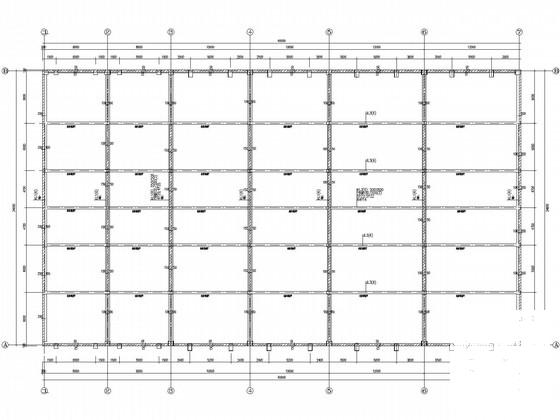

平面布置图

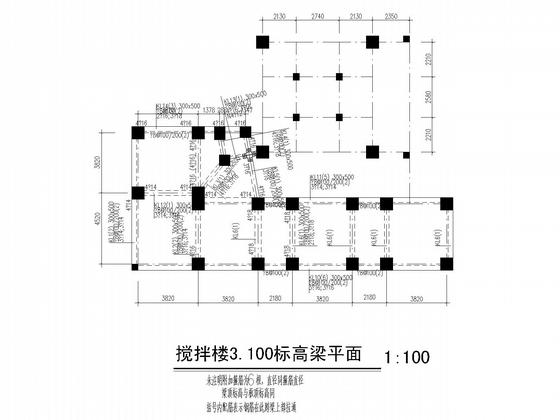

搅拌楼梁平面

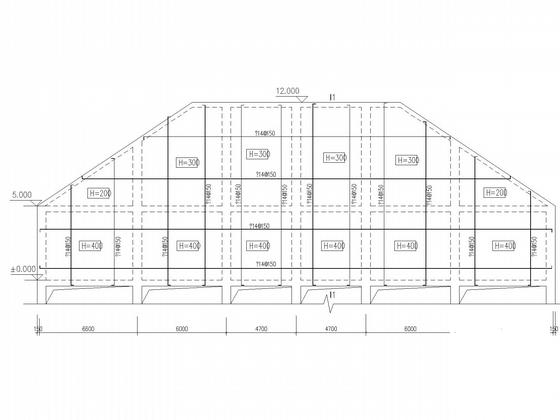

侧墙大样

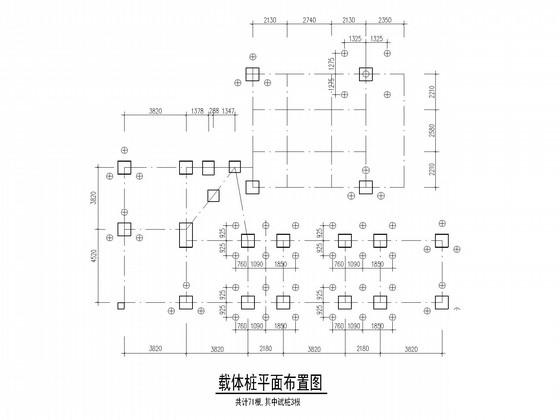

载体桩平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
