一份现浇框架结构体系地下车库结构CAD施工图纸（建施）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 地下室功能：车库
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目是某小区地下车库项目，采用现浇框架结构体系，抗震设防烈度为7度，基础设计等级为丙级，车库顶板的覆土厚度为0.8m(局部1.4m)，包括A区和B区，基础采用独立基础+防水板，基础底面埋置在第③层粘土层上，地基承载力特征值fak＝260KPa。地下室底板采用钢筋砼防水板，支承在独立基础上。
包括：结构设计总说明，地下室底板结构平面图(A区)，基础顶～地下室顶板柱配筋图，车库顶板梁平法施工图(一)，地下室底板结构平面图等共计14张图，2月。

基础顶～地下室顶板柱配筋图

车库顶板梁平法施工图(一)

地下室底板结构平面图

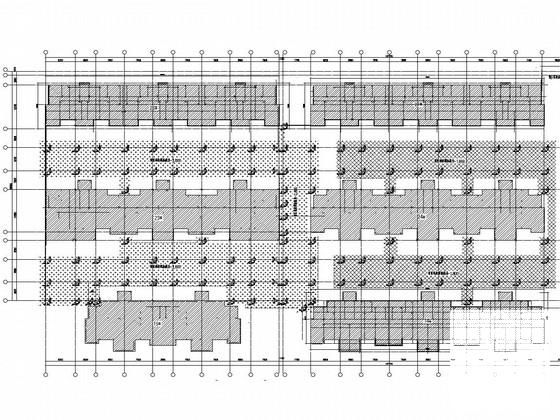

第 1 张图

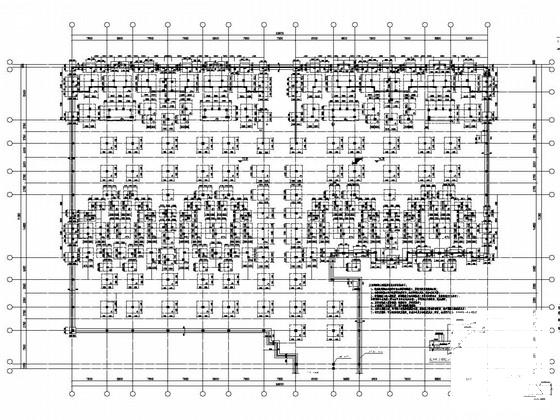

第 2 张图

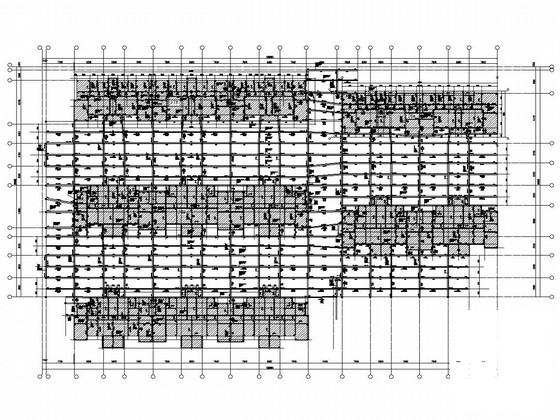

第 3 张图

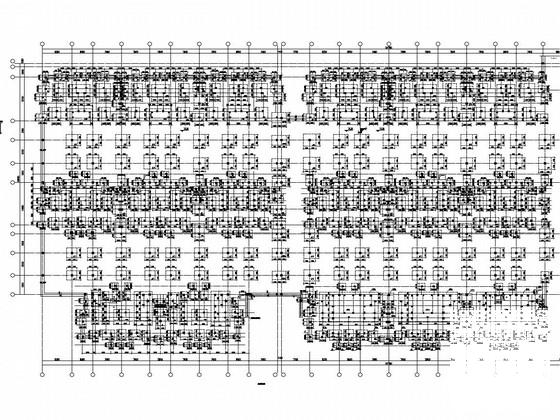

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
