一份砌体结构办公楼结构CAD施工图纸（建施）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构,钢筋混凝土结构
• 钢筋混凝土结构：底框
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 参考图纸：18张
• 设计年代：近代

附件详情

建筑设计结构形式为：底框结构
抗震设防烈度：6
层数为： 6层
高度为： 23.6米
屋顶形式：平屋顶
这份参考资料包括建筑及结构施工图

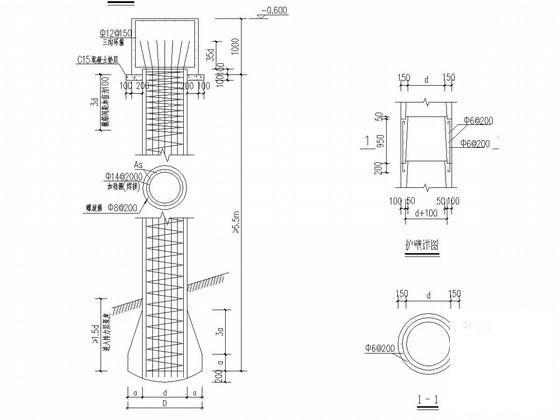

单桩基础详图

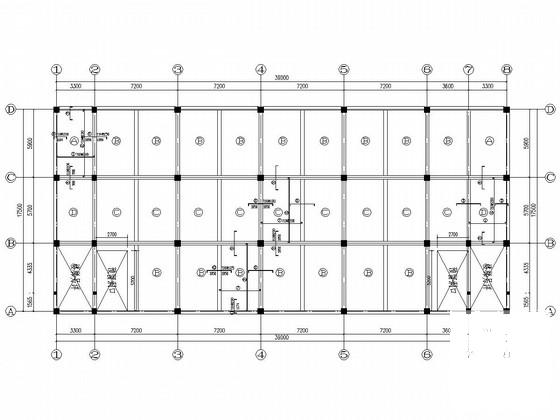

板结构平面图

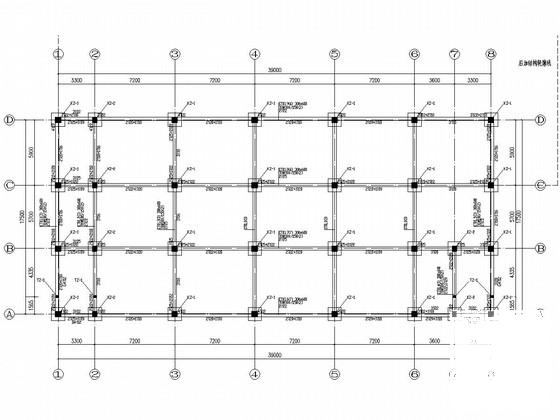

梁柱平法配筋图

第 1 张图

第 2 张图

第 3 张图

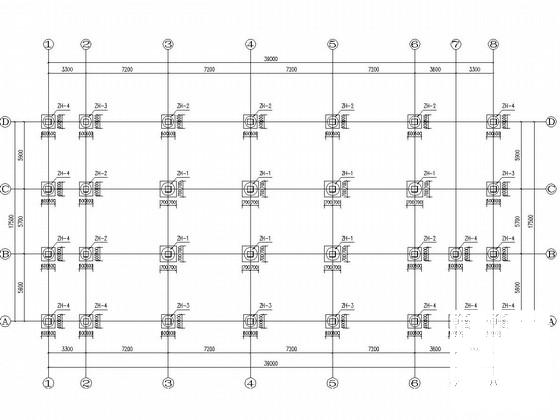

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
