一份单层砌体结构海草房结构CAD施工图纸（条形基础含建施）(建筑设计说明)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 参考图纸：6张
• 设计年代：近代

附件详情

该项目为山东某海草房，建筑设计结构形式为砌体结构，采用的是预制混凝土屋架楼盖，基础形式为素混凝土墙下条形基础，6度设防。

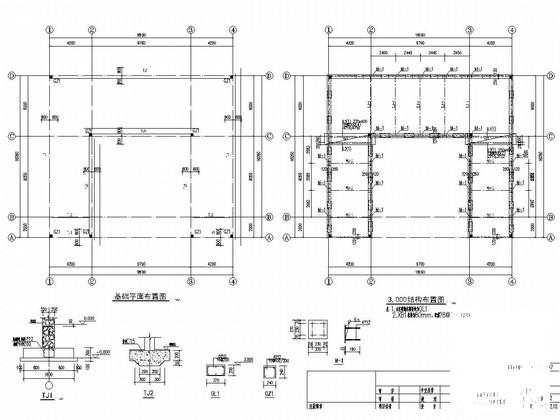

该资料包含： 结构设计说明 、基础 平面布置图 、结构布置图、预制钢筋混凝土屋架、建筑设计说明、平面图、立面图等共6张图纸。

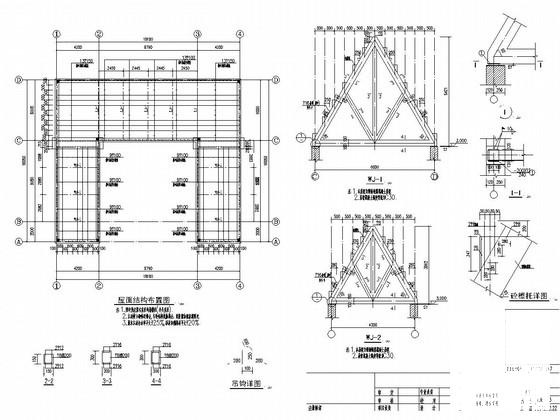

屋面檩条布置图

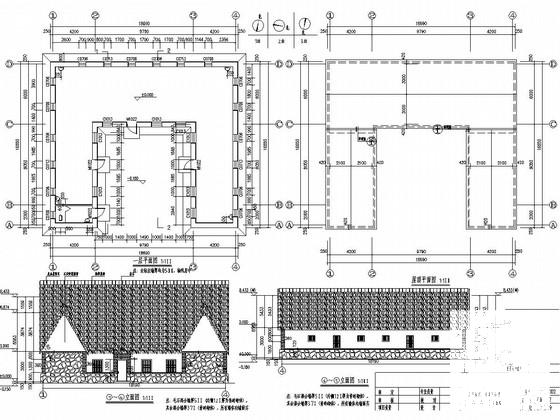

平面图

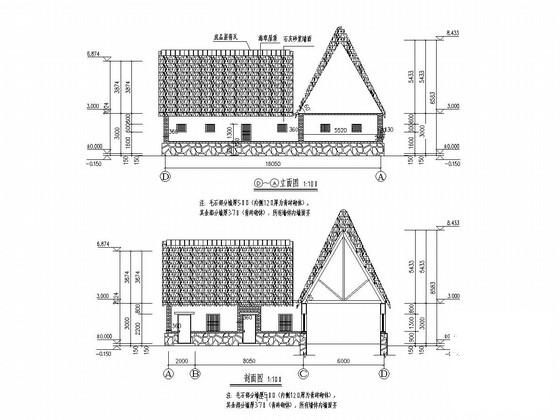

立面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
