一份5层框架结构实验楼（包括建施CAD施工图纸、结施CAD施工图纸及pkpm计算文件）(土木工程学院)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为交通大学土木工程学院本科毕业设计。 内容包括建筑设计与结构设计，主要含建筑图与结构图及计算书，附内力调整简化方法介绍以及PKPM校核手算的文件。
根据该实验楼的使用功能及建筑设计要求，进行了平立面及剖面的建筑设计，主体结构为5层，层高均为3.9m，无附属结构。
地形较为平坦，基本风压为0.35KN/m，未发现地下水，该项目地震设防烈度为7度，地震分组为第2组，场地类别为第二类。设计基本地震加速度0.10g，Tg=0.4s，αmax=0.08。地震粗糙度为B类，土的重度为19KN/m3，孔隙比为0.8，地基承载力特征值160Kpa。
包括：建筑设计说明，建筑平面图，立面图，剖面图，节点详图；结构设计说明，基础 ，基础详图，柱平法施工图，梁平法施工图，板平法施工图， 等共26张图纸。

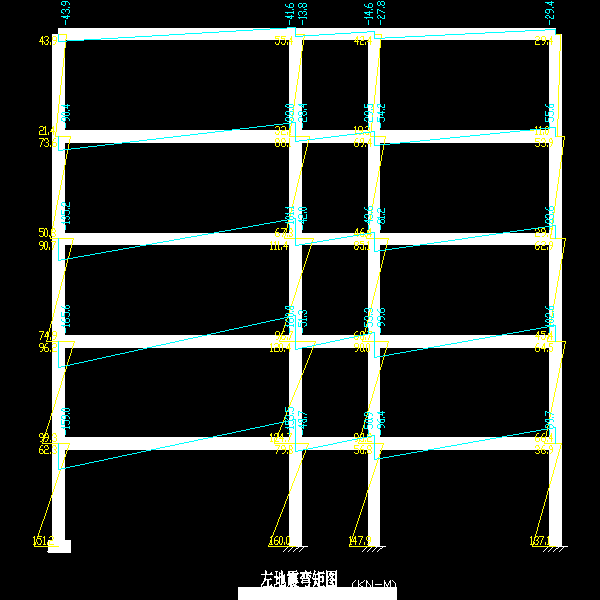

el.dwg

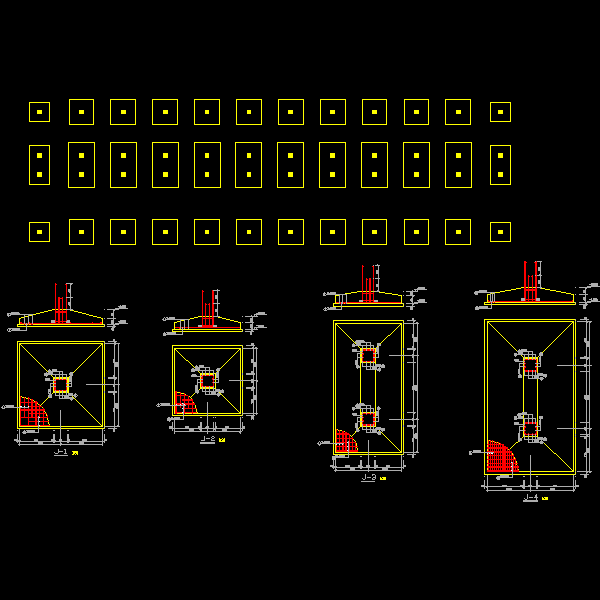

jcpm.dwg

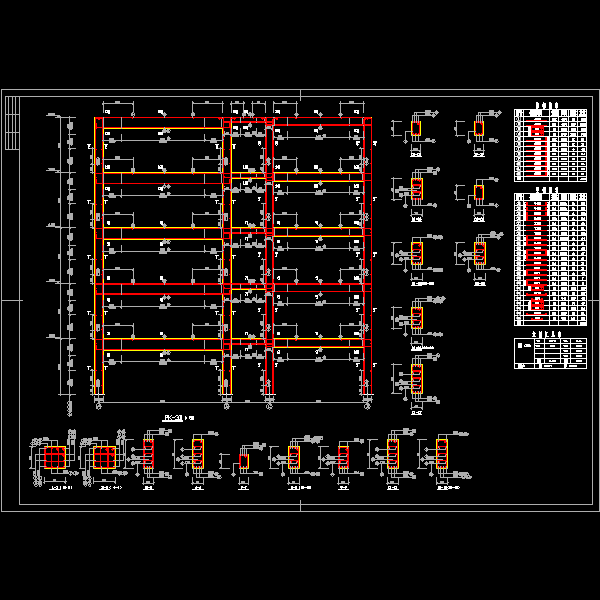

pk-3b.dwg

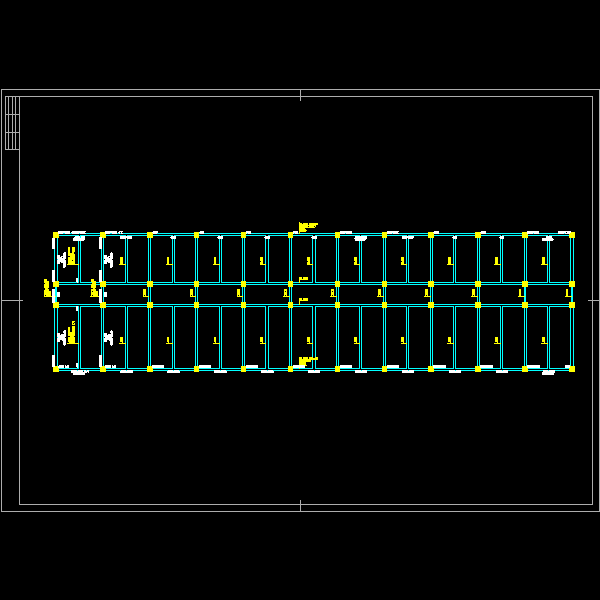

pl1.dwg

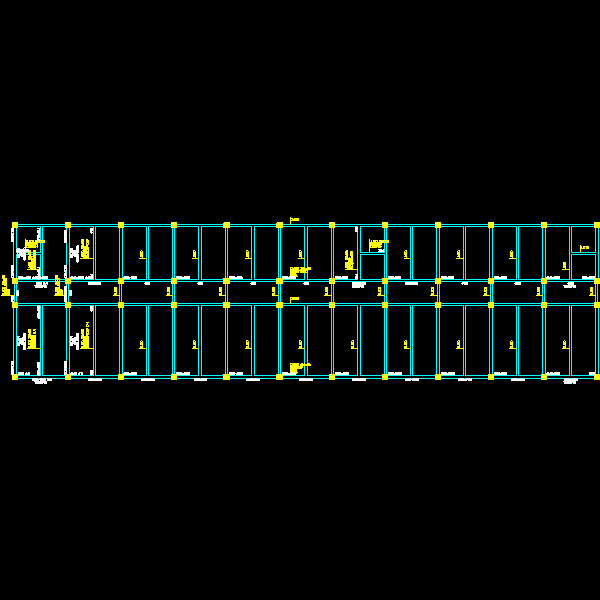

pl2.dwg

pl3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
