4层框架结构坡屋面大学食堂结施CAD施工图纸
-
建筑类别：餐饮
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：8度抗震
-
风压：0.30kN/平方米
-
参考图纸：11张
-
设计年代：近代
概述：该资料位于云南省，是医药专科院校食堂建设项目，坡屋面，整体呈矩形。位于高烈度区，基础采用先张法预应力管桩。
附件内含：结构设计总说明、基础平面布置图、柱平面布置图、地梁平法施工图、地上各层梁平法施工图、各层板平法施工图、楼梯结构详图等，dwg格式，共计图纸11张。

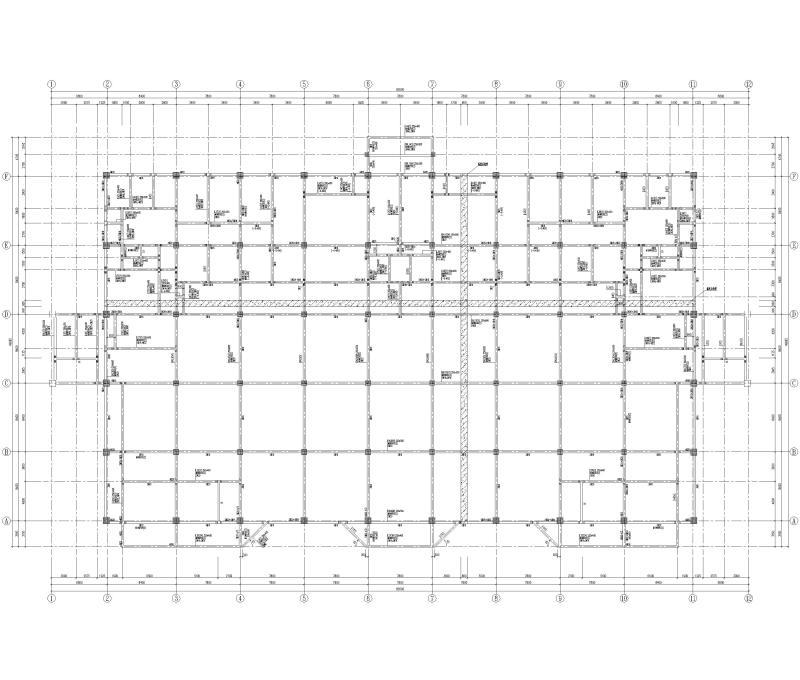

地梁平法施工图

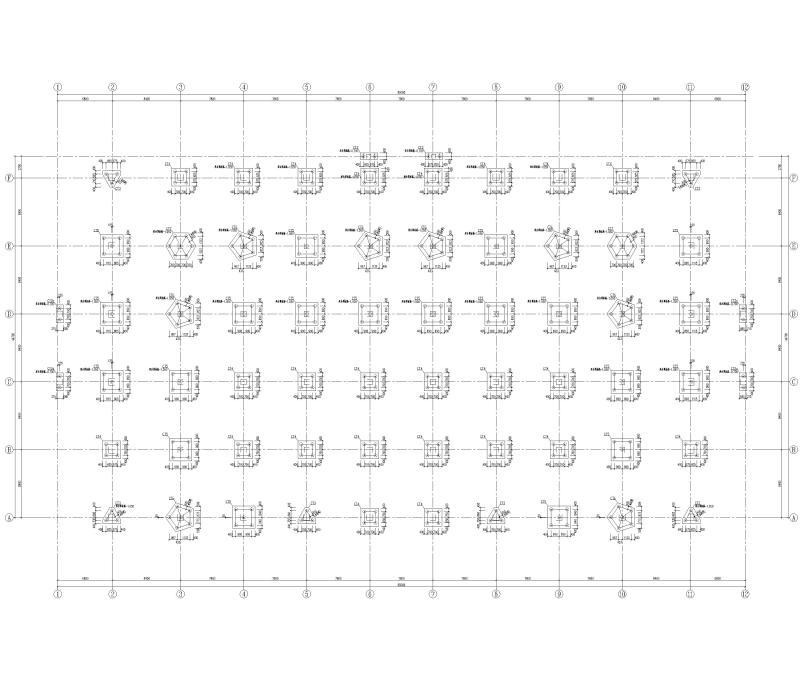

基础平面布置图

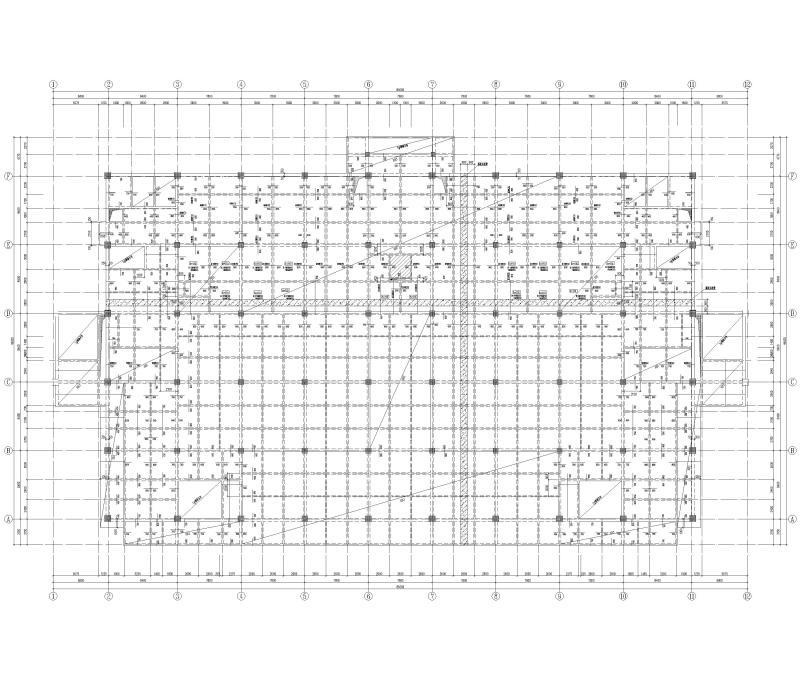

板平法施工图

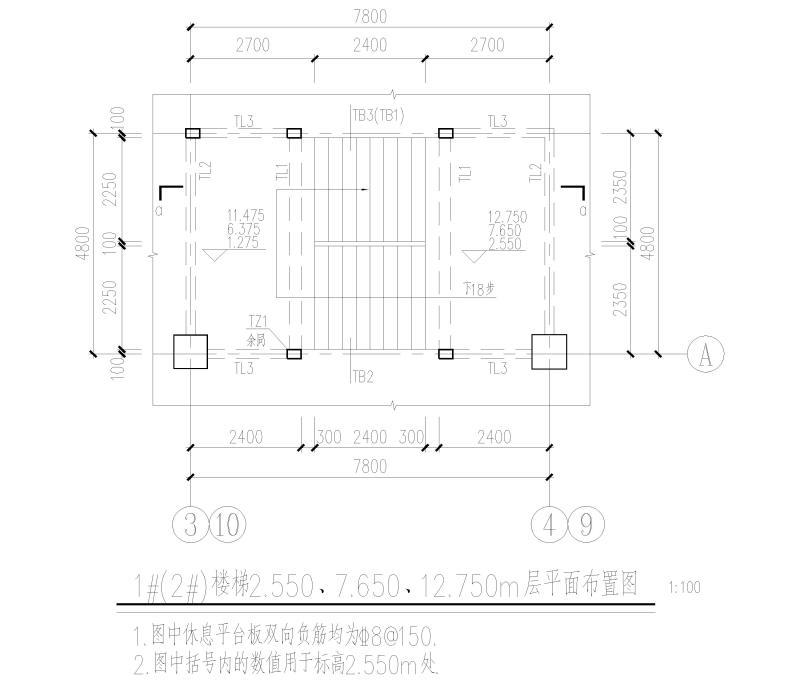

楼梯平面布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
大学食堂坡屋面施工图 - 1 -
大学食堂坡屋面施工图 - 2 -
大学食堂坡屋面施工图 - 3 -
大学食堂坡屋面施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-13
- 评论次数：0
- 浏览次数：0
- 文件大小：2.38 MB
- 收藏次数：0
-
文件名称：
附件-996085770569897608.dwg
