大学3层食堂电气施工CAD图纸

该项目为四川某职业学院。本子项为食堂，建筑面积6418.05m，地上建筑面积为5938.64m；地下建筑面积为479.41m。建筑层数为地下1层，地上3层；建筑高度16.45m（室外地坪至大屋面结构板的高度），为多层公共建筑。

一、设计范围

380/220V配电系统；照明系统；建筑物防雷；接地系统及安全措施；

火灾自动报警及消防联动控制系统；电气火灾监控系统；消防电源监控系统；

防火门监控系统；火警广播兼背景音乐系统；

电话、网络系统（综合布线系统）；有线电视系统。

二、图纸特点

本项目为高校食堂电气设计，专业性适中，复杂程度一般。此套该资料包含强弱电基本平面系统，还有智能化系统的设计，很全面。且图纸排布整齐，图面干净美观，适合广大电气人员参考学习。

三、部分内容摘录

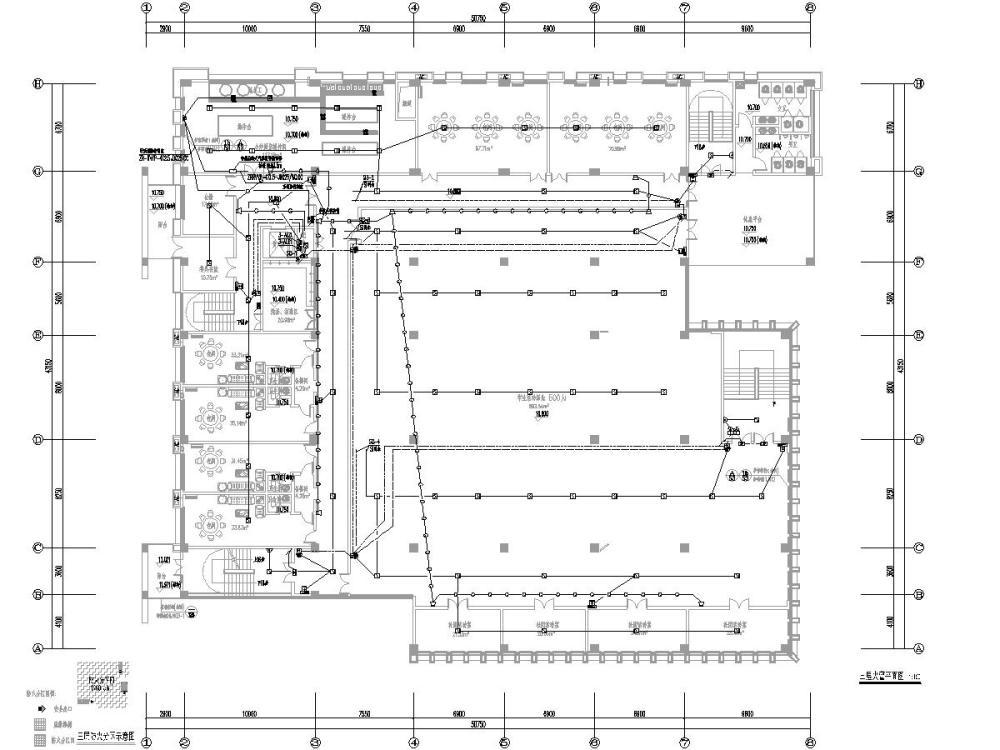

照明平面图

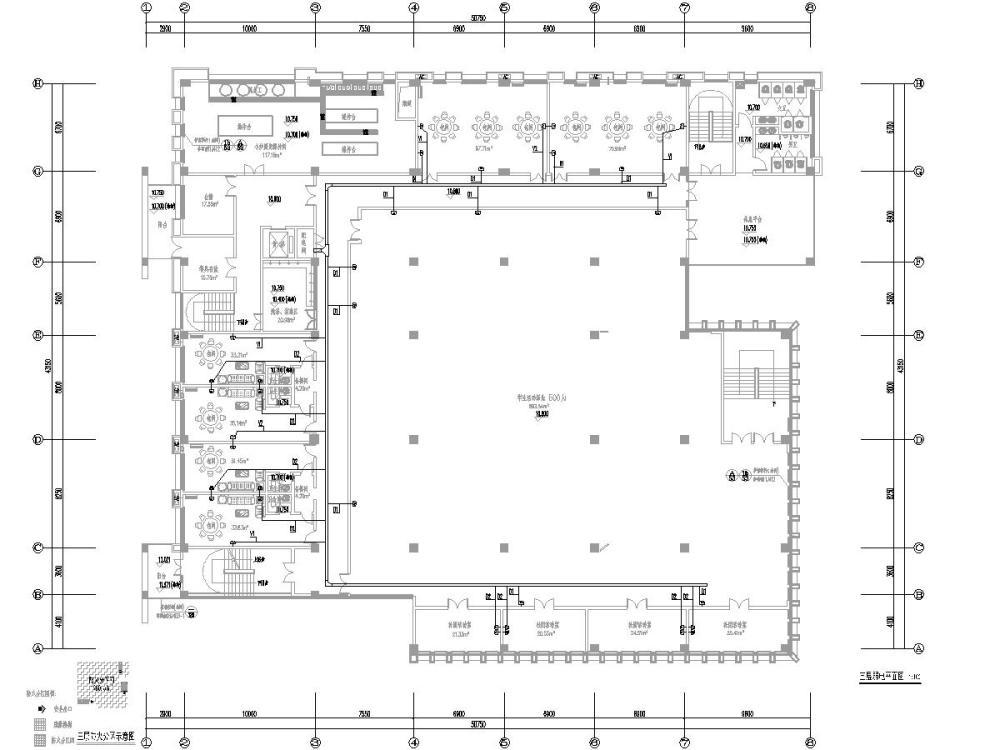

火警平面图

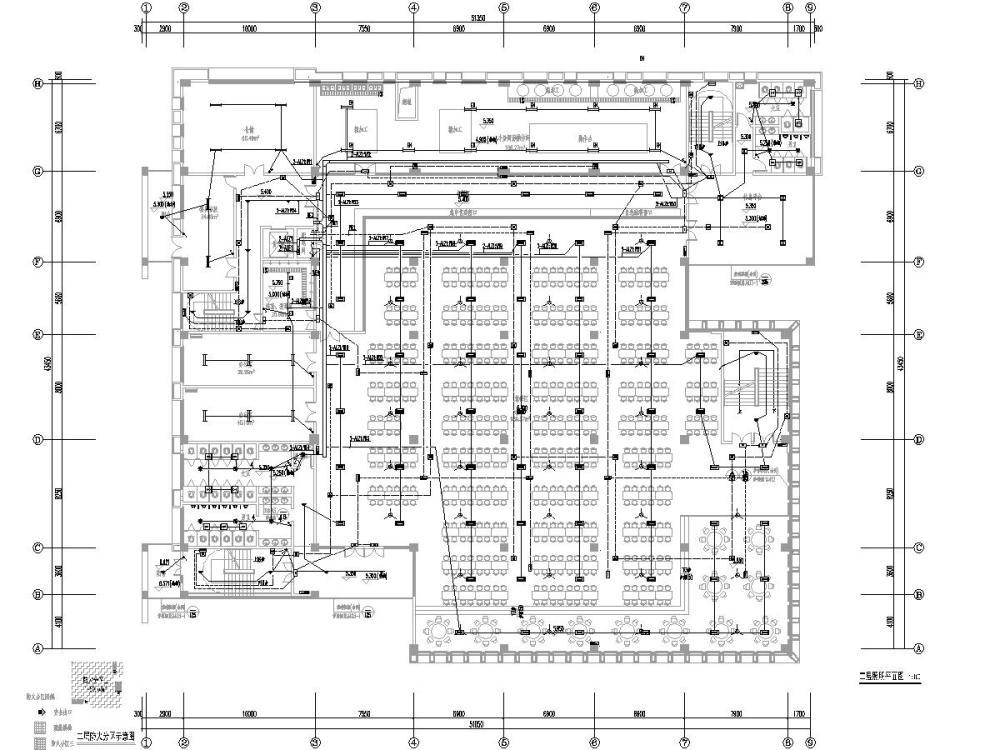

弱电平面图

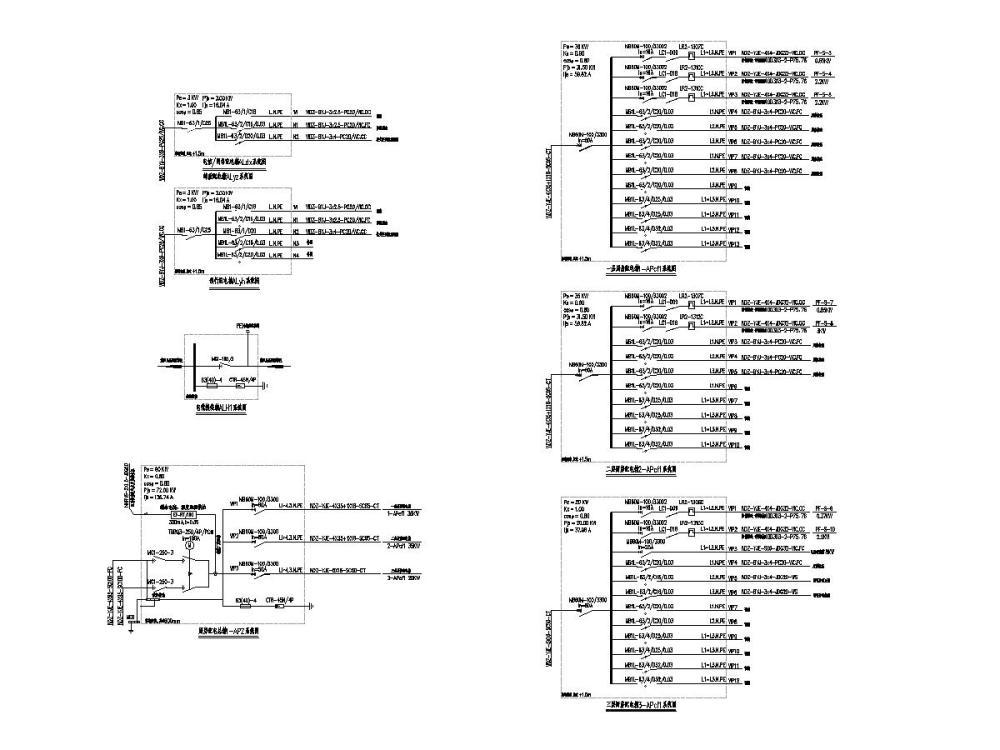

配电箱系统图

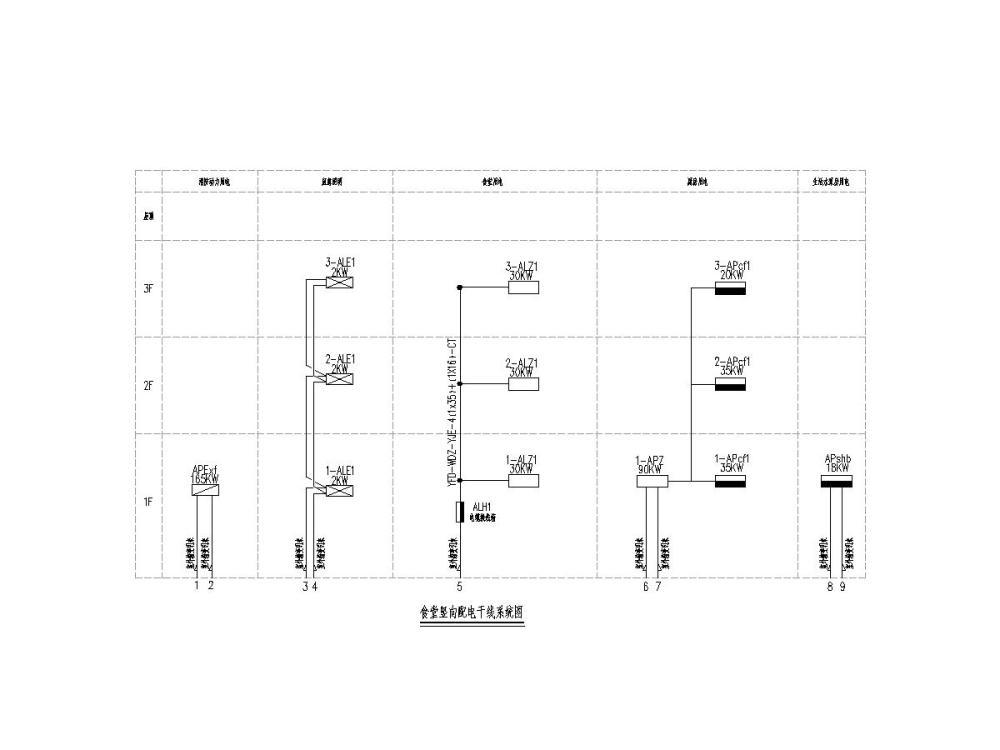

竖向配电干线系统图

火灾自动报警及联动控制系统图

气体探测报警系统图

综合布线系统图

电视系统图

多媒体箱系统图

视频监控系统图

以下是附件的其中一部分截图，共11张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容

食堂施工图纸下载
