4层电视大学、广播专业学校新区食堂建筑施工CAD图纸

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐厅食堂
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目地址：江苏
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑面积：14211.8平方米
• 建筑高度：17.700m
• 地上层数：4层
• 效果图：无

附件详情

工程名称：宿迁市广播电xxx学校新校区
建设地点：江苏省宿迁市
建设单位：宿迁市广xxx中等专业学校
总建筑面积：14211.8平方米
工程为食堂,主体建筑为四层,建筑高度为17.700m。
工程建筑结构形式为框架结构，耐火等级为二级，屋面防水等级为Ⅱ级，设计使用年限为50年，抗震设防烈度为8度。

平面

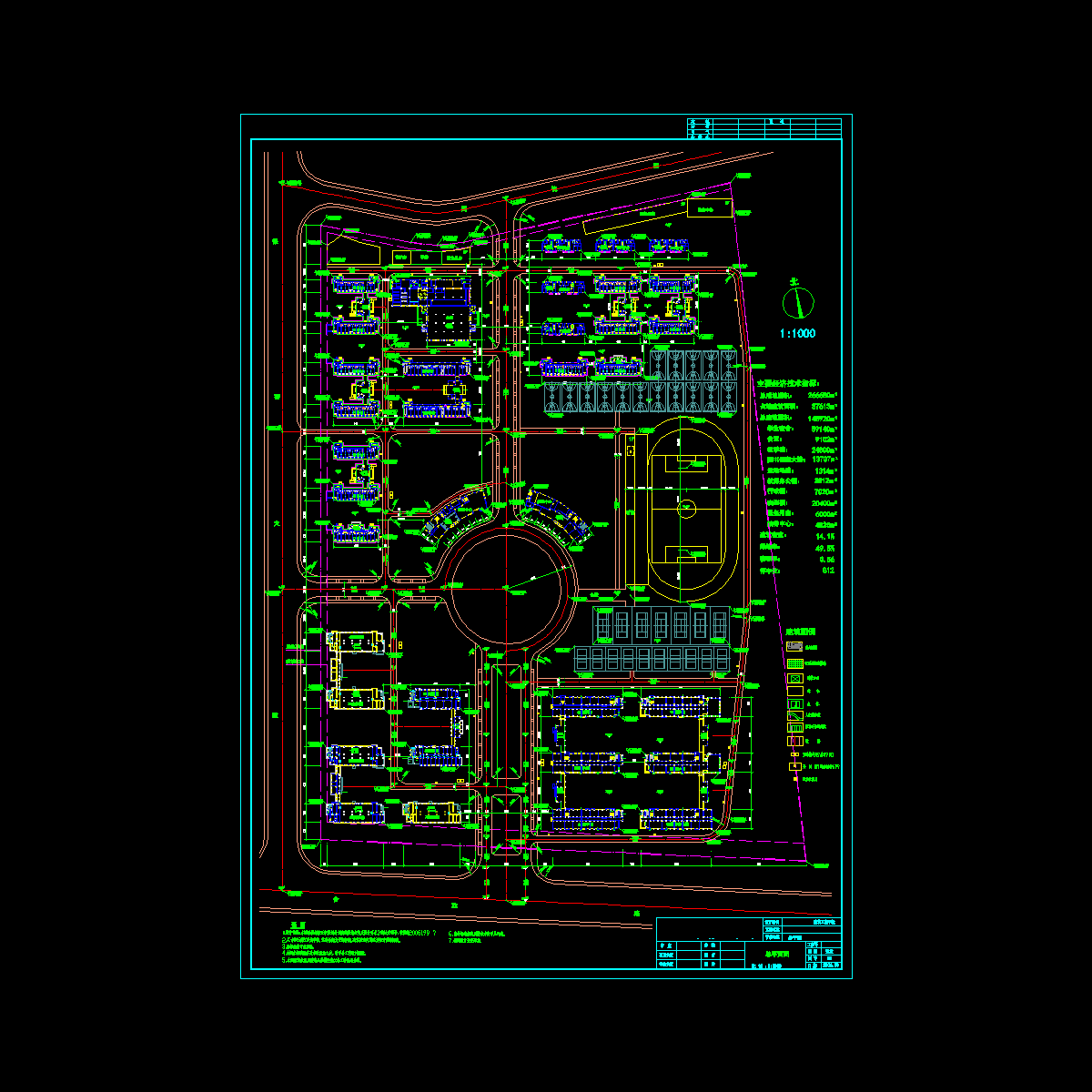

总图

总图

学校总平面图.dwg

2食堂平面11.2w.dwg

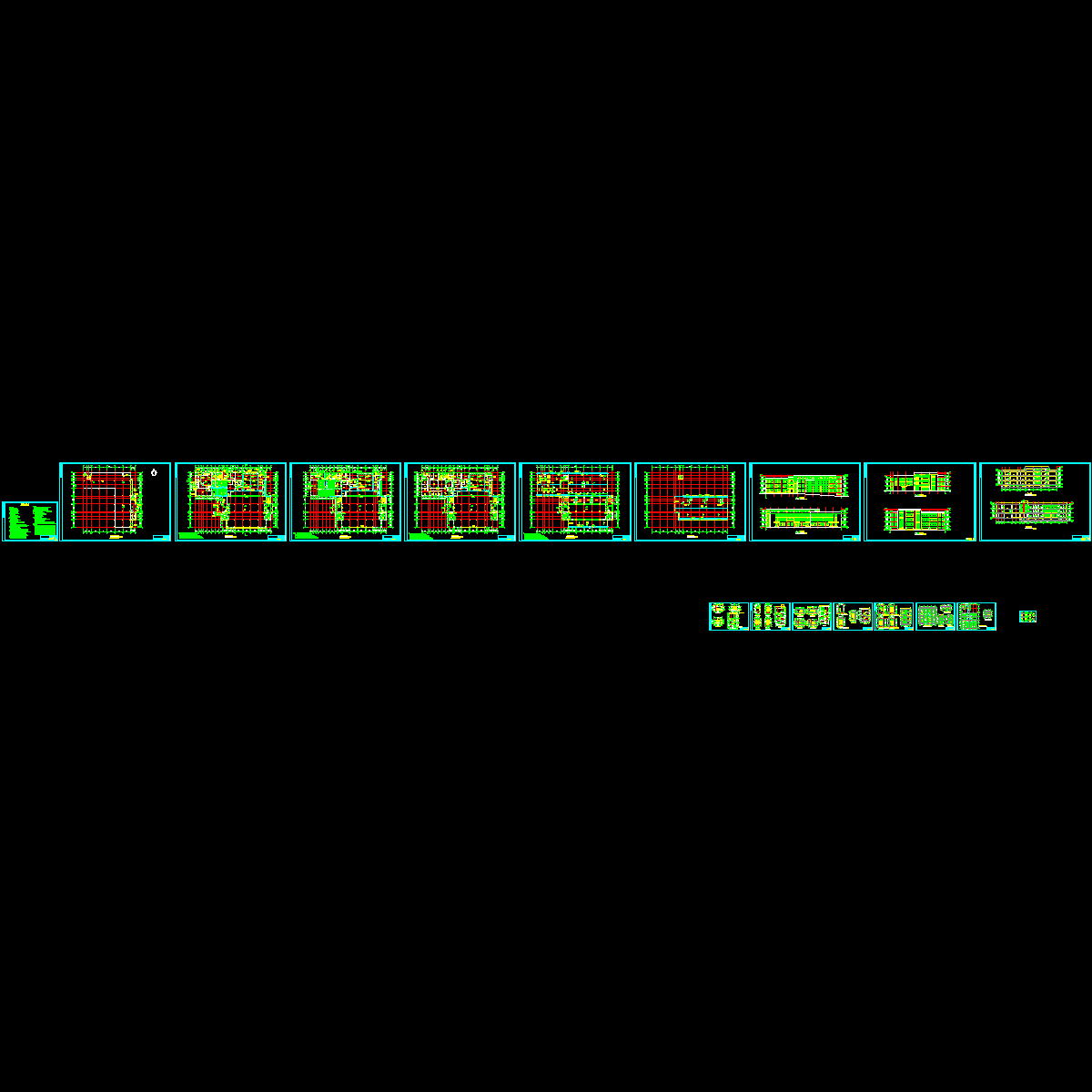

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
