坡屋顶结构做法坡屋面梁制施工图纸规则和构造详施工图纸cad

该附件为 坡屋面梁施工图“平面整体表示方法”制图规则和构造详图

主要包括：坡屋顶结构做法、构造措施、坡屋面房屋有关构造详图

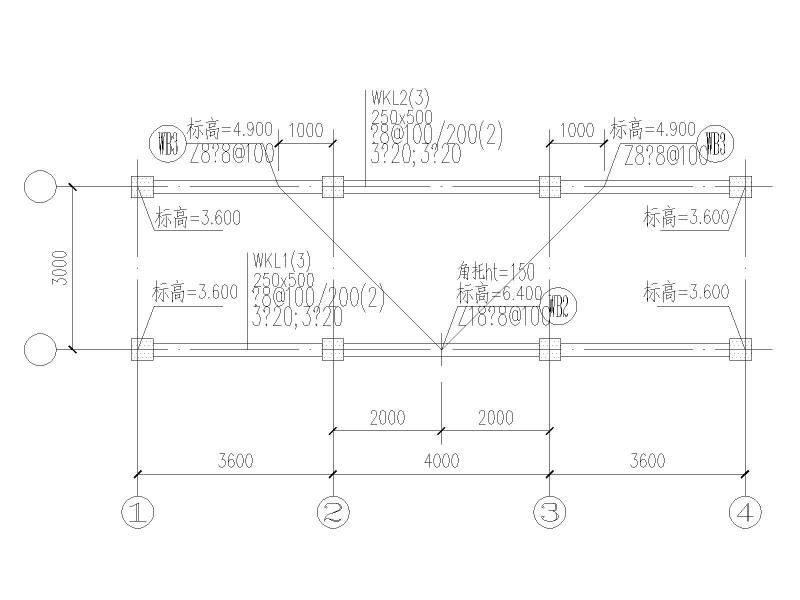

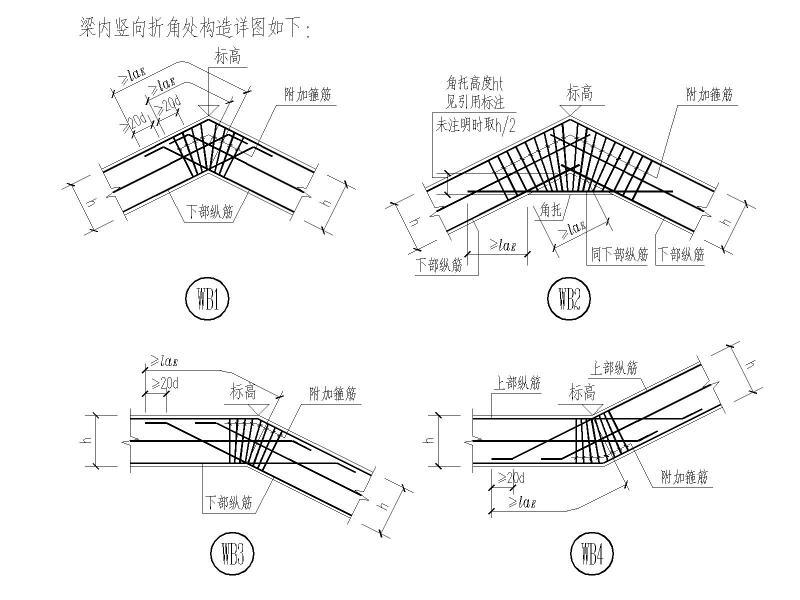

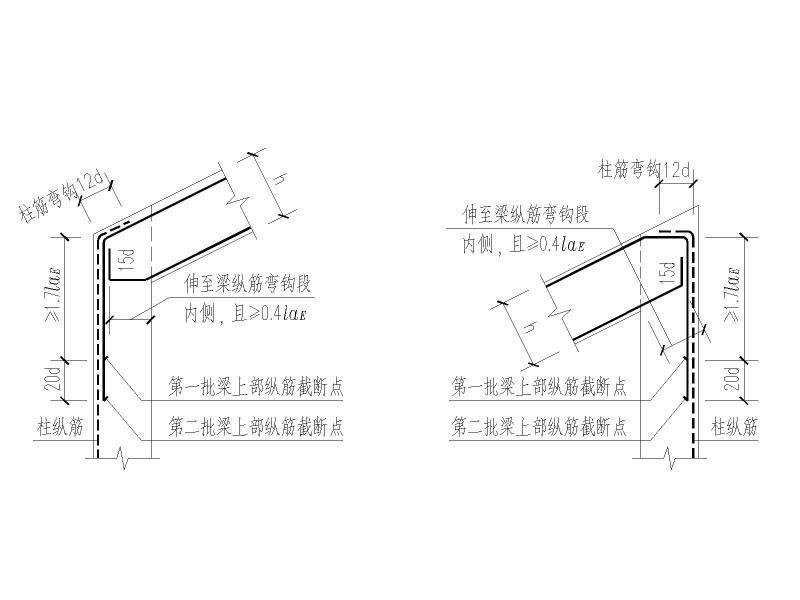

局部梁平法施工图、WKL2模板图、WKL1模板图、局部梁平法施工图、 梁内竖向折角处构造详图、斜梁的梁端箍筋起始位置图、屋面框架斜梁的边支座纵筋锚固构造、屋面框架斜梁的边支座纵筋锚固构造、非框架斜梁的边支座纵筋锚固构造、斜梁集中力附加箍筋构造、斜梁集中力附加吊筋构造、墙顶部为斜面时顶部构造、墙顶部为斜面时顶部构造 等

CAD格式

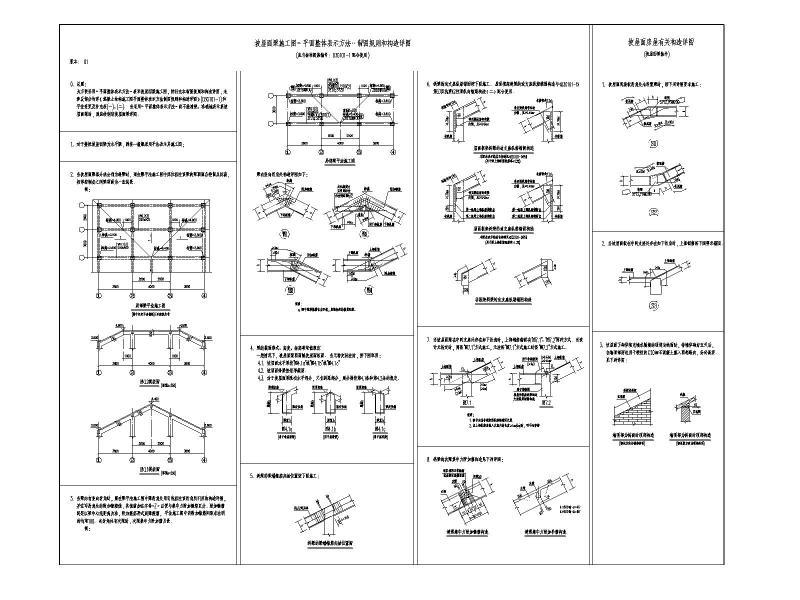

图纸部分预览如下：
