一份7层砖混结构安居工程住宅楼结构CAD施工图纸（建施）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：26张
• 设计年代：近代

附件详情

该项目为保障性安居工程项目，建筑层数为7层，总建筑面积15656.4平方米，天然地基，条形基础，建筑结构安全等级为二级，建筑为非抗震区，抗震设防烈度低于6度，50年一遇的基本风压为0.30kN/m*m ，地面粗糙度为C类；基本雪压0.30kN/m*m。
包括：结构设计总说明，各层结构平面图，各层梁结构平面图，各层板结构平面图， 楼梯详图 ，等共计26张图。
3月。

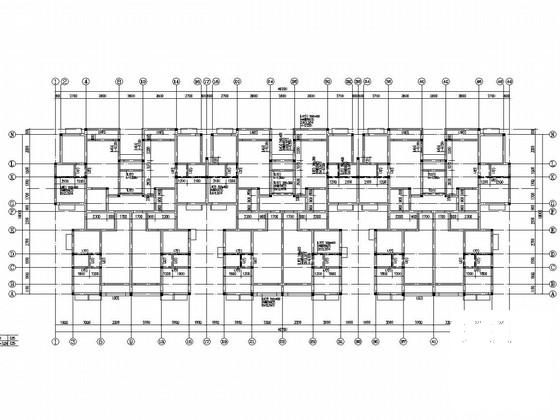

四至七层梁结构平面图

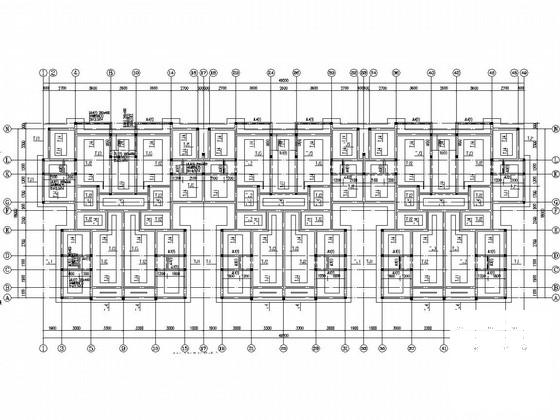

二层板结构平面图

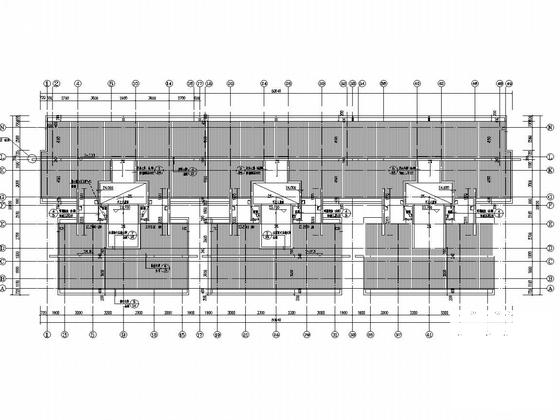

屋面平面图

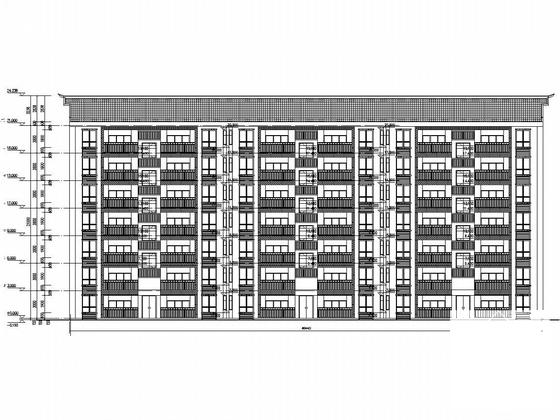

立面图

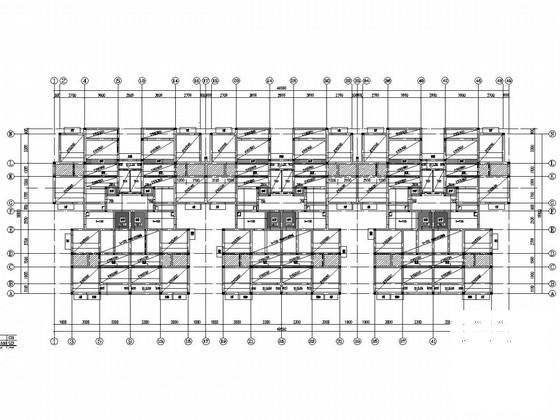

四至七层板结构平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
