一份2层框架住宅楼结构CAD施工图纸(建施)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：28张

附件详情

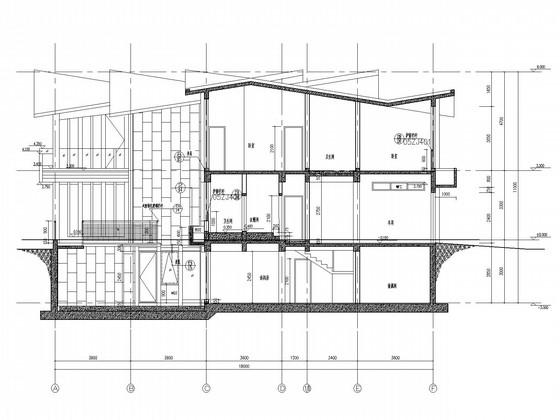

包括：建筑图：地下层平面图、平面图、立面图、剖面图、门窗节点、墙体节点；结构图：结构设计总说明、桩位平面图、承台 平面布置图 、桩基说明及大样、基础梁平面图、墙、柱平面定位图、墙、柱大样及配筋表、结构平面图、梁平法施工图、屋顶层梁平法施工图、楼梯节点共28张图纸。

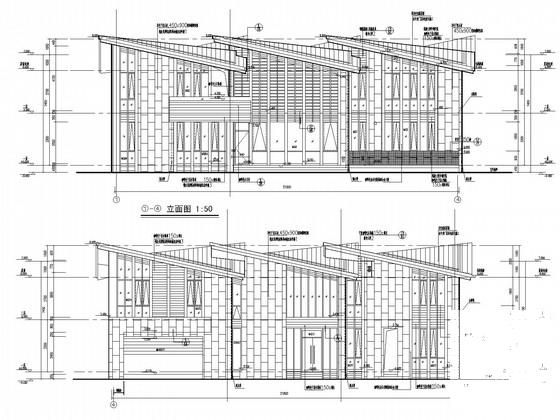

立面图

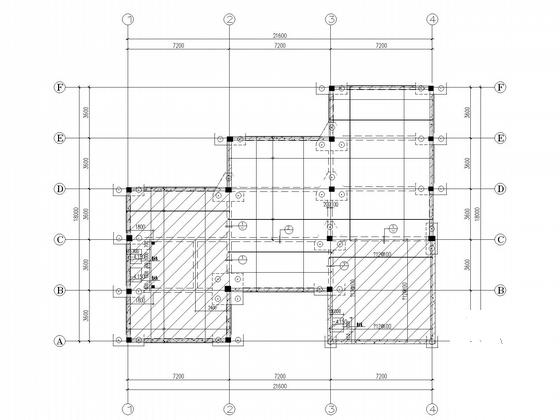

墙、柱平面定位图

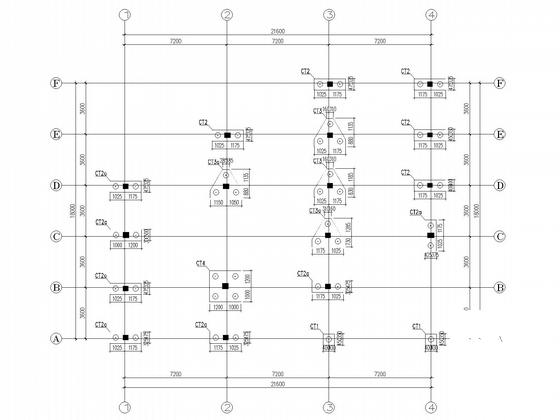

承台平面布置图

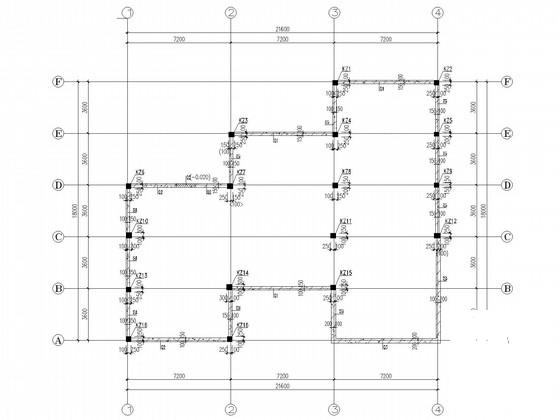

地下底板结构平面图

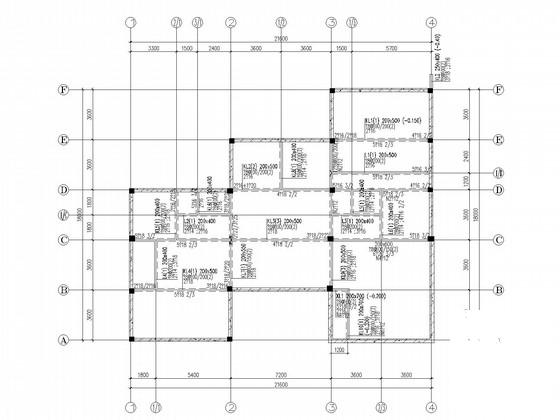

梁平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
